電子材料

【開発中】ハロゲンフリー 黒色タイプ

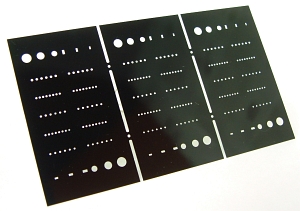

黒色タイプ



意匠性や視認性の向上、パターン隠し、遮光性、乱反射防止などを目的とした「黒色」タイプのFPC補強材をご提案しております。



一般特性 (0.4mm厚)

項目 単位 処理条件

ES-3551SF

(FR-4相当)

ES-3755SP

(CEM-3相当)

外観 ES-3551SF ES-3755SP
ハロゲンフリー対応
粉落ち量 注釈参照 0.031 0.019

曲げ強さ

タテ MPa 541 514
ヨコ 471 438

曲げ弾性率

タテ GPa 37 35
ヨコ 35 33
熱膨張係数

タテ

(0.2mm厚)

ppm/℃ 14

20

(推定値)

絶縁抵抗 常態 MΩ C-96/20/65 9×108 4×108
処理後

C-96/20/65

+D-2/100

5×107 2×108

比誘電率

(1MHz)

常態 C-96/20/65 4.20 3.94

誘電正接

(1MHz)

常態 C-96/20/65 0.012 0.02

耐薬品性

(60分)

アセトン - 異常なし 異常なし
メチルエチルケトン

イソプロピル

アルコール

リフロー耐熱性

240℃〜250℃

15秒

膨れなし
はんだ耐熱性(フロート) 260℃ 300< 300<
加熱後外観

180℃

2時間

比重 2.1 2.02
吸水率

E-24/50

+D/24/23

0.14 0.14
耐燃性 UL94法 94V-0 94V-0

(注)上記の値は、実測値の一例であり、保証値ではありません。



  • 試験方法はJIS K 6911に準拠。試験試料についてはいずれも原色を使用。
  • 曲げ強さ、曲げ弾性率は支点間距離16mmで測定。
  • 耐燃性は、UL-94に準拠。
  • 熱膨張係数、はんだ耐熱性は、JIS C 6481に準拠。
  • 試験条件の記号:A−受理常態、C−恒温恒湿処理、D−浸漬処理、E−加熱処理。数字は時間/温度/湿度をそれぞれ示します



<粉落ち量(%)>

打ち抜き加工した試料(0.4mm×90mm×50mm)12枚をガラス容器に入れ、500回シェイクを行い、下式に従って算出。

  • 式:粉落ち量(%)=(初期重量 − シェイク後の重量)/初期重量×100
