高圧用 巻線形変流器 (6.9kV) 中国製
ＲＣ－４３７ |
Winding type CT (6.9kV) |
○巻線形
○一般計器用、継電器用
○小型、軽量設計
○屋内用 |
○Winding type
○For ammeter / For relay
○Compact & Light weight
○Indoor use |
 |
| 準拠規格 JIS C 1731 / JEC-1201 |
形名
Type |
変流比
Ratio |
定格負担
Rated burden |
確度階級
Accuracy class |
過電流定数
Over current constant |
最高電圧
Highest voltage |
耐電圧
AC/LI |
過電流強度
Over current strength |
周波数
Frequency |
質量
Mass |
| RC-437 |
5/5A |
40VA |
1.0/1PS |
n>3 |
6.9kV |
22 / 60kV |
40倍 |
50 / 60Hz |
4.5kg |
| 7.5/5A |
| 10/5A |
| 15/5A |
| 20/5A |
| 25/5A |
| 30/5A |
| 40/5A |
| 50/5A |
| 60/5A |
| 75/5A |
| 80/5A |
| 100/5A |
| 120/5A |
| 150/5A |
| 200/5A |
| 250/5A |
| 300/5A |
| 400/5A |
| 500/5A |
| 600/5A |
| 750/5A |
|
 |
 |
▲5～120A |

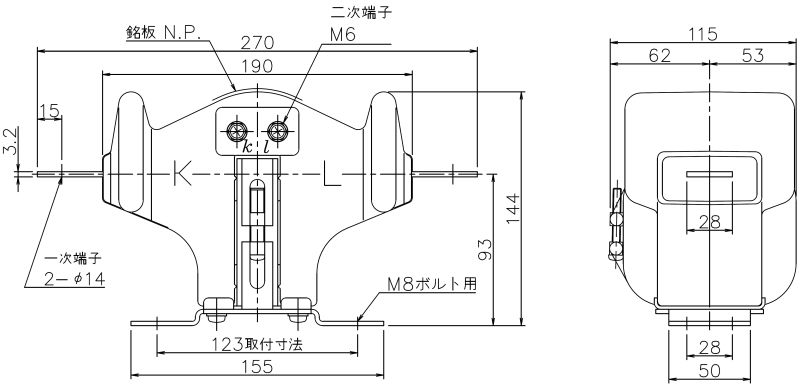

▲150～200A |
 |
▲250～750A |
