特別高圧 接地形 計器用変圧器

ＲＰＧ－Ｆ５６

○単相、接地形

○一般計器用、継電器用

○屋内用
RPG-F56
準拠規格：JEC-1201-2007
形名
Type		 最高電圧
Highest voltage		 耐電圧
AC/LI		 一次電圧(V)
Primary voltage		 二次電圧(V)
Secondary voltage		 三次電圧(V)
Tertiary voltage		 定格負担
Rated burden		 確度階級
Accuracy class		 周波数
Frequency		 質量
Mass
RPG-F56 34.5kV 66/170kV 33000 / √3 110 / √3 110/3 200/200VA 1P/3G 50/60Hz 68kg
190/3
一次ヒューズ特性
Primary fuse specification
形名
Type		 定格電流
Rated current		 定格電圧
Rated voltage		 しゃ断電流
Breaking current
JR-30/5 5A 36kV 25kA

※特殊変圧比品など特殊品の設計も承ります。

※三次巻き線なしも製作可能です。

※接地形計器用変圧器は、盤の商用周波数耐電圧試験時には回路から切り離してください。

IEC規格対応表はこちら（英文サイトへジャンプします）

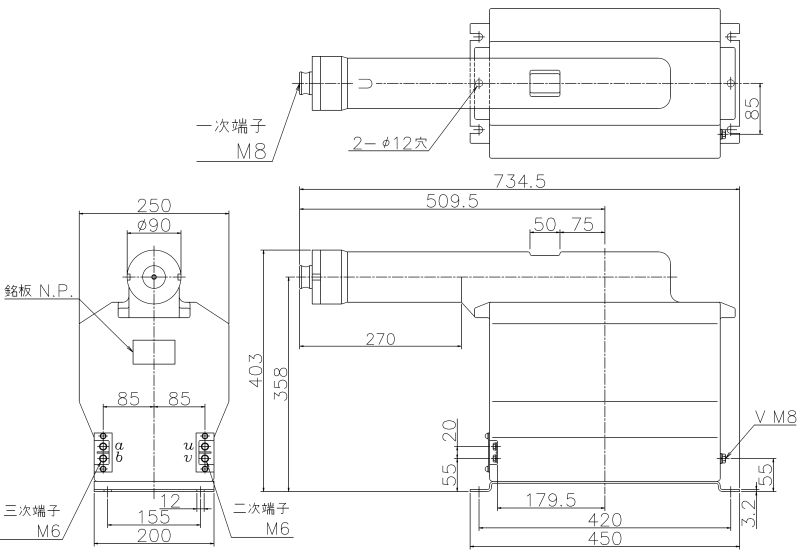

RPG-F56

▼結線図

▲二次巻き線のみ

▲三次巻き線つき
