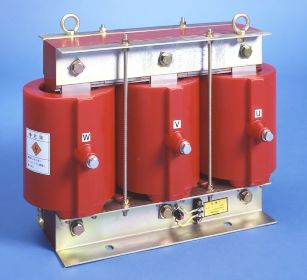

進相コンデンサに直列に挿入することにより、回路電圧の波形ひずみを軽減させ、かつコンデンサ投入時の突入電圧を抑制する目的で使用されます。 |
|
特長
- 高調波耐量タイプ
- 直列リアクトル(L=6%)高調波耐量品(I5=55%)を標準化しました。
- 小形・軽量
- 油入品と比べ小形軽量であり、盤内収納に適しています。
- 難燃性
- 難燃性エポキシ樹脂により、コイルをモールドしていますので火災に対する安全性の高い製品です。
- 高信頼の絶縁性
- エポキシ樹脂によりモールドされていますので、耐湿性、耐汚損性、耐クラック性に優れています。
- 保護機能付
- 高調波などの過電流にるコイルの焼損や、クラックの発生による地絡事故を防止するため、リアクトルの温度が異常に上昇した際に動作する接点(温度センサ)を付属しています
|
直列リアクトルの性能 |
設置場所 |
屋内 |
周囲温度 |
-20℃〜+50℃
(24時間平均45℃以下、1年間平均35℃以下) |
容量許容差 |
定格容量に対して-5%〜+10% |
最大許容電流 |
許容電流種別 |
最大許容電流
(定格電流比) |
第5調波含有率
(基本波電流比) |
II |
130% |
55% |
リアクタンス |
下表の電流を通じたときのリアクタンスは定格リアクタンスの95%以上です。 |
許容電流種別 |
通電電流(定格電流比) |
II |
170% |
温度上昇 |
下表の電流を連続的に通電し飽和温度に達した時の巻線温度(抵抗法)は、65℃以下です。 |
許容電流種別 |
連続通電電流(定格電流比) |
II |
155% |
絶縁強度 |
6600V: 22/60kV 3300V: 16/45kV |
準拠規格 |
JIS C 4902-2:2010 |
|
定格寸法表 回路電圧6600・3300V L=6% |
◆許容電流種別U 50/60Hz 三相 耐熱クラスB 屋内用 寸法図 |
回路電圧 |
コンデンサ設備容量 |
リアクトル
定格容量 |
形名 |
周波数 |
定格電圧 |
定格電流 |
寸法
(mm) |
総質量 |
(V) |
(kvar) |
(kvar) |
(6600V) |
(Hz) |
(6600V) |
(3300V) |
(6600V) |
(3300V) |
L1 |
L2 |
L3 |
W1 |
W2 |
G |
H |
(kg) |
6600
・
3300 |
10 |
0.638 |
RSR-6500063-10 |
50 |
243 |
122 |
0.875 |
1.75 |
390 |
130 |
200 |
210 |
115 |
8 |
305 |
40 |
15 |
0.957 |
RSR-6500095-10 |
1.31 |
2.62 |
390 |
130 |
200 |
210 |
115 |
8 |
305 |
40 |
20 |
1.28 |
RSR-650012-10 |
1.75 |
3.5 |
390 |
130 |
200 |
210 |
115 |
8 |
305 |
45 |
25 |
1.60 |
RSR-650016-10 |
2.19 |
4.37 |
430 |
145 |
200 |
240 |
125 |
8 |
335 |
60 |
30 |
1.91 |
RSR-650019-10 |
2.62 |
5.25 |
430 |
145 |
200 |
240 |
125 |
8 |
335 |
60 |
50 |
3.19 |
RSR-650031-10 |
4.37 |
8.75 |
460 |
155 |
250 |
260 |
130 |
8 |
370 |
75 |
75 |
4.79 |
RSR-650047-10 |
6.56 |
13.1 |
505 |
170 |
250 |
270 |
140 |
8 |
390 |
100 |
100 |
6.38 |
RSR-650063-10 |
8.75 |
17.5 |
535 |
180 |
250 |
280 |
145 |
10 |
415 |
120 |
150 |
9.57 |
RSR-650096-10 |
13.1 |
26.2 |
580 |
195 |
250 |
300 |
160 |
10 |
515 |
180 |
200 |
12.8 |
RSR-65012-10 |
17.5 |
35.0 |
580 |
198 |
250 |
300 |
160 |
10 |
525 |
190 |
250 |
16.0 |
RSR-65016-10 |
21.9 |
43.7 |
680 |
230 |
250 |
340 |
175 |
12 |
560 |
260 |
300 |
19.1 |
RSR-65019-10 |
26.2 |
52.5 |
680 |
230 |
250 |
340 |
175 |
12 |
560 |
260 |
400 |
25.5 |
RSR-65025-10 |
35.0 |
70.0 |
710 |
240 |
340 |
340 |
180 |
10 |
730 |
330 |
500 |
31.9 |
RSR-65031-10 |
43.7 |
87.5 |
710 |
240 |
340 |
340 |
180 |
10 |
730 |
380 |
6600
・
3300 |
12 |
0.766 |
RSR-6600076-10 |
60 |
243 |
122 |
1.05 |
2.10 |
390 |
130 |
200 |
210 |
115 |
8 |
305 |
40 |
18 |
1.15 |
RSR-660011-10 |
1.57 |
3.15 |
390 |
130 |
200 |
210 |
115 |
8 |
305 |
40 |
24 |
1.53 |
RSR-660015-10 |
2.10 |
4.20 |
390 |
130 |
200 |
210 |
115 |
8 |
305 |
45 |
30 |
1.91 |
RSR-660019-10 |
2.62 |
5.25 |
430 |
145 |
200 |
240 |
125 |
8 |
335 |
60 |
36 |
2.30 |
RSR-660023-10 |
3.15 |
6.30 |
430 |
145 |
200 |
240 |
125 |
8 |
335 |
60 |
50 |
3.19 |
RSR-660031-10 |
4.37 |
8.75 |
460 |
155 |
250 |
260 |
130 |
8 |
370 |
75 |
75 |
4.79 |
RSR-660047-10 |
6.56 |
13.1 |
505 |
170 |
250 |
270 |
140 |
8 |
390 |
100 |
100 |
6.38 |
RSR-660063-10 |
8.75 |
17.5 |
535 |
180 |
250 |
280 |
145 |
10 |
415 |
120 |
150 |
9.57 |
RSR-660096-10 |
13.1 |
26.2 |
580 |
195 |
250 |
300 |
160 |
10 |
515 |
180 |
200 |
12.8 |
RSR-66012-10 |
17.5 |
35.0 |
580 |
198 |
250 |
300 |
160 |
10 |
525 |
190 |
250 |
16.0 |
RSR-66016-10 |
21.9 |
43.7 |
680 |
230 |
250 |
340 |
175 |
12 |
560 |
260 |
300 |
19.1 |
RSR-66019-10 |
26.2 |
52.5 |
680 |
230 |
250 |
340 |
175 |
12 |
560 |
260 |
400 |
25.5 |
RSR-66025-10 |
35.0 |
70.0 |
710 |
240 |
340 |
340 |
180 |
10 |
730 |
330 |
500 |
31.9 |
RSR-66031-10 |
43.7 |
87.5 |
710 |
240 |
340 |
340 |
180 |
10 |
730 |
380 |
|
3300Vの形名は、RSR-3○○○○○-10のように、頭の数字が3に変わります。 ※上記仕様以外にも製作いたしますのでご用命ください。 |
