■変流器（CT）とは
　変流器（CT=Current Transformer）は、一般に受配電設備に取り付けられる電気機器です。
　大電流を取り扱い易い大きさの電流に変成する役割を担っており、保護装置やメータ（電流計）などに接続される電気の見張り番です。

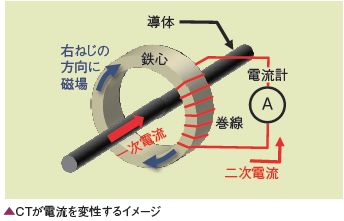

　CTは鉄心とコイル（巻線）を内蔵しており、コイルの巻数に応じた比率の電流値を二次側に発生させます。

　変流比（CT比とも呼ばれる）が4000／5AのCTなら、一次側に流れる4000Aまでの電流を、保護装置やメータが計測しやすい5A以下の電流 値に正確に変換します。
　例えば2000A（アンペア）の流れる回路で、変流比が4000/5AのＣＴを用いた場合、二次側に発生する電流値は2.5Aとなります。つまり、この CTの二次側に接続されたメータが2.5Aを示している場合、変流比は800：1ですので、2.5Aを800倍すれば、一次側の回路には2000Aの電流が流れ ていることになります。

詳細は、ＰＤＦファイルでご覧頂けます。
当、Products Newsは、「ＲＩＳＨＯ ＮＥＷＳ ２１０号」より抜粋しました。
貫通形変流器 RB-513 / RB-514 (PDF 1,051KB)
