ECB-6

ECB-6

ECB-6

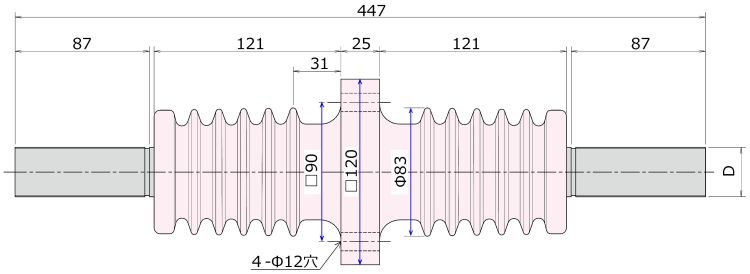

■部品組付け図

800A

1200A

▲定格電流800A以下

▲定格電流1200A

電流値	Ｄ寸法	ねじピッチ
200A	Ｍ10	1.5
300A	Ｍ12	1.75
400A	Ｍ16	1.5
600A	Ｍ20	1.5
800A　※	Ｍ26	1.5
1200Ａ　※	M32	1.5

※定格電流800Aと1200Aの導体、ナットならびに座金類は銀メッキつき
