PS-1160QS　エントリー

リコライト
PS-1160QS
構成 紙基材/変性フェノール樹脂積層板
特長 耐ドリル折損性良好
穴位置精度良好　
主用途 細径ドリル加工 (φ0.30mm〜φ0.35mm)
フレキシブルプリント板

一般特性

品　番 PS-1160QS
比　重 1.43
硬　度 58
表面粗度(μm) 1.6
曲げ
弾性率		 縦 7.2
横 5.1
標準厚み 0.4mm,
0.6mm, 0.8mm


試験データ：ドリル折損性
エントリー＆バックアップボードの間に、銅張積層板（0.2mm厚　ＦＲ−4　35μm両面銅箔）を所定枚数重ねてセットし、4000回の貫通ドリル穴明け加工をして、キリの折損回数を調べた結果です。

エントリボード：ＰＳ−１１６０ＱＳ（０．４ｍｍ厚）　バックアップ　：ＰＳ１１６０Ｇ （１．５ｍｍ厚）
表１．ドリル加工条件
ドリルビット 直径：0.3mmφ
刃長：5.0mm　　
回転数 80,000rpm
送り速度 1.6m/min
ショット数 4000　shots
表２．基板重ね枚数とビット折れショット数との関係
　 ショット数shots ビット折れ発生数／試験数
６枚重ね ７枚重ね ８枚重ね
PS-1160QS
0.4mm厚		 １〜1000 0/16 0/16 0/8
1001〜2000 0/16 0/16 0/8
2001〜3000 0/16 0/16 2/8
3001〜4000 0/16 0/16 2/8
計 0/16 0/16 4/8
アルミニウム板
0.2mm厚
１〜1000 1/16 4/16 4/8
1001〜2000 1/16 8/16 3/8
2001〜3000 0/16 2/16 1/8
3001〜4000 0/16 2/16 -
計 2/16 16/16 8/8
※PS-1160QSをエントリボードに使用した場合、基板７枚重ねで4000回の穴明け加工を行っても、一度もキリが折れませんでした。


試験データ：穴位置ズレ
ドリル入口側とドリル出口側の穴位置ズレデータをとり分布をまとめました。
表３．穴位置ズレデータの取得方法
ショット区分 取得データ
1〜50 各５０ショットの
位置精度を測定
951〜1000
1951〜2000
2951〜3000
3951〜4000
表４．穴位置精度試験結果　(単位：μm)
６枚重ね
Ａｖｅ Ave+3δ Max
ＰＳ−１１６０ＱＳ 14 36 39
アルミニウム板 16 39 47

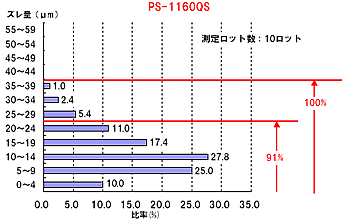

グラフ１．穴位置ズレの分布


試験データ：壁面粗度
ドリル穴の壁面粗度（凸凹の度合い）をマイクロセクション法で測定しました。
壁面の滑らかさは、スルーホールメッキの信頼性向上につながります。
表５．表面粗度データの取得方法
ショット区分 取得データ
1〜5 各５ショットの
壁面粗度を測定
996〜1000
1996〜2000
2996〜3000
表６．壁面粗度試験結果（単位：μm)
　 Ave. Max.
PS-1160QS 10 19
アルミニウム板 16 30

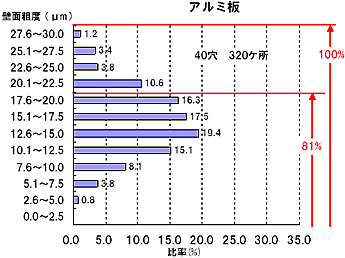

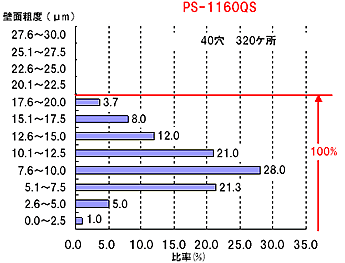

グラフ２．壁面粗度の分布
