| 品番 |
両面板
（代表品番） |
CS-3305 |
| 片面板 |
CS-3300 |
| シールド板 |
− |
| プリプレグ |
ES-3310 |
|
ハロゲンフリー、リンフリー、金属水酸化物フリー
高温時高弾性 高耐熱プリント配線板材料
ＣＳ−３３０５
|
特長
- 高温時高弾性で、実装時の反りを低減します。
- 弾性率=34GPa(R.T.) / 19GPa(250℃)
- 高耐熱、かつ低吸水性の材料です。
- Tg：300℃以上 / 熱分解温度(Td5%)：469℃
- レーザ加工性に優れます。
- CTE(α1)：11-13ppm(XY) / 24ppm(Z)。
- ハロゲンフリー、リンフリー、金属酸化物フリーです。
|
用途
|
貯蔵弾性率
|
反り試験
|

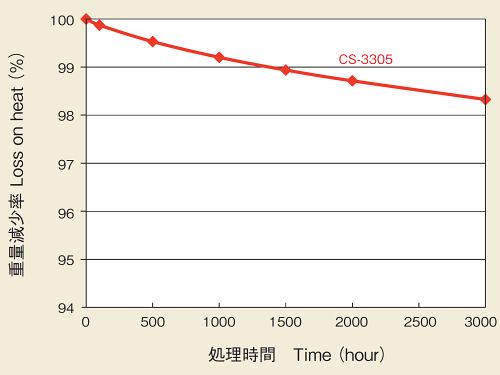

長期信頼性試験の結果（加熱減量）
|

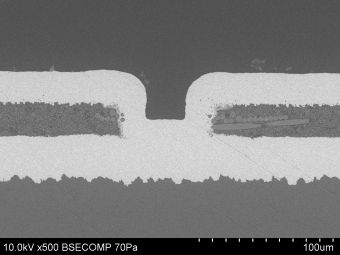

レーザ加工性(ブラインドビア) 径=65μm
絶縁層25μm |

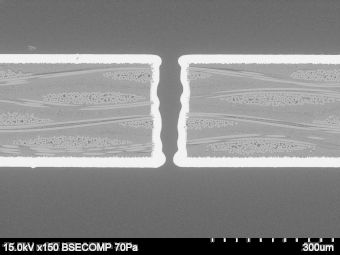

レーザ加工性(スルーホール)
|
| |
| 一般特性 |
（ご参考）
CS-3305（プロダクツニュース/No,194) |
| 項目 |
単位 |
処理 |
CS-３３０５ |
| ハロゲンフリー対応 |
− |
− |
○ |
| グレード |
ANSI |
− |
− |
FR-5相当 |
| JIS |
− |
− |
GE2F |
| 絶縁抵抗 |
常態 |
MΩ |
C-96/20/65 |
4×109 |
| 処理後 |
+D-2/100 |
2×108 |
| 体積抵抗率 |
常態 |
MΩm |
C-96/20/65 |
1×107 |
| 処理後 |
+C-96/40/90 |
7×107 |
| 表面抵抗 |
常態 |
MΩ |
C-96/20/65 |
1×109 |
| 処理後 |
+C-96/40/90 |
1×107 |
| 比誘電率(1MHz) |
常態 |
− |
C-96/20/65 |
3.9 |
| 誘電正接(1MHz) |
常態 |
− |
C-96/20/65 |
0.007 |
| 曲げ強さ |
タテ |
MPa |
Ａ |
566 |
| ヨコ |
558 |
はんだ耐熱性
（フロート） |
260℃ |
秒 |
Ａ |
300以上 |
| 銅箔引き剥がし強さ |
12μm |
kN/m |
Ａ |
0.8 |
| 吸水率 |
％ |
E-24/50
+D-24/23 |
0.13 |
耐燃性 (UL法)
|
− |
Ａ |
94V-0相当 |
| ガラス転移温度 |
TMA |
℃ |
Ａ |
275 |
| DMA |
300< |
| 曲げ弾性率 |
タテ |
GPa |
Ａ |
34 |
| ヨコ |
33 |
| 熱間曲げ弾性率 |
タテ |
GPa |
250° |
19 |
| ヨコ |
19 |
| 線膨張係数α1 |
厚み |
ppm/℃ |
Ａ |
24 |
| タテ |
12 |
| ヨコ |
12 |
| 線膨張係数α2 |
厚み |
ppm/℃ |
Ａ |
53 |
熱膨張率
(20〜260℃) |
厚み |
％ |
Ａ |
0.92 |
熱伝導率
（レーザフラッシュ法） |
W/mK |
Ａ |
0.6 |
※上表の数値は、0.8mm厚における弊社での測定一例であり、測定方法、測定条件によって変る場合があります。
※試験方法は、JIS C 6481に基づきます。（但し、耐燃性はUL-94に準拠） |
|
標準仕様
| 板厚(mm) |
0.05 / 0.06 / 0.1 / 0.2 |
| 銅箔(μm) |
12 / 18 / 35 |
上記以外の板厚仕様についても、別途ご相談に応じます。
|
