低伝送損失 ＰＰＥ |
Dk=3.3@1GHz
Df=0.0028@1GHz
CS-3376C
|
Dk=3.2@1GHz
Df=0.0030@1GHz
CS-3376CX
|
特長
- 両面プリント配線板用材料です。
- 誘電特性に優れます。
Ｃタイプ： Dk=3.3 / Df=0.0028 (1GHz)
ＣＸタイプ：Dk=3.2 / Df=0.0030 (1GHz)
- Tg=185℃です。
- 板厚精度に優れインピーダンスコントロールが容易です。
|
用途
- 高周波部品基板
- 携帯電話基地局関連（アンテナ、アンプ）
- 車載用途（ＧＰＳアンテナ、ＥＴＣ関連）
|

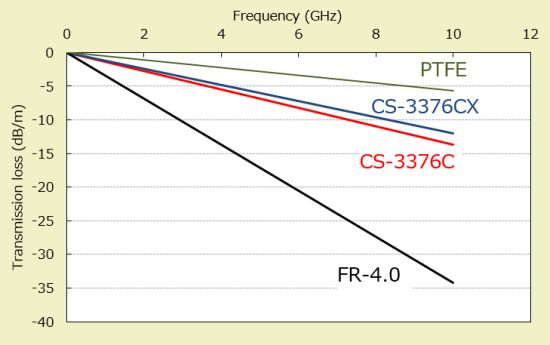

伝送損失
|
比誘電率の周波数依存性
|

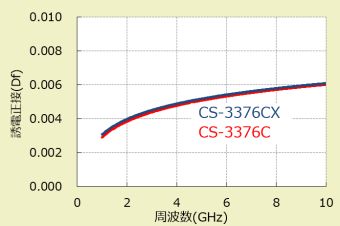

誘電正接の周波数依存性
|
一般特性 |
| 項目 |
単位 |
処理 |
CS-3376C |
CS-3376CＸ |
| グレード |
ANSI |
− |
− |
− |
− |
| JIS |
− |
− |
− |
− |
| 絶縁抵抗 |
常態 |
MΩ |
C-96/20/65 |
3×107 |
3×107 |
| 処理後 |
+D-2/100 |
2×106 |
2×106 |
| 体積抵抗率 |
常態 |
MΩm |
C-96/20/65 |
3×106 |
3×106 |
| 処理後 |
+C-96/40/90 |
1×106 |
1×106 |
| 表面抵抗 |
常態 |
MΩ |
C-96/20/65 |
2×107 |
2×107 |
| 処理後 |
+C-96/40/90 |
3×106 |
3×106 |
| 比誘電率(1GHz) |
常態 |
− |
Ａ |
3.3 |
3.2 |
| 誘電正接(1GHz) |
常態 |
− |
Ａ |
0.003 |
0.003 |
| 曲げ強さ |
ヨコ |
MPa |
Ａ |
380 |
360 |
はんだ耐熱性
（フロート） |
260℃ |
秒 |
Ａ |
300以上 |
300以上 |
| 銅箔引き剥がし強さ |
18μm |
kN/m |
Ａ |
1.4 |
1.4 |
| 吸水率 |
％ |
E-24/50
+D-24/23 |
0.10 |
0.11 |
耐燃性 (UL法)
|
− |
Ａ |
94V-0 |
94V-0 |
| ガラス転移温度 |
TMA |
℃ |
Ａ |
165 |
165 |
| DMA |
185 |
185 |
| 線膨張係数 |
タテα1 |
ppm/℃ |
Ａ |
15 |
20 |
| ヨコα1 |
15 |
20 |
| 厚さα1 |
69 |
90 |
| 厚さα2 |
330 |
430 |
※上表の数値は、1.6mm厚における弊社での測定一例であり、測定方法、測定条件によって変る場合があります。
※試験方法は、JIS C 6481に基づきます。（但し、耐燃性はUL-94に準拠）
|
|
CS-3376C CS-3376CX 標準仕様
| 板厚(mm) |
0.1/ 0.2/ 0.3/ 0.4/ 0.5/ 0.6/ 0.8/ 1.0/ 1.2/ 1.6 |
| 銅箔(μm) |
12 / 18 / 35 / 70 |
上記以外の板厚仕様についても、別途ご相談に応じます。 |
|
