高圧用 丸貫通形 変流器 (6.9kV)

rishocast

EUT-6-R / EUT-6-RN

○ケーブル、ブスバー貫通形

○一般計器用、継電器用

○屋内用　
EUT-6-R
準拠規格　JEC-1201-2007
形名
Type		 変流比
Ratio		 サイズ
Outline drawing		 定格負担
Rated
burden		 確度階級
Accuracy
class		 過電流定数
Over current constant		 最高電圧
Highest voltage		 耐電圧
AC/LI		 耐電流
S.T.C.		 周波数
Frequency
EUT-6-R 75/5,1A a 40/25VA 3PS n>5/10
n>5(40VA時)
n>10(25VA時)		 6.9kV 22/60kV 40kA1秒
※		 50/60Hz
100/5,1A b
150/5,1A c
200/5,1A d 1PS
300/5,1A e 40kA1秒
400/5,1A f
500/5,1A g
600/5,1A g
750/5,1A g
1000/5,1A g
1200/5,1A g
1500/5,1A h
2000/5,1A h
EUT-6-R 150/5,1A b 40VA 3PS n>10 6.9kV 22/60kV 40kA1秒　※ 50/60Hz
200/5,1A c 1PS
300/5,1A d 40kA1秒
400/5,1A d
500/5,1A e
600/5,1A f
750/5,1A g
1000/5,1A g
1200/5,1A g
1500/5,1A h
2000/5,1A h
EUT-6-RN 600/5A 40VA 1PS n>10 6.9kV 22/60kV 40kA1秒 50/60Hz
750/5A
1000/5A
1200/5A
1500/5A
2000/5A
2500/5A
3000/5A
4000/5A

☆耐電流の保証条件はCT二次側に定格負担の25%以上接続時のみとします。

※JIS規格、海外規格対応や二重比品など、特殊品の設計も承ります。

※一次導体は貫通口モールド面より5mm以上の間隔を取ってください。

IEC規格対応表はこちら（英文サイトへジャンプします）
EUT-6-R EUT-6-R

▲EUT-6-R / a タイプ　最大質量38kg

▲EUT-6-R / b タイプ　最大質量30kg
EUT-6-R EUT-6-R

▲EUT-6-R / c タイプ　最大質量25kg

▲EUT-6-R / d タイプ　最大質量17kg
EUT-6-R EUT-6-R

▲EUT-6-R / e タイプ　最大質量13kg

▲EUT-6-R / f タイプ　最大質量12kg
EUT-6-R EUT-6-R

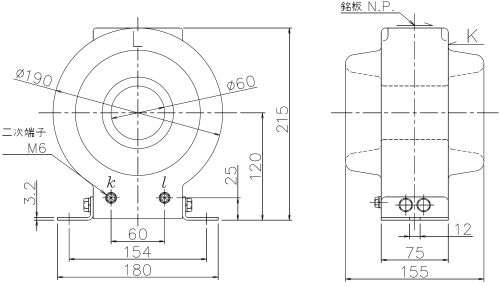

▲EUT-6-R / g タイプ　最大質量11kg

▲EUT-6-R / h タイプ　最大質量10kg
EUT-6-R EUT-6-RN

▲EUT-6-R / i タイプ　最大質量13kg

▲EUT-6-RN
