エポキシモールド電気機器

リショー　トップランナー　モールド変圧器

鉄心に低損失珪素鋼帯を採用



更新時期を迎えた変圧器との取り替えで37％の省エネ効果

rishocast





トップランナー変圧器

ＣＯ２削減　年間5.9トン！

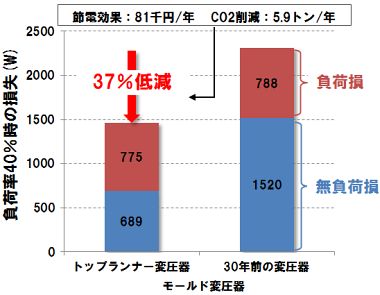

30年前の変圧器との比較

グラフ

(三相　500kVA 6600/210V 60Hz 負荷率40%)

標準仕様

設置場所 屋内用
耐熱クラス Ｆ
温度上昇限度(K) 95
適用規格 JIS C 4306：2013　　JEM 1501：2014
相数

容量

(kVA)

周波数

(Hz)

一次電圧

(kV)

二次電圧

(V)

 結線
単相 10, 20, 30, 50 50 or 60 R6.6-F6.3-6.0 210-105 単三専用
75, 100, 150, 200, 300, 500 F6.75-R6.6-F6.45-F6.3-6.15
三相 20, 30, 50 R6.6-F6.3-6.0 210 Ｙ−Ｙ(Yy0)
75, 100, 150, 200, 300, 500 F6.75-R6.6-F6.45-F6.3-6.15 Ｙ−Δ(Yd1)
750, 1,000,1500, 2000 Δ−Ｙ(Dyn11)
50 420
60 440


外径寸法と特性
単相　6600V/210-105V
周波数

容量

(kVA)

 寸法 (mm) 図面

質量

(kg)

 型式

エネルギー

消費効率（Ｗ）

基準

エネルギー
消費効率

(W)
Ｘ Ｙ Ｚ
50Hz 10 340 420 780 図面1 190 RFMT-PUR1 JB-0010 76 79
20 350 430 870 250 RFMT-PUR1 JB-0020 125 127
30 380 460 960 350 RFMT-PUR1 JB-0030 166 167
50 470 440 920 図面2 370 RFMT-PUR1 JB-0050 232 236
75 550 480 930 490 RFMT-PUR1 JB-0075 298 310
100 580 480 960 560 RFMT-PUR1 JB-0100 367 376
150 620 500 1080 740 RFMT-PUR1 JB-0150 490 494
200 740 540 1190 1070 RFMT-PUR1 JB-0200 595 600
300 840 550 1330 1420 RFMT-PUR1 JB-0300 773 789
500 850 610 1590 2130 RFMT-PUP1 JB-0500 1106 1110
60Hz 10 340 420 780 図面1 190 RFMT-PVR1 JB-0010 73 74
20 350 430 870 250 RFMT-PVR1 JB-0020 119 120
30 380 460 960 350 RFMT-PVR1 JB-0030 157 159
50 470 440 920 図面2 370 RFMT-PVR1 JB-0050 222 226
75 550 480 930 490 RFMT-PVR1 JB-0075 286 300
100 580 480 960 560 RFMT-PVR1 JB-0100 351 366
150 620 500 1080 740 RFMT-PVR1 JB-0150 480 484
200 740 540 1190 1070 RFMT-PVR1 JB-0200 571 591
300 840 550 1330 1420 RFMT-PVR1 JB-0300 758 782
500 850 610 1590 2130 RFMT-PVP1 JB-0500 1084 1110

注1)エネルギー消費効率の基準値「JIS C 4306:2013」
注2）特性値は設計参考値であり保証値ではありません。

注3)上記寸法、質量は、予告なく変更することがありますので、納入図面でご確認下さい。

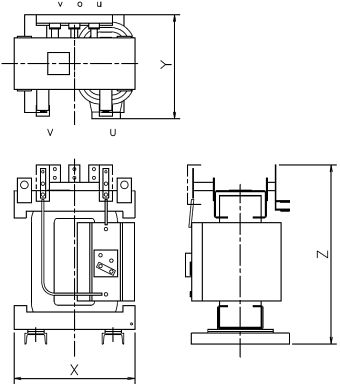

図面1

▲図面1

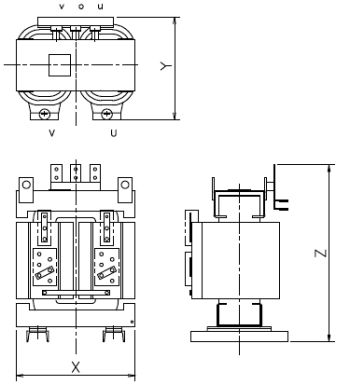

図面2

▲図面2


三相 6600V/210V (420Vまたは410V)
周波数

容量

(kVA)

寸法

(mm)

図面

質量

(kg)

 型式

エネルギ

消費効率

（Ｗ）

基準

エネルギー

消費効率

(W)
Ｘ Ｙ Ｚ
50Hz 20 640 400 700 図面3 280 RFMT-PWR1 JB-0020 168 172
30 640 400 720 290 RFMT-PWR1 JB-0030 222 224
50 665 425 780 360 RFMT-PWR1 JB-0050 308 314
75 715 440 820 450 RFMT-PWR1 JB-0075 403 411
100 730 460 860 550 RFMT-PWR1 JB-0100 487 497
150 820 465 940 700 RFMT-PWR1 JB-0150 636 649
200 845 475 1100 900 RFMT-PWR1 JB-0200 768 784
300 955 495 1190 1200 RFMT-PWR1 JB-0300 1000 1020
500 1180 545 1280 2000 RFMT-PWR1 JB-0500 1406 1430
750 1480 685 1540 図面4 2800 RFMT-PWP1 JB-0750 2578 2630
1000 1600 700 1660 3500 RFMT-PWP1 JB-1000 3185 3230
1500 1760 880 1940 5200 RFMT-PWP1 JB-1500 4310 4320
2000 1900 900 2050 6300 RFMT-PWP1 JB-2000 5310 5320
60Hz 20 640 400 700 図面3 280 RFMT-PXR1 JB-0020 164 167
30 640 400 720 290 RFMT-PXR1 JB-0030 218 220
50 665 425 780 360 RFMT-PXR1 JB-0050 305 311
75 715 440 820 450 RFMT-PXR1 JB-0075 400 409
100 730 460 860 550 RFMT-PXR1 JB-0100 486 496
150 820 465 940 700 RFMT-PXR1 JB-0150 641 653
200 845 475 1100 900 RFMT-PXR1 JB-0200 776 792
300 955 495 1190 1200 RFMT-PXR1 JB-0300 1019 1040
500 1180 545 1280 2000 RFMT-PXR1 JB-0500 1464 1470
750 1480 685 1530 図面4 2700 RFMT-PXP1 JB-0750 2525 2550
1000 1600 700 1570 3300 RFMT-PXP1 JB-1000 3127 3150
1500 1760 880 1920 5100 RFMT-PXP1 JB-1500 4215 4250
2000 1900 900 2010 6100 RFMT-PXP1 JB-2000 5212 5250

注1)エネルギー消費効率の基準値「JIS C 4306:2013」
注2）特性値は設計参考値であり保証値ではありません。

注3)上記寸法、質量は、予告なく変更することがありますので、納入図面でご確認下さい。

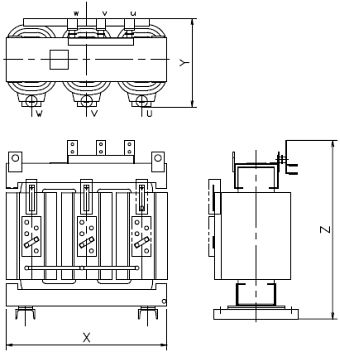

図面3

▲図面3

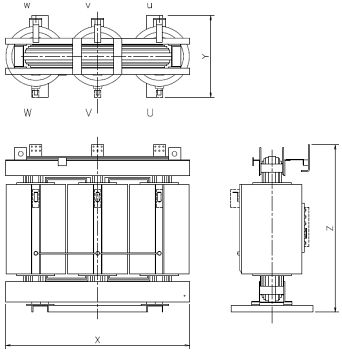

▲図面4



ご参考】各機器の更新推奨時期



　(社)日本電機工業会様では、受配電設備の信頼性確保の見地から「汎用高圧機器の更新推奨時期」を提示されています。

　通常の点検を行いながら使用した場合でも、各機器の構造材の老朽化などにより、機器を新品と交換した方が経済性を含めて、一般的に有利と考えられる時期であり、機能や性能に対する製造者の保証値ではありません。



機種 更新推奨時期(使用開始後)
計器用変成器 15年

高圧進相コンデンサ

直列リアクトル

放電コイル

 15年
高圧配電用変圧器 20年



☆資料出所：「汎用高圧機器の更新のおすすめ」(日本電機工業会)
