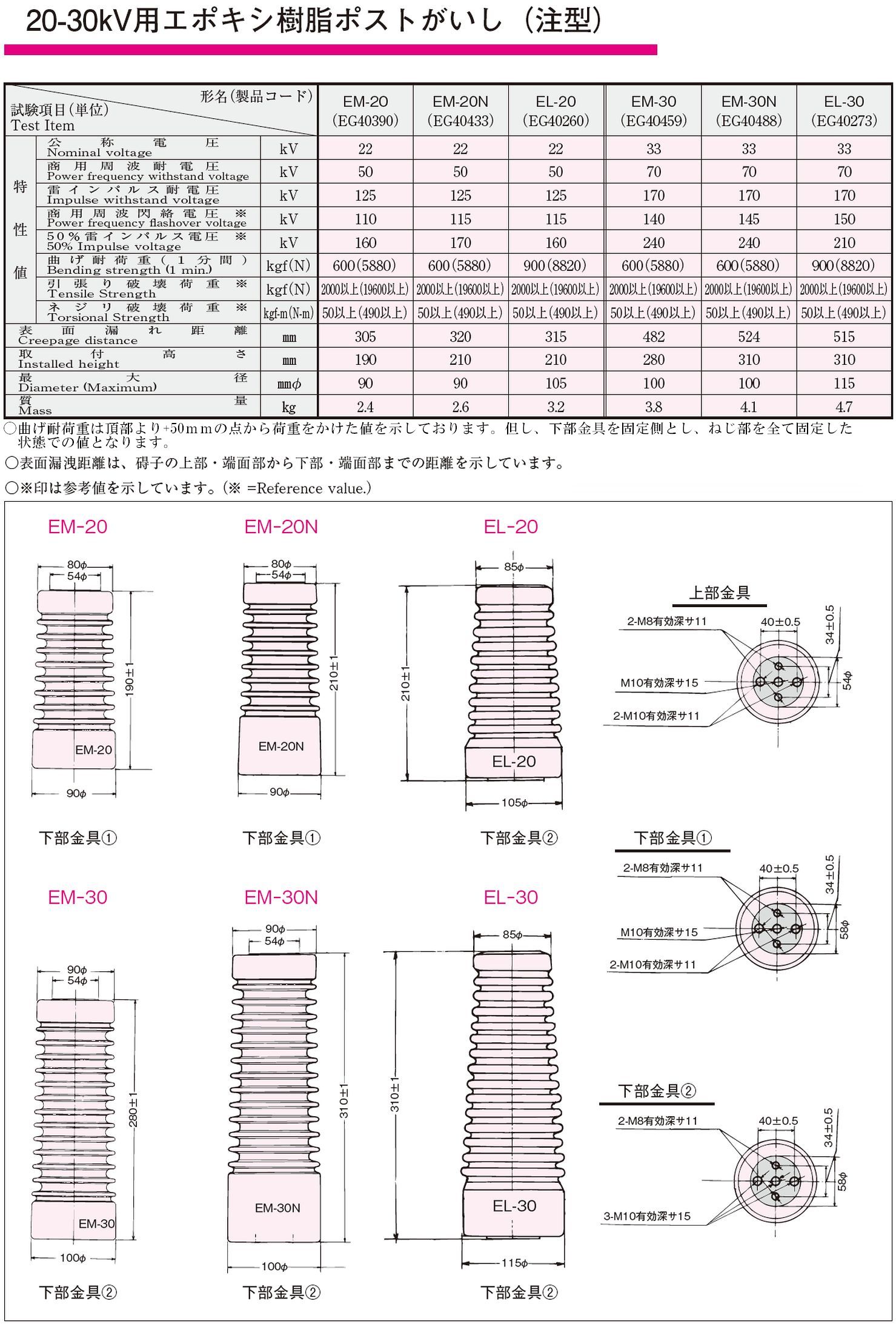

20～30kV用　エポキシ樹脂ポストがいし

形名 (製品コード)			EM-20 (EG40390）外形図	EM-20N (EG40433）外形図	EL-20 (EG40260）外形図		EM-30 (EG40459) 外形図	EM-30N (EG40488) 外形図	EL-30 (EG40273）外形図
試験項目		単位	EM-20 (EG40390）外形図	EM-20N (EG40433）外形図	EL-20 (EG40260）外形図		EM-30 (EG40459) 外形図	EM-30N (EG40488) 外形図	EL-30 (EG40273）外形図
特性値	公称電圧	kV	22	22	22		33	33	33
	商用周波耐電圧	kV	50	50	50		70	70	70
	雷インパルス耐電圧	kV	125	125	125		170	170	170
	商用周波閃絡電圧 ※	kV	110	115	115		140	145	150
	50% 雷インパルス電圧 ※	kV	160	170	160		240	240	210
	曲げ耐荷重（常温・１分間）	N	5880	5880	8820		5880	5880	8820
	引張り破壊荷重 ※	N	19600<	19600<	19600<		19600<	19600<	19600<
	ねじり破壊荷重 ※	N-m	490<	490<	490<		490<	490<	490<
表面漏れ距離		mm	305	320	315		482	524	515
取付高さ		mm	190	210	210		280	310	310
最大径		mmΦ	90	90	105		100	100	115
質量		kg	2.4	2.6	3.2		3.8	4.1	4.7

曲げ耐荷重は頂部より+50mmの点から荷重をかけた値を示しております。

ただし、下部金具を固定側とし、ねじ部を全て固定した状態での値となります。

表面漏洩距離は、がいしの上部・端面部から下部・端面部までの距離を示しています。
※印は参考値を示しています。

【製品の用途について】

このページに記載されている製品は、一般的な配電盤向けの汎用品として設計・製作されたものです。

これ以外の用途（例：特殊ガス用など）でご使用いただく場合は、別途、仕様の詳細をご提示いただきたくお願い致します。
