低圧スコット結線変圧器（210V／210-105V）

カテゴリ: エポキシモールド電気機器

RISHOCAST
低圧スコット結線変圧器
　低圧クラスのスコット結線変圧器です。
　工場・ビル等で三相非常用発電機に接続され、単相二系統負荷用としてよく使われます。

仕様例

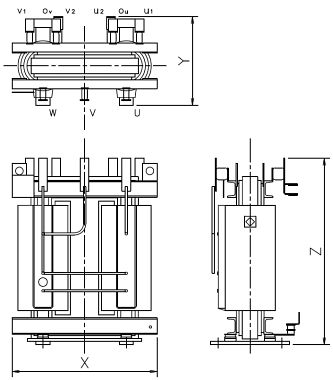

低圧スコット結線変圧器の外形寸法図

周波数	定格容量（ｋVA）	寸法(mm)			総質量(kg)	無負荷損（W）	負荷損（W）	全損失（W）
周波数	定格容量（ｋVA）	幅X	奥行Y	高さZ	総質量(kg)	無負荷損（W）	負荷損（W）	全損失（W）
50Hz	10	560	340	670	190	155	413	568
	20	560	340	725	195	169	806	975
	30	560	340	825	250	232	993	1225
	50	620	360	830	350	323	1217	1540
	75	660	470	970	460	418	1570	1988
	100	660	470	1195	570	477	2233	2710
	150	810	490	1120	800	683	2439	3122
	200	950	570	1200	1030	1131	2529	3660
60Hz	10	490	330	625	130	164	391	555
	20	560	340	670	190	192	715	906
	30	560	340	755	225	266	851	1117
	50	620	360	770	320	388	1002	1390
	75	660	470	880	420	532	1320	1852
	100	660	470	1100	550	588	1745	2333
	150	810	490	1035	750	820	2050	2870
	200	950	570	1180	1020	1357	2123	3480

※上記寸法、質量は、予告なく変更することがありますので、納入図面でご確認下さい。
