低圧三相変圧器（440V or 210V／210V）

カテゴリ: エポキシモールド電気機器

RISHOCAST
低圧三相変圧器
Y-Δ、Δ-Δ結線は、もちろんのこと、3相7線式、灯動共用結線などご要望に応じて製作致します。
また、励磁突入電流低減タイプ、混触防止板付きなどの製作も致します。

仕様例

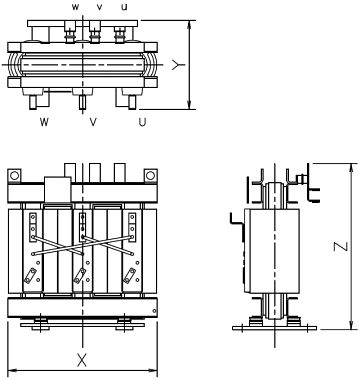

低圧三相変圧器の外形寸法図

周波数	定格容量（ｋVA）	寸法(mm)			総質量(kg)	無負荷損（W）	負荷損（W）	全損失（W）
周波数	定格容量（ｋVA）	幅X	奥行Y	高さZ	総質量(kg)	無負荷損（W）	負荷損（W）	全損失（W）
50Hz	30	540	340	750	220	188	873	1061
	50	600	350	840	270	207	1367	1574
	75	690	385	870	380	322	1708	2030
	100	690	390	860	460	414	1816	2230
	150	690	390	1090	540	460	2836	3296
	200	900	505	1160	860	584	3046	3630
	300	1015	500	1110	1100	906	3974	4880
60Hz	30	540	335	790	225	270	620	890
	50	600	350	720	240	286	1046	1332
	75	690	385	790	360	386	1234	1620
	100	690	385	790	400	526	1563	2089
	150	690	405	1020	500	548	2419	2967
	200	870	460	1100	690	772	2629	3401
	300	1015	500	1010	980	1174	2676	3850

　※上記寸法、質量は、予告なく変更することがありますので、納入図面でご確認下さい。
