6kV大容量変圧器

カテゴリ: エポキシモールド電気機器

RISHOCAST
6kV大容量変圧器

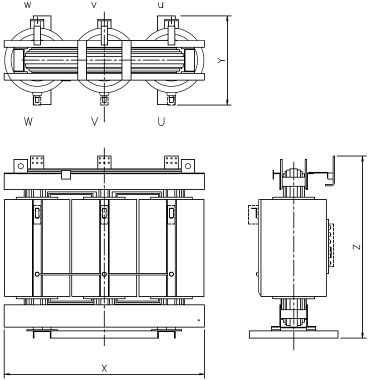

外形図

仕様例

周波数	定格容量（kVA）	結線	寸法(mm)			総質量(kg)	無負荷損（W）	負荷損（W）	全損失（W）
周波数	定格容量（kVA）	結線	幅X	奥行Y	高さZ	総質量(kg)	無負荷損（W）	負荷損（W）	全損失（W）
50Hz	2500	Dyn11	1900	1000	2200	6100	5640	20560	26200
	3000	Dd0	2410	1200	2430	8000	6920	23150	30070
	4000	Dd0	2410	1200	2650	11000	7480	27110	34590
60Hz	2500	Dyn11	1900	1000	2100	5800	5760	19530	25290
	3000	Dd0	2410	1200	2350	7600	7070	21960	29030
	4000	Dd0	2410	1200	2500	10000	7610	26780	34390

※上記寸法、質量は、予告なく変更することがありますので、納入図面でご確認下さい。
