AC-7004C
カテゴリ: 電子材料
RISHOLITE
AC-7004C
ブラッシュアップを重ねた
ロングセラーλ＝3W/mK
RISHOLITE
AC-7200TY
高熱伝導タイプ
λ＝6W/mK
RISHOLITE
接着シート AD-7200TY
材料構成
用途
- 高輝度ＬＥＤ実装基板
- 車載用プリント配線板材料基板
製品寸法
| 品 番 | 製品寸法 (mm) |
|---|---|
| AC-7004C AC-7004TC AC-7200TY | 510mm × 510mm 340mm × 510mm |
製品厚さ
| 品番 | 絶縁層の 公称厚さ (μm) | 銅箔の厚さ (μm) | アルミ板の厚さ (mm) | 絶縁層の厚さ および許容差 (μm) | |
|---|---|---|---|---|---|
| AC-7004C AC-7004TC | 80 / 120 | 35/(70)/(105) | 1.0 / 1.5 / 2.0 | 80±15 / 120±20 | |
| AC-7200TY | 120 | 35 / 70 | 1.0/ 1.5 / 2.0 | 120±20 | |
絶縁層の一般特性
| 項目 | 単位 | 処理条件 | AC-7004C | AC-7200TY | 備考 | |
|---|---|---|---|---|---|---|
| 熱伝導率 | レーザーフラッシュ法 | W/mK | A | 3 | 6 | 絶縁層のみで評価 |
| 接着層厚 | μm | − | 80/120 | 120 | ||
| ハロゲンフリー対応 | − | − | ○ | ○ | ||
| ガラス転移温度 | ℃ | Ａ | 182 (TMA) | 200 (DMA) | ||
| 熱膨張係数 | ppm/℃ | α1 | 27 | 6 | ||
| α2 | 48 | 36 | ||||
| 貯蔵弾性率 | -40℃ | GPa | A | — | 16 | |
| 25℃ | — | 15 | ||||
| 125℃ | — | 9.5 | ||||
| 熱伝導率 | TIMテスター法 | W/mK | A | 3 | 6 | アルミベース基板材料で評価 |
| 絶縁破壊電圧 | kV | 油中／貫層 | 4 (0.08mm) 7 (0.12mm) | 5 | ||
| はんだ耐熱性 | 秒 | フロート | 300< (260℃) | 300< (300℃) | ||
| 銅箔引き剥がし強度 | kN/m | 35μm | 1.5 | 1.1 | ||
| 70μm | — | 1.1 | ||||
| 105μm | — | 1.1 | ||||
| 体積抵抗率 | MΩm | C-96/20/65 | 5.0×106 | 6.1×106 | ||
| 表面抵抗率 | MΩ | C-96/20/65 | 1.0×109 | 2.0×108 | ||
上記各種データは、測定値であり、数値を保証するものではありません。
ご参考：米国ＵＬ規格 認定内容 （AC-7004)
| 最小板厚 (mm) | UL94 フレーム クラス | 温度指数 (℃) | ホット ワイヤー 着火性 | 大電流 アーク 着火性 | 耐電圧 | 耐 トラッキング | ダイレクト サポート | |
|---|---|---|---|---|---|---|---|---|
| 電気的 | 機械的 | |||||||
| 0.995 | 94V-0 | 90 | 90 | 0 | 0 | – | 0 | YES |
AC-7200TYの絶縁破壊電圧
AC-7200ＴＹの樹脂層は、絶縁信頼性に優れます。
下記に、ＪＩＳ C ２１１０ に基づく絶縁破壊電圧の試験結果を示します。

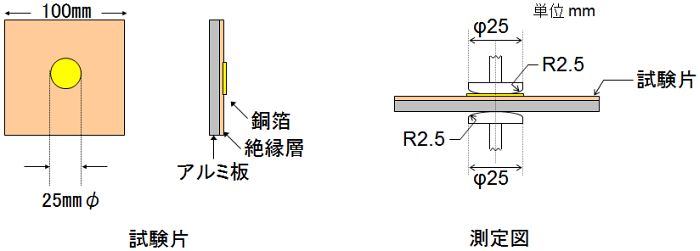

絶縁破壊電圧試験の概要
- 試験方法（JIS C2110）：500V／秒で昇圧 → 短絡した電圧値（実効値）を記録
- 試験片：アルミ：1.5mm，絶縁層：120um，銅箔：35um
- 試験条件（気中測定）：マイナス極：アルミ板，プラス極：銅箔（φ25mm）
- 印加電流：AC，漏れ電流：10mA（測定機器：菊水電機TOS5101）

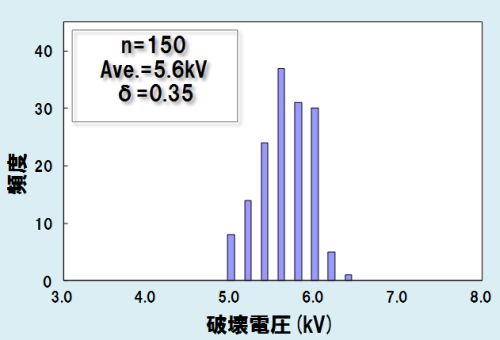

AC-7200TYの絶縁層は、わずか0.12mmの厚さでも平均で5600ボルトの電圧に耐えることができるという結果を得ました。
AC-7200TYの長期信頼性

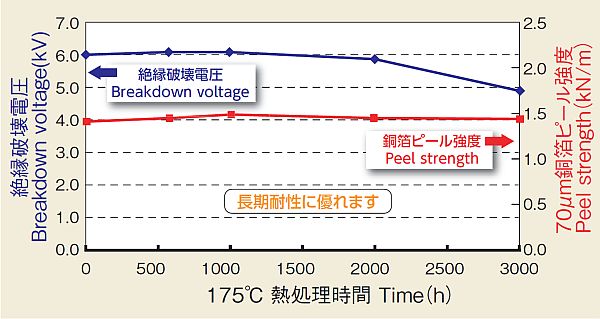

長期耐熱性試験 （175℃×3000時間）
試料を、175℃にセットした熱風循環式オーブンに3000時間おいた後、絶縁破壊電圧と銅箔引き剥がし強度を測定しました。
いずれの数値も、大きく低下しなかったことから、AC-7200TYは長期耐熱性に優れた材料であると判断いたします。

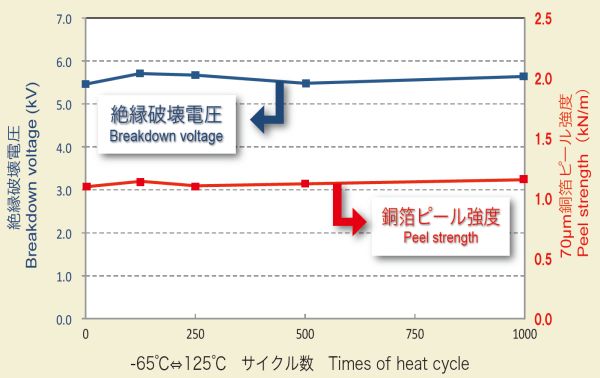

冷熱サイクル試験 マイナス65℃ ⇔ プラス125℃ ×1000回
試料をマイナス65℃の雰囲気に30分間、続いて速やかに、プラス125℃の雰囲気に30分間。これらの雰囲気に交互に置くことを1000回繰り返した（冷熱サイクル）後、絶縁破壊電圧と銅箔引き剥がし強度を測定しました。
いずれの数値も、大きく低下しなかったことから、AC-7200TYは長期耐熱性に優れた材料であると判断いたします。
