プラスチックケースタイプ 巻線形変流器（1.15kV）
CM1-5 / CM1-15 / CM1-40
カテゴリ: エポキシモールド電気機器
特長
- 巻線形
- 一般計器用
- 屋内用
- プラスチックケース入り

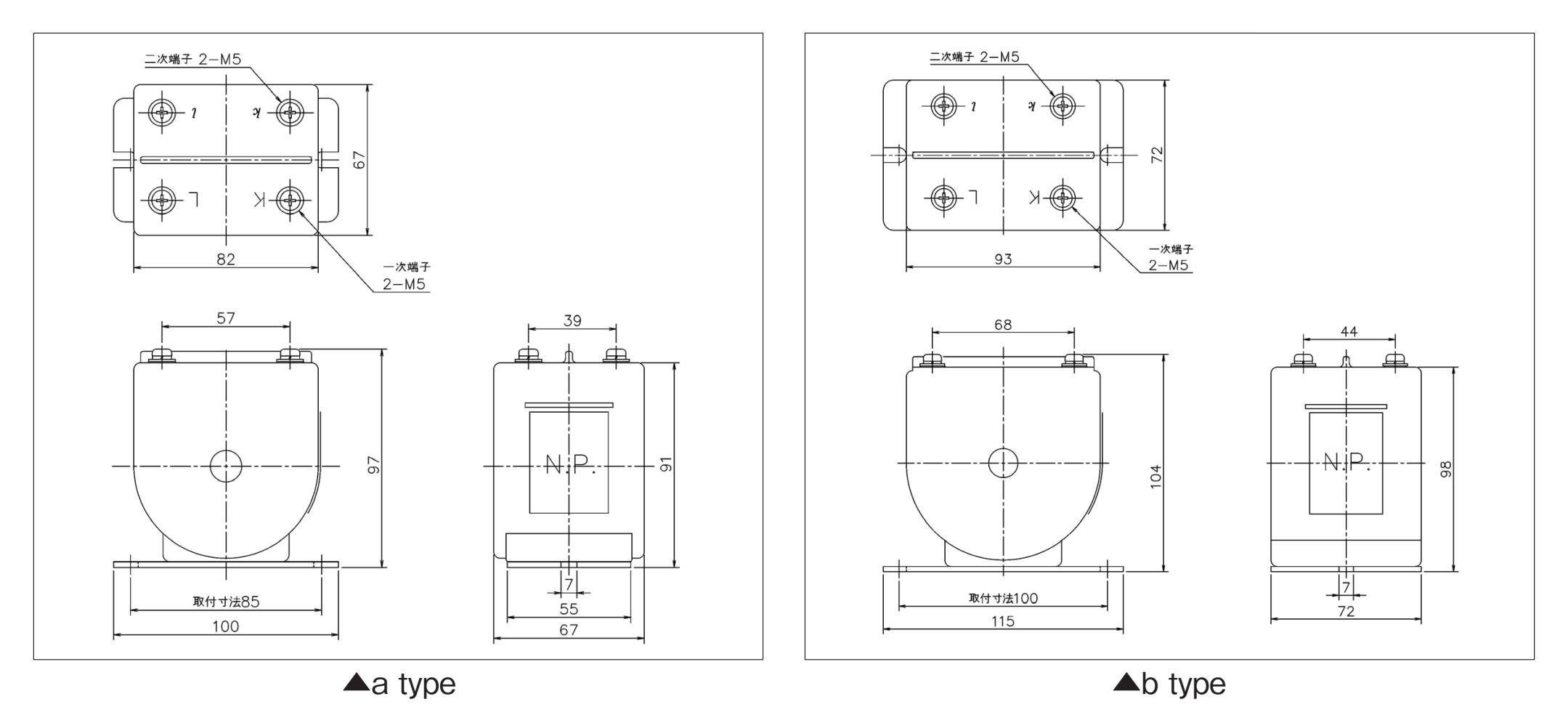

外形寸法
仕様
準拠規格: JIS C 1731
| 形名 Type | 変流比 Ratio | サイズ Outline drawing | 質量 Mass | 定格負担 Rated burden | 確度階級 Accuracy class | 耐電圧 Insulation level | 過電流強度 Over current strength | 周波数 Frequency |
|---|---|---|---|---|---|---|---|---|
| CM1-5 | 1/5,1A | a | 1.1kg | 5VA | 1.0 | 1.15/4/-kV | 40倍 | 50/60Hz |
| 2/5,1A | a | 1.1kg | ||||||
| 3/5,1A | a | 1.1kg | ||||||
| 5/5,1A | a | 1.1kg | ||||||
| 7.5/5,1A | a | 1.1kg | ||||||
| 10/5,1A | a | 1.1kg | ||||||
| 15/5,1A | a | 1.1kg | ||||||
| 20/5,1A | a | 1.2kg | ||||||
| 25/5,1A | a | 1.2kg | ||||||
| 30/5,1A | a | 1.2kg | ||||||
| 40/5,1A | a | 1.2kg | ||||||
| 50/5,1A | a | 1.2kg | ||||||
| CM1-15 | 1/5,1A | b | 1.7kg | 15VA | ||||
| 2/5,1A | b | 1.7kg | ||||||
| 3/5,1A | b | 1.7kg | ||||||
| 5/5,1A | b | 1.7kg | ||||||
| 7.5/5,1A | b | 1.7kg | ||||||
| 10/5,1A | b | 1.7kg | ||||||
| 15/5,1A | b | 1.7kg | ||||||
| 20/5,1A | b | 1.8kg | ||||||
| 25/5,1A | b | 1.8kg | ||||||
| 30/5,1A | b | 1.8kg | ||||||
| 40/5,1A | b | 1.8kg | ||||||
| 50/5,1A | b | 1.8kg | ||||||
| CM1-40 | 1/5,1A | b | 1.8kg | 40VA | ||||
| 2/5,1A | b | 1.8kg | ||||||
| 3/5,1A | b | 1.8kg | ||||||
| 5/5,1A | b | 1.8kg | ||||||
| 7.5/5,1A | b | 1.8kg | ||||||
| 10/5,1A | b | 1.8kg | ||||||
| 15/5,1A | b | 1.8kg | ||||||
| 20/5,1A | b | 1.9kg | ||||||
| 25/5,1A | b | 1.9kg | ||||||
| 30/5,1A | b | 1.9kg | ||||||
| 40/5,1A | b | 1.9kg | ||||||
| 50/5,1A | b | 1.9kg |
- Made in China
- 製品中央の穴に電線を通さないで下さい。故障の原因となります。
