プラスチックケースタイプ 丸貫通形変流器（1.15kV）
CR2-5 / CR2-15 / CR2-40
カテゴリ: エポキシモールド電気機器
特長
- ケーブル貫通形
- 一般計器用
- 取付足は90°方向に変えられます。
- プラスチックケース入り
- 屋内用

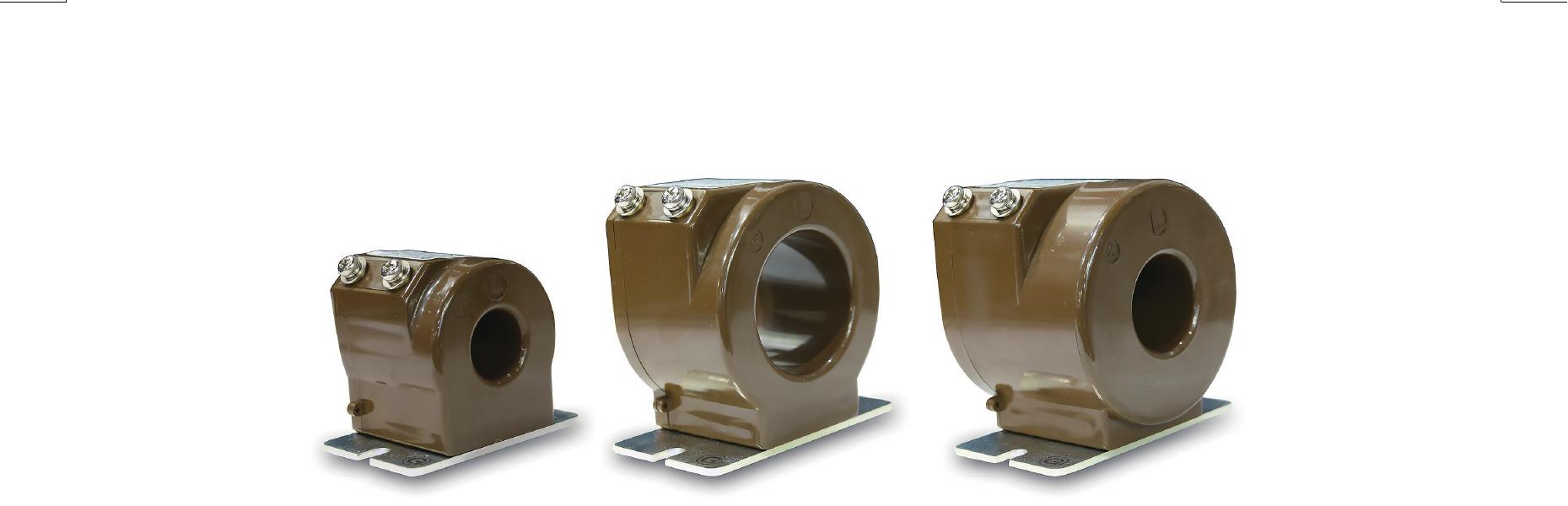

製品外観

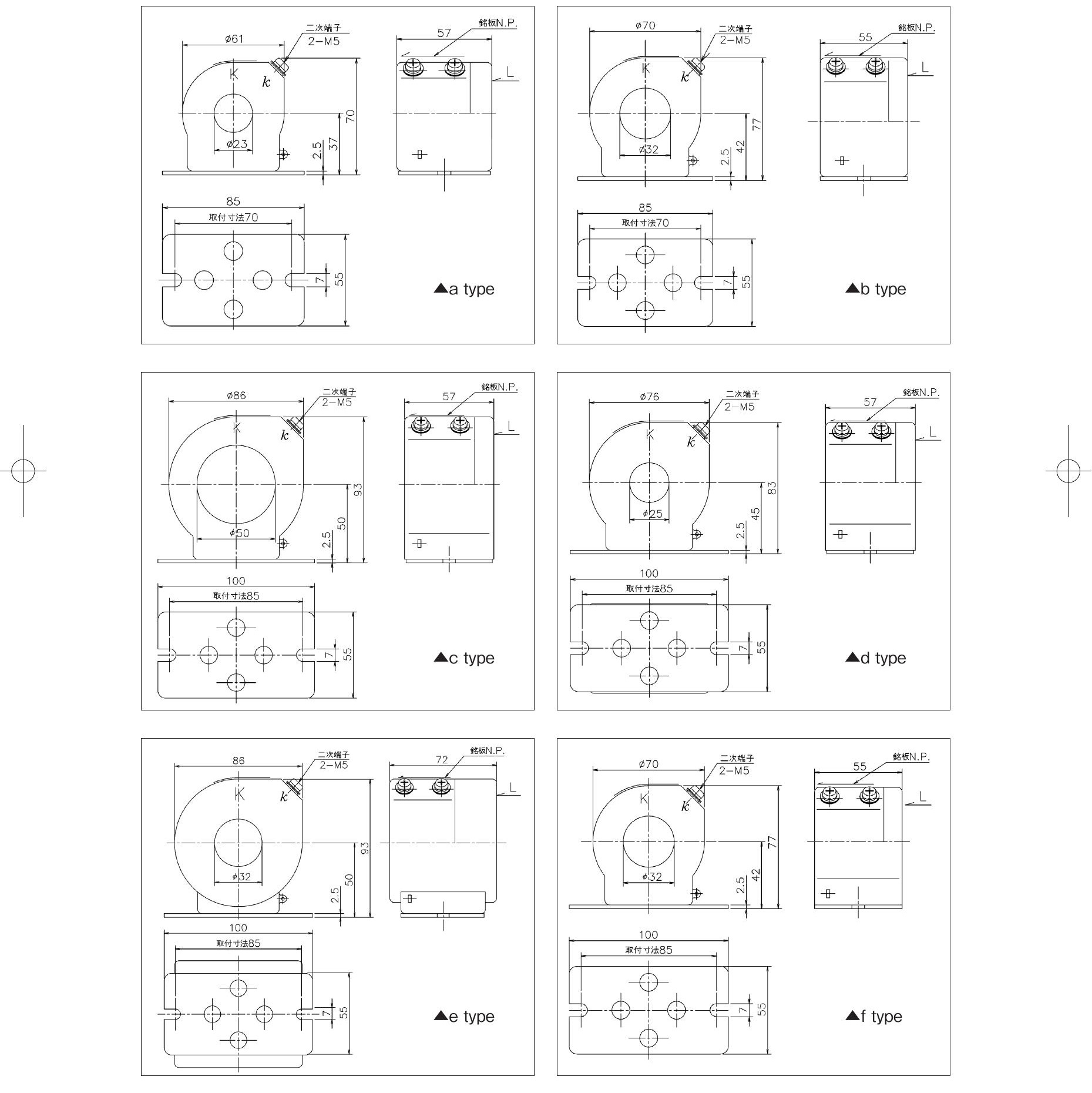

外形寸法
仕様
準拠規格: JIS C 1731
| 形名 Type | 変流比 Ratio | アンペア ターン Ampere turn | 貫通数 Cable turn no. | サイズ Outline drawing | 質量 Mass | 定格負担 Rated burden | 確度階級 Accuracy class | 耐電圧 Insulation level | 過電流強度 Over current strength | 周波数 Frequency |
|---|---|---|---|---|---|---|---|---|---|---|
| CR2-5 | 30/5,1A | 120 | 4 | a | 0.6kg | 5VA | 1.0 | 1.15/4 /-kV | 40倍 | 50/60 Hz |
| 40/5,1A | 120 | 3 | a | 0.6kg | ||||||
| 50/5,1A | 100 | 2 | a | 0.6kg | ||||||
| 75/5,1A | 150 | 2 | a | 0.6kg | ||||||
| 100/5,1A | 100 | 1 | a | 0.6kg | ||||||
| 120/5,1A | 120 | 1 | a | 0.6kg | ||||||
| 150/5,1A | 150 | 1 | a | 0.6kg | ||||||
| 200/5,1A | 200 | 1 | a | 0.6kg | ||||||
| 250/5,1A | 250 | 1 | b | 0.7kg | ||||||
| 300/5,1A | 300 | 1 | b | 0.7kg | ||||||
| 400/5A | 400 | 1 | b | 0.8kg | ||||||
| 500/5A | 500 | 1 | c | 0.6kg | ||||||
| 600/5A | 600 | 1 | c | 0.6kg | ||||||
| 750/5A | 750 | 1 | c | 0.7kg | ||||||
| CR2-15 | 30/5,1A | 150 | 5 | d | 1kg | 15VA | ||||
| 40/5,1A | 200 | 5 | f | 0.7kg | ||||||
| 50/5,1A | 150 | 3 | d | 1kg | ||||||
| 75/5,1A | 150 | 2 | d | 1kg | ||||||
| 100/5,1A | 200 | 2 | f | 0.7kg | ||||||
| 120/5,1A | 240 | 2 | b | 0.7kg | ||||||
| 150/5,1A | 150 | 1 | d | 1kg | ||||||
| 200/5,1A | 200 | 1 | f | 0.7kg | ||||||
| 240/5,1A | 240 | 1 | b | 0.7kg | ||||||
| 250/5,1A | 250 | 1 | b | 0.7kg | ||||||
| 300/5,1A | 300 | 1 | b | 0.7kg | ||||||
| 400/5A | 400 | 1 | b | 0.8kg | ||||||
| 500/5A | 500 | 1 | c | 0.6kg | ||||||
| 600/5A | 600 | 1 | c | 0.6kg | ||||||
| 750/5A | 750 | 1 | c | 0.7kg | ||||||
| CR2-40 | 30/5,1A | 210 | 7 | e | 1.6kg | 40VA | ||||
| 40/5,1A | 200 | 5 | e | 1.6kg | ||||||
| 50/5,1A | 200 | 4 | e | 1.6kg | ||||||
| 75/5,1A | 300 | 4 | e | 1.6kg | ||||||
| 100/5,1A | 200 | 2 | e | 1.6kg | ||||||
| 120/5,1A | 240 | 2 | e | 1.6kg | ||||||
| 150/5,1A | 300 | 2 | e | 1.6kg | ||||||
| 200/5,1A | 200 | 1 | e | 1.6kg | ||||||
| 240/5,1A | 240 | 1 | e | 1.6kg | ||||||
| 250/5,1A | 250 | 1 | e | 1.6kg | ||||||
| 300/5,1A | 300 | 1 | e | 1.2kg | ||||||
| 400/5A | 400 | 1 | e | 1.3kg | ||||||
| 500/5A | 500 | 1 | c | 0.9kg | ||||||
| 600/5A | 600 | 1 | c | 0.9kg | ||||||
| 750/5A | 750 | 1 | c | 0.9kg |
