CS-3376CX
カテゴリ: 電子材料
- RISHOLITE
CS-3376CX
低伝送損失 ＰＰＥ
Dk=3.2@1GHz
Df=0.0030@1GHz
- RISHOLITE
CS-3376C
低伝送損失 ＰＰＥ
Dk=3.3@1GHz
Df=0.0028@1GHz
特長
- 両面プリント配線板用材料です。
- 誘電特性に優れます。
ＣＸタイプ：Dk=3.2 / Df=0.0030 (1GHz)
Ｃタイプ： Dk=3.3 / Df=0.0028 (1GHz)
- Tg=185℃です。
- 板厚精度に優れインピーダンスコントロールが容易です。
用途
- 高周波部品基板
- 携帯電話基地局関連（アンテナ、アンプ）
- 車載用途（ＧＰＳアンテナ、ＥＴＣ関連）

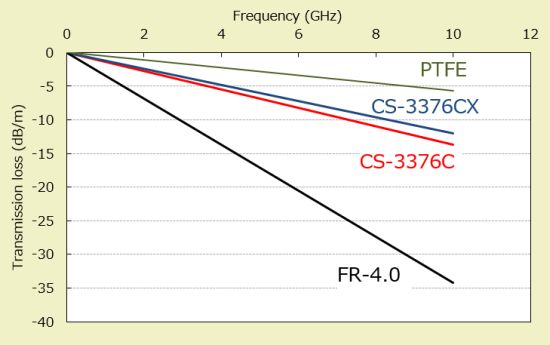

伝送損失
誘電特性の周波数依存性
比誘電率の周波数依存性
誘電正接の周波数依存性
一般特性
| 項目 | 単位 | 処理 | CS-3376C | CS-3376CＸ | |
|---|---|---|---|---|---|
| グレード | ANSI | − | − | − | − |
| JIS | − | − | − | − | |
| 絶縁抵抗 | 常態 | MΩ | C-96/20/65 | 3×107 | 3×107 |
| 処理後 | +D-2/100 | 2×106 | 2×106 | ||
| 体積抵抗率 | 常態 | MΩm | C-96/20/65 | 3×106 | 3×106 |
| 処理後 | +C-96/40/90 | 1×106 | 1×106 | ||
| 表面抵抗 | 常態 | MΩ | C-96/20/65 | 2×107 | 2×107 |
| 処理後 | +C-96/40/90 | 3×106 | 3×106 | ||
| 比誘電率(1GHz) | 常態 | − | Ａ | 3.3 | 3.2 |
| 誘電正接(1GHz) | 常態 | − | Ａ | 0.003 | 0.003 |
| 曲げ強さ | ヨコ | MPa | Ａ | 380 | 360 |
はんだ耐熱性 （フロート） | 260℃ | 秒 | Ａ | 300以上 | 300以上 |
| 銅箔引き剥がし強さ | 18μm | kN/m | Ａ | 1.4 | 1.4 |
| 吸水率 | ％ | E-24/50 +D-24/23 | 0.10 | 0.11 | |
| 耐燃性 (UL法) | − | Ａ | 94V-0 | 94V-0 | |
| ガラス転移温度 | TMA | ℃ | Ａ | 165 | 165 |
| DMA | 185 | 185 | |||
| 線膨張係数 | タテα1 | ppm/℃ | Ａ | 15 | 20 |
| ヨコα1 | 15 | 20 | |||
| 厚さα1 | 69 | 90 | |||
| 厚さα2 | 330 | 430 | |||
※上表の数値は、1.6mm厚における弊社での測定一例であり、測定方法、測定条件によって変る場合があります。
※試験方法は、JIS C 6481に基づきます。（但し、耐燃性はUL-94に準拠）
標準仕様
CS-3376CX CS-3376C 標準仕様
| 板厚(mm) | 0.1 / 0.2 / 0.3 / 0.4 / 0.5 / 0.6 / 0.8 / 1.0 / 1.2 / 1.6 |
|---|---|
| 銅箔(μm) | 12 / 18 / 35 / 70 |
上記以外の板厚仕様についても、別途ご相談に応じます。
