CS-3379A・CS-3379AD
カテゴリ: 電子材料
低伝送損失 ＰＰＥ
RISHOLITE
CS-3379A
E-glass
Dk=3.6@30GHz
Df=0.0043@30GHz
☆プリプレグES-3329Aもございます
RISHOLITE
CS-3379AD
Low Dk glass
Dk=3.3@30GHz
Df=0.0036@30GHz
☆プリプレグES-3329ADもございます
特長
CS-3379A / CS-3379AD
- 吸水率が低い。0.1%以下(板厚:1.0mm)
- 多層成型が可能※
用途
CS-3379A / CS-3379AD
- 携帯電話基地局関連(5Gアンテナ、パワーアンプ)
- 次世代サーバ､ルータ
- 車載用途(ミリ波アンテナ、ETC)
誘電特性の周波数依存性

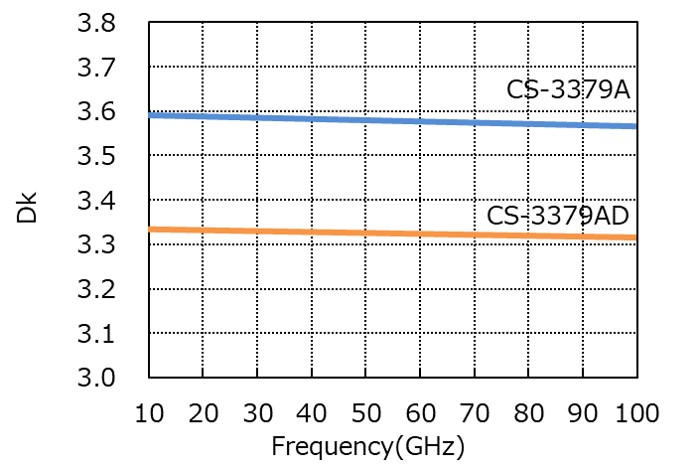

＜比誘電率＞

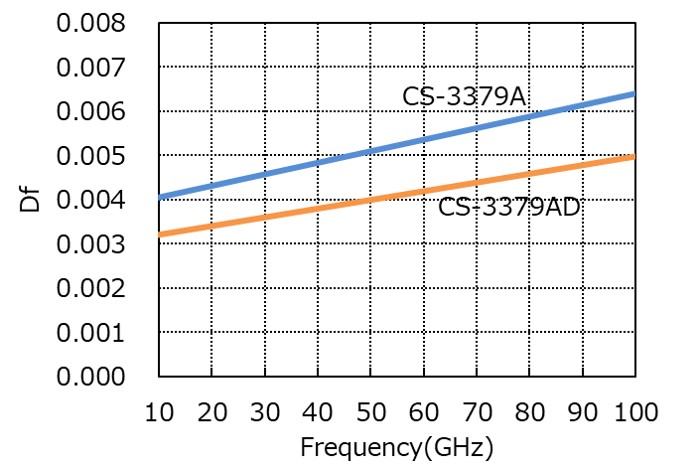

＜誘電正接＞
一般特性
| 試験項目 | 単位 | 処理 | CS-3379A | CS-3379AD | |
|---|---|---|---|---|---|
| ガラス布 | E glass | Low Dk glass | |||
| 比誘電率 | 1GHz | — | C-24/25/50 | 3.6 | 3.3 |
| 10GHz | 3.6 | 3.3 | |||
| 30GHz | 3.6 | 3.3 | |||
| 80GHz | 3.6 | 3.3 | |||
| 誘電正接 | 1GHz | — | C-24/25/50 | 0.0038 | 0.0030 |
| 10GHz | 0.0041 | 0.0032 | |||
| 30GHz | 0.0043 | 0.0036 | |||
| 80GHz | 0.0059 | 0.0046 | |||
| ガラス転移温度 | DMA | ℃ | Ａ | 220 | |
| 熱膨張係数 (XY方向) | α1 | ppm/℃ | 13 / 13 | ||
| 熱膨張係数 (Z方向) | α1 | 46 | |||
| α2 | 211 | ||||
| 熱膨張率 （Z方向） | 30→260℃ | % | 2.4 | ||
| T-300 | min | E-2/105 | 120< | ||
| 吸水率 | % | E-24/50+D-24/23 | 0.07 | ||
| 曲げ強度 （タテ／ヨコ） | MPa | A | 400 / 385 | ||
| 曲げ弾性率 （タテ／ヨコ） | GPa | 18 / 18 | |||
| ヤング率 | 19 | ||||
| ポアソン比 | − | 0.18 | |||
| 絶縁抵抗 | 常態 | MΩ | C-96/20/65 | 1×109 | |
| 体積抵抗率 | 常態 | MΩm | C-96/20/65 | 7×107 | |
| 表面抵抗 | 常態 | MΩ | C-96/20/65 | 2×109 | |
| はんだ耐熱性 | 300℃ﾌﾛｰﾄ | sec | Ａ | 300< | |
| 銅箔引剥し強さ | 低粗度銅箔 | kN/m | A | 0.6 （18μｍ） | |
| 耐燃性 | UL94法 | 94V-0 | |||
（注）
- 上表の数値は弊社での測定例であり，測定方法・測定条件により，変わる場合があります。
- 試験方法はJIS C-6481に基づきます。（試料厚み1.0mm）
- A-受理状態，C-恒温恒湿処理，D-浸水処理，E-加熱処理，数字は時間／温度／湿度を表します。
- 比誘電率／誘電正接：平衡型円板共振器法
CS-3379A / CS-3379AD 標準仕様
| 公称厚さ(mm) | 0.1 / 0.2 / 0.3 / 0.4 / 0.5 / 0.6 / 0.7 / 0.8 / 0.9 / 1.0 |
|---|---|
| 銅箔(μm) | 12 / 18 / 35 |
多層化用プリプレグ ES-3329A / ES-3329AD もございます。
公称厚さ(mm)：0.06 / 0.10 / 0.13
