CS-3379M
カテゴリ: 電子材料
RISHOLITE
CS-3379M
低伝送損失 ＰＰＥ
Dk=3.2@1GHz
Df=0.0010@1GHz
特長
- ミリ波帯においても誘電特性に優れます。
- 伝送損失特性は、ミリ波帯においてもＰＴＦＥ基板に匹敵します。
- 低吸水です。
- 難燃性はUL94V-0相当です。
- コストパフォーマンスに優れます。
用途
- ５Ｇアンテナ
- ミリ波レーダ
- サーバー、スイッチ

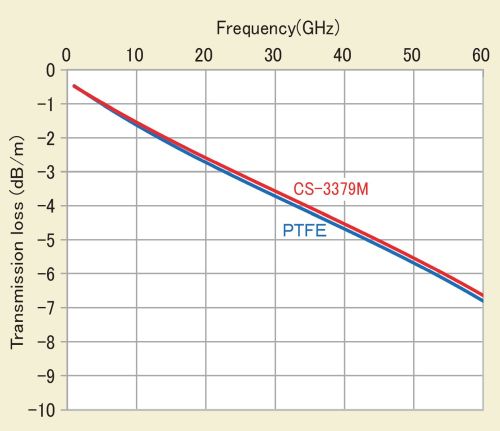

伝送損失
PTFE材より低価格であるも同等の性能を有します
誘電特性の周波数依存性

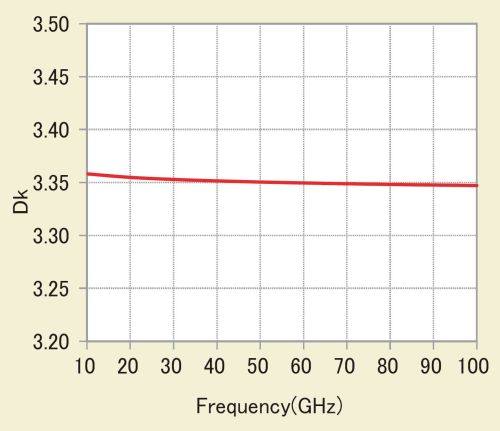

比誘電率 Dk
10ギガヘルツ、５Ｇ帯域である30ギガヘルツ、ミリ波レーダー帯域である80ギガヘルツにおいても、安定した性能を発揮します。

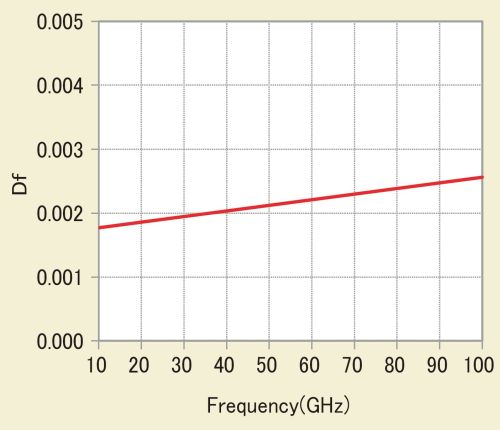

誘電正接 Df
10ギガヘルツ、５Ｇ帯域である30ギガヘルツ、ミリ波レーダー帯域である80ギガヘルツにおいても、安定した性能を発揮します。
一般特性
| 項目 | 単位 | 処理 | CS-3379M | |
|---|---|---|---|---|
| 比誘電率(Dk) | 10GHz | — | 20℃ | 3.36 |
| 28GHz | 3.35 | |||
| 80GHz | 3.35 | |||
| 誘電正接(Df) | 10GHz | — | 20℃ | 0.0018 |
| 28GHz | 0.0019 | |||
| 80GHz | 0.0024 | |||
| 絶縁抵抗 | 常態 | MΩ | C-96/20/65 | 3×108 |
| 処理後 | +D-2/100 | 3×107 | ||
| 体積抵抗率 | 常態 | MΩm | C-96/20/65 | 8×108 |
| 処理後 | +C-96/40/90 | 6×107 | ||
| 表面抵抗 | 常態 | MΩ | C-96/20/65 | 3×109 |
| 処理後 | +C-96/40/90 | 6×108 | ||
| 曲げ強さ | タテ | MPa | Ａ | 160 |
| ヨコ | 160 | |||
| 曲げ弾性率 | タテ | GPa | Ａ | 6 |
| ヨコ | 6 | |||
| ガラス転移温度 | ℃ | DMA | 205 | |
| 熱膨張率 | 厚み | ％ | 30→260℃ | 1.4 |
| 線膨張係数 （厚み） | α1 | ppm/℃ | Ａ | 30 |
| α２ | 150 | |||
| はんだ耐熱性 （フロート） | 260℃ | 秒 | Ａ | 300 OK |
| 銅箔引き剥がし強さ (HVLP) | 18μm (HVLP) | kN/m | Ａ | 0.7 |
| 35μm | 0.9 | |||
| 熱伝導率 | W/mK | レーザーフラッシュ | 0.6 | |
| 比重 | — | Ａ | 1.83 | |
| 吸水率 | ％ | E-24/50 +D-24/23 | 0.02 | |
| 耐燃性(UL法) | − | Ａ | 94V-0相当 | |
※試験方法はJIS C 6481 に準じます（試料厚み0.72mm）（Dk/Df試験除く）。
※Dk/Dfの試験方法は平衡型円板共振器法
※Ａ-受理状態、Ｃ-恒温恒温処理、Ｄ-浸水処理、Ｅ-加熱処理 数字は時間／温度／湿度をそれぞれ示します。
標準仕様
| 公称厚さ | 0.12 / 0.24 / 0.36 / 0.48 / 0.60 / 0.72 / 0.84 |
|---|---|
| 銅箔(μm) | 12 / 18 / 35 (HVLP) |
