6kV用 エポキシ樹脂ポストがいし（注型・成型）
カテゴリ: エポキシモールド電気機器
仕様
| 試験項目（単位） Test item | 形名（製品コード） / Type | |||
|---|---|---|---|---|
| JIS規格適合品 成型 EID6A1（EG10791） | JIS規格適合品 成型 EID6A2（EG10821） | EIH6A1（EG11231） | EIH6A2（EG11257） | |
| 公称電圧（kV） Nominal voltage | 6.6 | 6.6 | 6.6 | 6.6 |
| 商用周波耐電圧（kV） Power-frequency withstand voltage | 22 | 22 | 22 | 22 |
| 雷インパルス耐電圧（kV） Impulse withstand voltage | 60 | 60 | 60 | 60 |
| 商用周波閃絡電圧※（kV） Power-frequency flashover voltage | 55 | 55 | 55 | 55 |
| 50%雷インパルス電圧※（kV） 50％ impulse voltage | 90 | 90 | 90 | 90 |
| 曲げ耐荷重（1分間）（N） Bending strength（1 min.） | 1765 | 1765 | 7061 | 7061 |
| 引張り破壊荷重※（N） Tensile failing load | 19600< | 19600< | 19600< | 19600< |
| ねじり破壊荷重※（N-m） Torsional failing load | 49< | 196< | 196< | 196< |
| 表面漏れ距離（㎜） Creepage distance | 110 | 110 | 112 | 112 |
| 取付高さ（㎜） Installed height | 80 | 80 | 80 | 80 |
| 最大径（㎜ φ） Max. diameter | 52 | 52 | 75 | 75 |
| 質量（g） Mass | 345 | 340 | 726 | 718 |

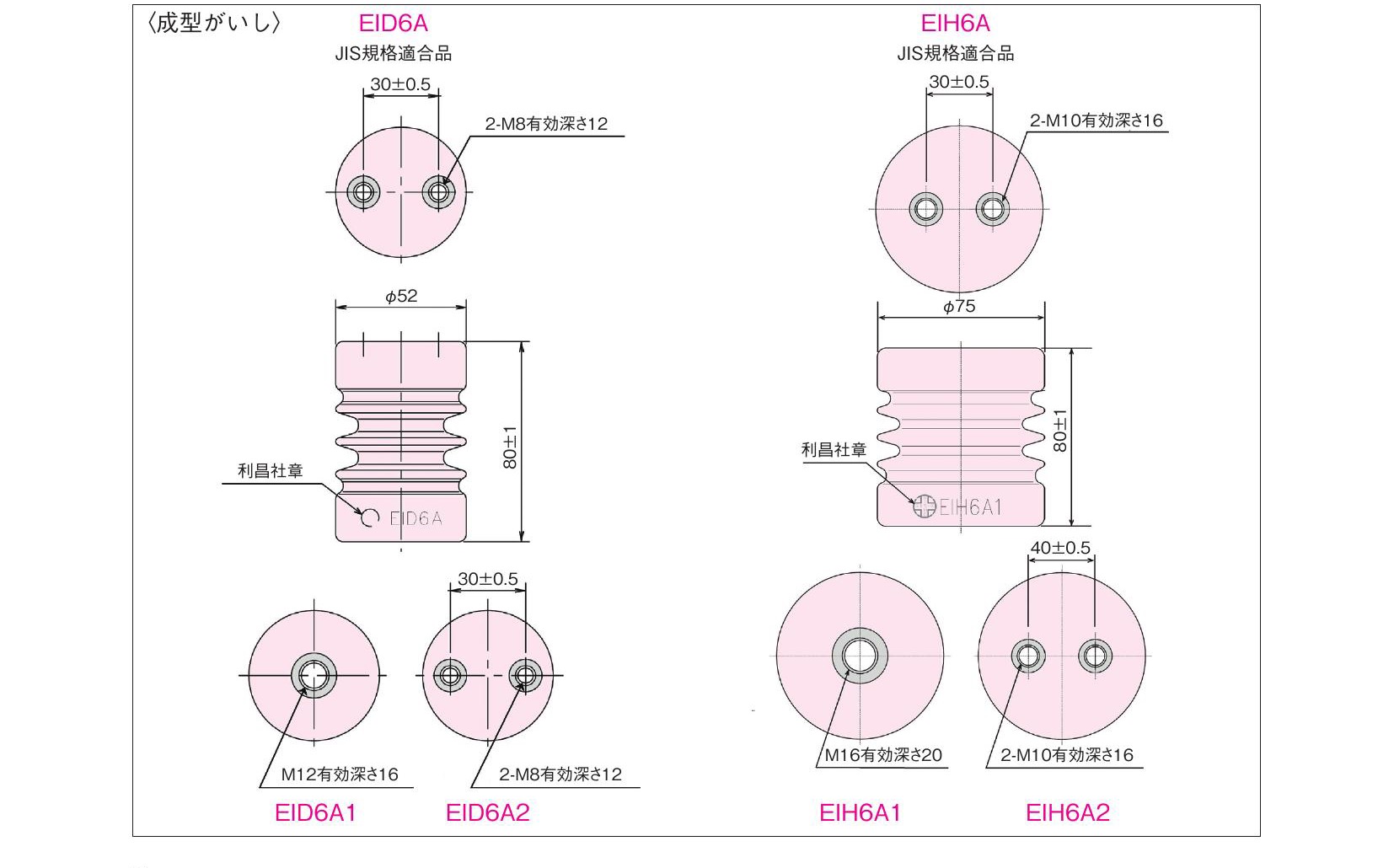

寸法図
注釈
- 曲げ耐荷重は頂部より+50㎜の点から荷重をかけた値を示しております。ただし、下部金具を固定側とし、ねじ部を全て固定した状態での値となります。
- 表面漏洩距離は、がいしの上部・端面部から下部・端面部までの距離を示しています。
- ※印は参考値を示しています。（※ =Reference value.）
