10kV用 エポキシ樹脂ポストがいし（注型）
カテゴリ: エポキシモールド電気機器
仕様
| 試験項目（単位）／Test item | 形名（製品コード）／Type | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| EM-10 （EG40345） | EM-10A-4 （EG41713） | EM-10B3-4 （EG43399） | EM-10N （EG40374） | EM-10NB3-2 （EG43403） | EL-10 （EG40257） | EL-10N （EG40781） | |||
| 特 性 値 | 公称電圧 Nominal voltage | kV | 11 | 16.5 | 11 | 16.5 | |||
商用周波耐電圧 Power-frequency withstand voltage | kV | 28 | 36 | 28 | 36 | ||||
雷インパルス耐電圧 Impulse withstand voltage | kV | 75 | 95 | 75 | 95 | ||||
商用周波閃絡電圧※ Power-frequency flashover voltage | kV | 70 | 60 | 85 | 70 | 80 | |||
50%雷インパルス電圧※ 50％ impulse voltage | kV | 120 | 95 | 125 | 105 | 120 | 135 | ||
曲げ耐荷重（１分間） Bending strength（1 min.） | N | 5880 | 8820 | ||||||
引張り破壊荷重※ Tensile failing load | N | 19600< | |||||||
ねじり破壊荷重※ Torsional failing load | N-m | 490< | |||||||
表面漏れ距離 Creepage distance | ㎜ | 172 | 225 | 160 | 190 | ||||
取付高さ Installed height | ㎜ | 115 | 145 | 115 | 145 | ||||
最大径 Max. diameter | ㎜ φ | 75 | 80 | 92 | 90 | ||||
質量 Mass | kg | 1.2 | 0.9 | 0.8 | 1.7 | 1.1 | 1.9 | 2.0 | |
- 曲げ耐荷重は頂部より+50㎜の点から荷重をかけた値を示しております。ただし。下部金具を固定側とし、ねじ部を全て固定した状態での値となります。
- 表面漏洩距離は、がいしの上部・端面部から下部・端面部までの距離を示しています。
- ※印は参考値を示しています。（※ =Reference value.）

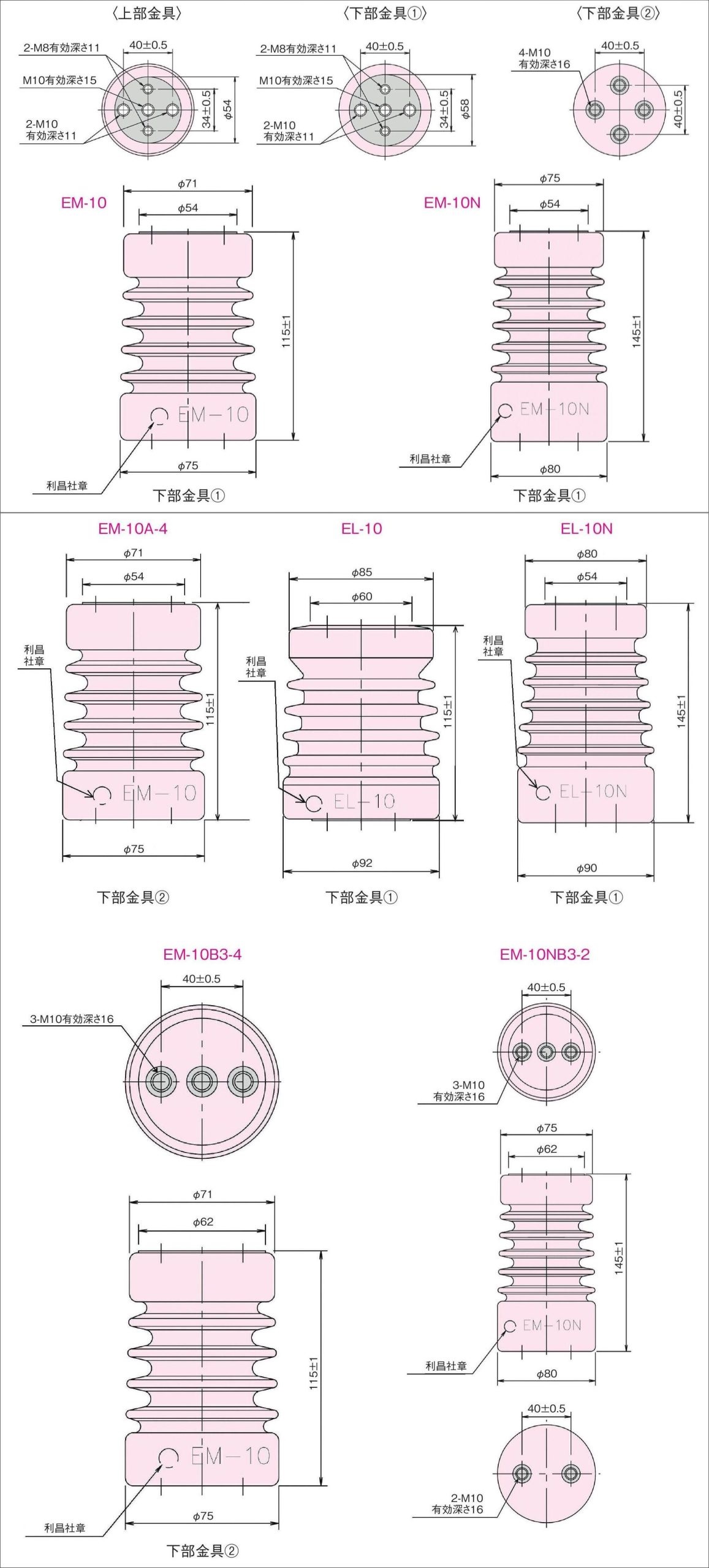

外形寸法
