6kV用 エポキシ樹脂ポストがいし（注型）
カテゴリ: エポキシモールド電気機器
仕様
| 試験項目（単位）／Test item | 形名（製品コード）／Type | |||||||
|---|---|---|---|---|---|---|---|---|
| EM-6 （EG44015） | EM-6A-4 （EG40622） | EM-6B-4 （EG43748） | EM-6B3-5 （EG43386） | EL-6 （EG40231） | EL-6FR （EG44392） | |||
| 特 性 値 | 公称電圧 Nominal voltage | kV | 6.6 | |||||
| 商用周波耐電圧 Power-frequency withstand voltage | kV | 22 | ||||||
| 雷インパルス耐電圧 Impulse withstand voltage | kV | 60 | ||||||
| 商用周波閃絡電圧※ Power-frequency flashover voltage | kV | 60 | 50 | 69 | ー | |||
| 50%雷インパルス電圧※ 50％ impulse voltage | kV | 110 | 85 | 95 | ー | |||
| 曲げ耐荷重（１分間） Bending strength（1 min.） | N | 5880 | 8820 | |||||
| 引張り破壊荷重※ Tensile failing load | N | 19600< | 29400< | |||||
| ねじり破壊荷重※ Torsional failing load | N-m | 490< | ー | |||||
| 表面漏れ距離 Creepage distance | ㎜ | 126 | 120 | 195 | ||||
| 取付高さ Installed height | ㎜ | 90 | 100 | |||||
| 最大径 Max. diameter | ㎜ φ | 75 | 86 | 85 | ||||
| 質量 Mass | kg | 1.0 | 0.8 | 0.6 | 0.7 | 1.2 | 1.1 | |
- 曲げ耐荷重は頂部より+50㎜の点から荷重をかけた値を示しております。ただし、下部金具を固定側とし、ねじ部を全て固定した状態での値となります。
- 表面漏洩距離は、がいしの上部・端面部から下部・端面部までの距離を示しています。
- ※印は参考値を示しています。（※ =Reference value.）

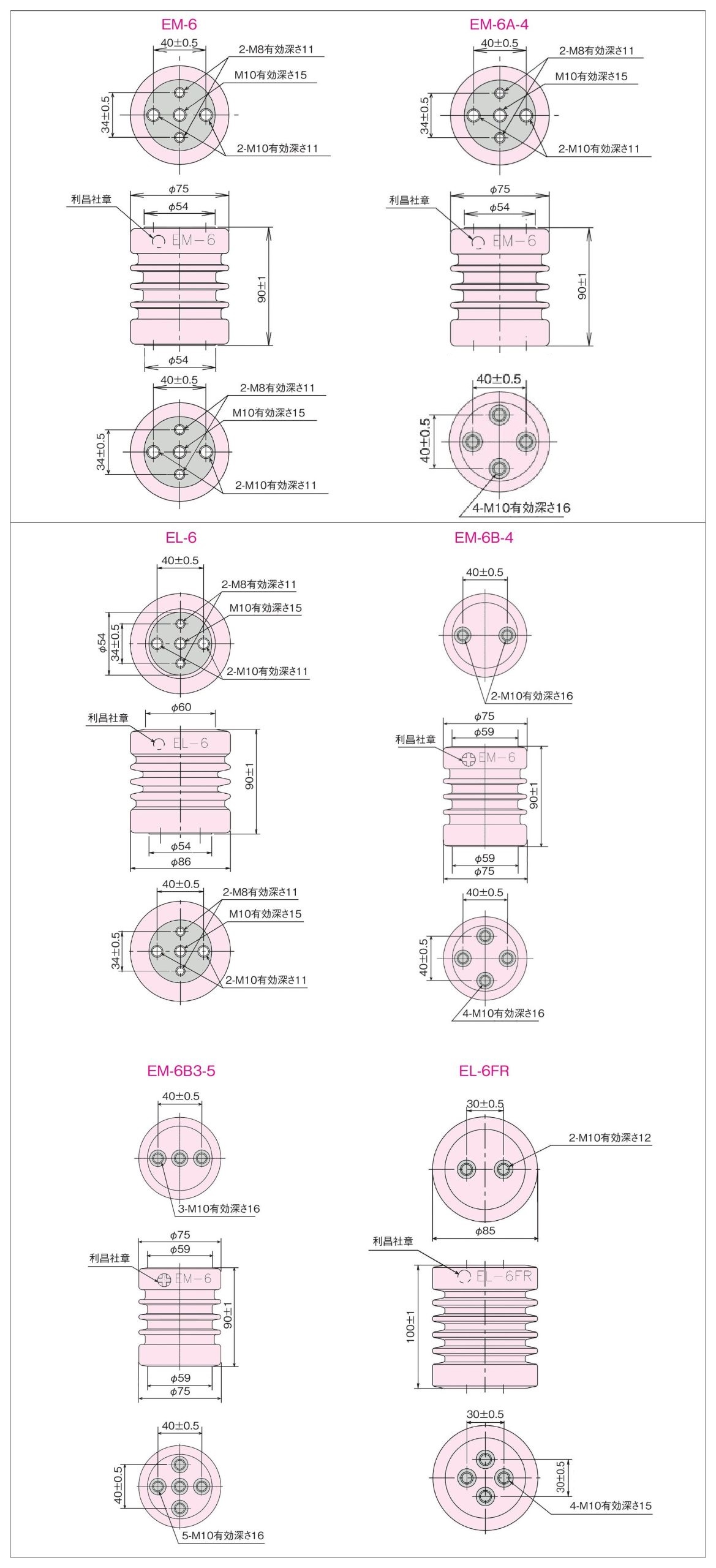

外形寸法
