60〜70kV用 エポキシ樹脂ポストがいし（注型）
カテゴリ: エポキシモールド電気機器
仕様
| 試験項目（単位）／Test item | 形名（製品コード）／Type | |||
|---|---|---|---|---|
| EM-60 （EG40518） | EM-70 （EG40521） | |||
| 特 性 値 | 公称電圧 Nominal voltage | kV | 66 | 77 |
| 商用周波耐電圧 Power-frequency withstand voltage | kV | 140 | 160 | |
| 雷インパルス耐電圧 Impulse withstand voltage | kV | 350 | 400 | |
| 商用周波閃絡電圧※ Power-frequency flashover voltage | kV | 200 | 260 | |
| 50%雷インパルス電圧※ 50％ impulse voltage | kV | 390 | 435 | |
| 曲げ耐荷重（１分間） Bending strength（1 min.） | N | 5880 | 5880 | |
| 引張り破壊荷重※ Tensile failing load | N | 19600< | 19600< | |
| ねじり破壊荷重※ Torsional failing load | N-m | 490< | 490< | |
| 取付高さ Installed height | ㎜ | 680 | 780 | |
| 最大径 Max. diameter | ㎜ φ | 174 | 150 | |
| 質量 Mass | kg | 14.1 | 17.8 | |
- 曲げ耐荷重は頂部より+50㎜の点から荷重をかけた値を示しております。ただし、下部金具を固定側とし、ねじ部を全て固定した状態での値となります。
- 表面漏洩距離は、がいしの上部・端面部から下部・端面部までの距離を示しています。
- ※印は参考値を示しています。（※ =Reference value.）

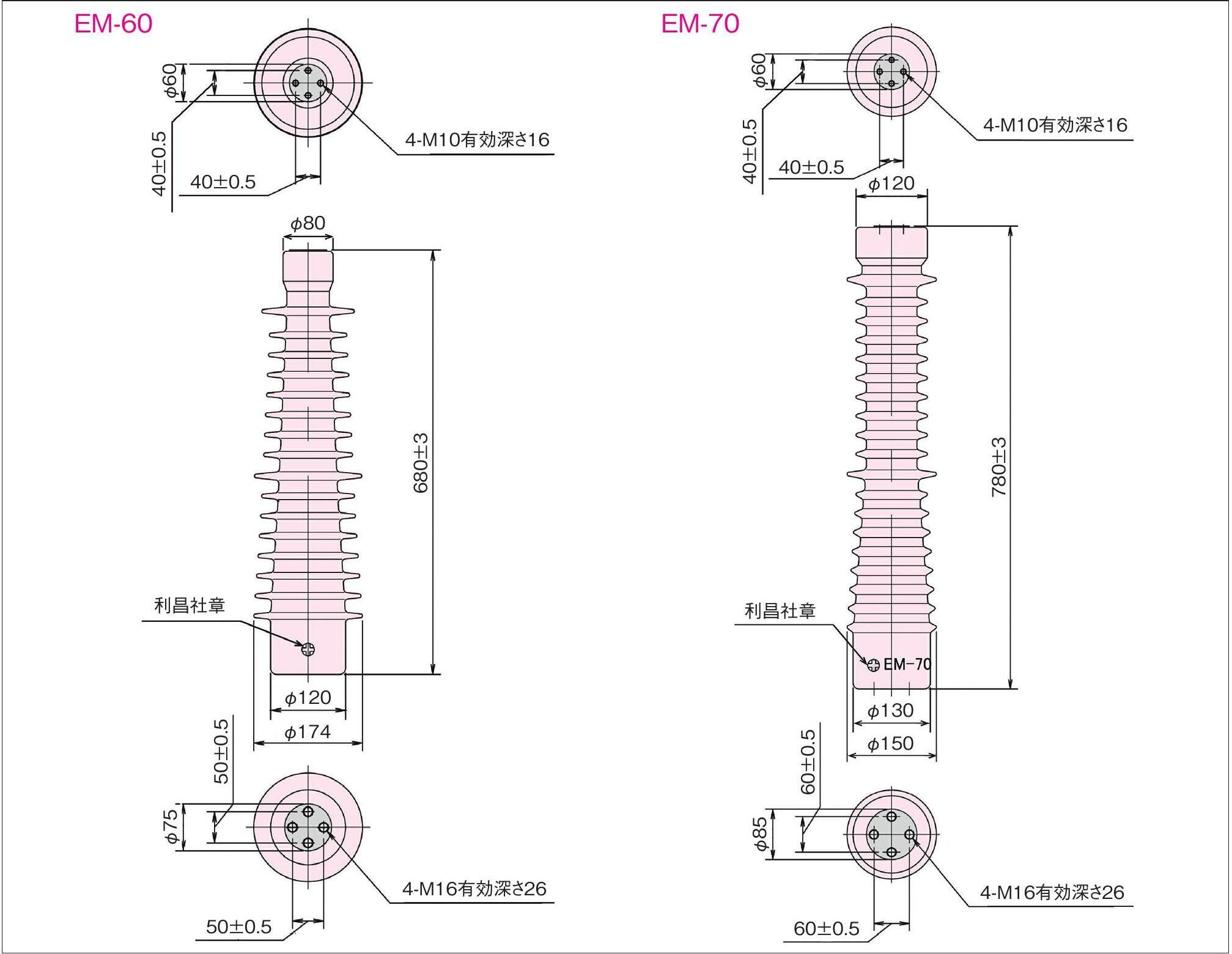

外形寸法
