特別高圧用ブスバー形変流器（11.5kV/23kV）
ER-225A / ER-520AN / ER-225B / ER-520BN
カテゴリ: エポキシモールド電気機器
特長
- ブスバー一体形
- 一般計器用、継電器用
- 屋内用

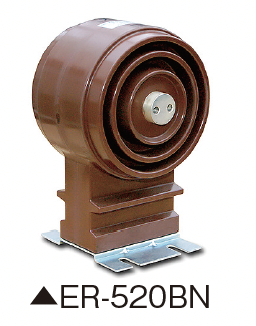

製品外観

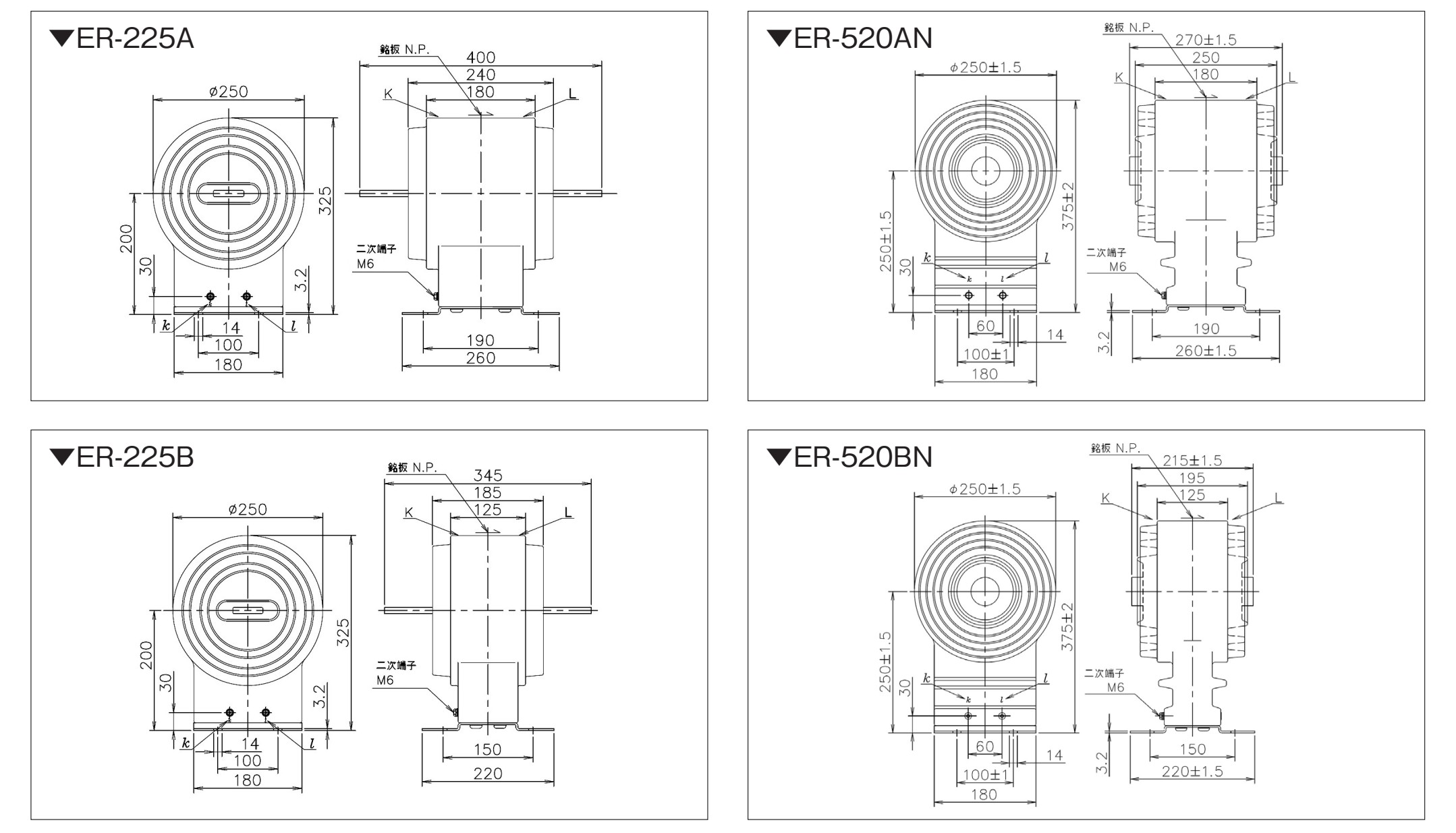

外形寸法

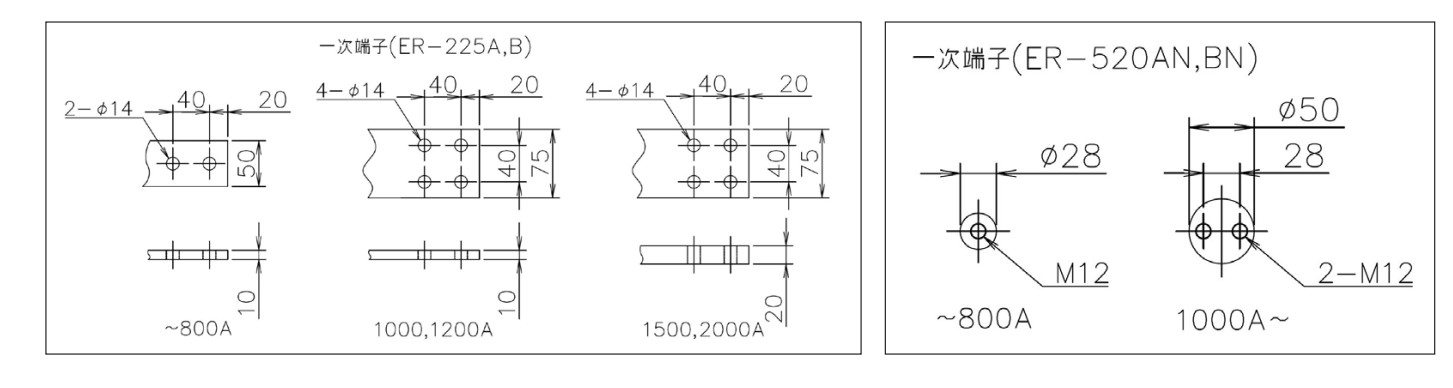

一次端子
仕様
準拠規格: JEC-1201-2007| 形名 Type | 変流比 Ratio | 定格負担 Rated burden | 確度階級 Accuracy class | 過電流定数 Over current constant | 最高電圧 Highest voltage | 耐電圧 AC/LI | 耐電流 S.T.C. | 周波数 Frequency | 最大質量 Max. Mass |
|---|---|---|---|---|---|---|---|---|---|
| ER-225A | 200/5,1A | 40VA | 1PS | n>10 | 11.5kV | 28/90kV | 40kA1秒 | 50/60Hz | 40kg |
| 300/5,1A | |||||||||
| 400/5,1A | |||||||||
| ER-225B | 500/5,1A | 32kg | |||||||
| 600/5,1A | |||||||||
| 750/5,1A | |||||||||
| 1000/5,1A | |||||||||
| 1200/5,1A | |||||||||
| 1500/5,1A | |||||||||
| 2000/5,1A | |||||||||
| ER-520AN | 200/5,1A | 40VA | 1PS | n>10 | 23kV | 50/125kV | 40kA1秒 | 50/60Hz | 45kg |
| 300/5,1A | |||||||||
| 400/5,1A | |||||||||
| ER-520BN | 500/5,1A | 36kg | |||||||
| 600/5,1A | |||||||||
| 750/5,1A | |||||||||
| 1000/5,1A | |||||||||
| 1200/5,1A | |||||||||
| 1500/5,1A | |||||||||
| 2000/5,1A |
- 二重比、ダブルコア品などの特殊品設計も承ります。
- 各形式とも、200〜2000A品まで製作可能ですが、負担、確度階級、過電流定数などの仕様が異なります。
