特別高圧用大電流丸貫通形変流器（11.5kV）
ER-500 / ER-501
カテゴリ: エポキシモールド電気機器
特長
- ケーブル、ブスバー貫通形
- 一般計器用、継電器用
- 屋内用

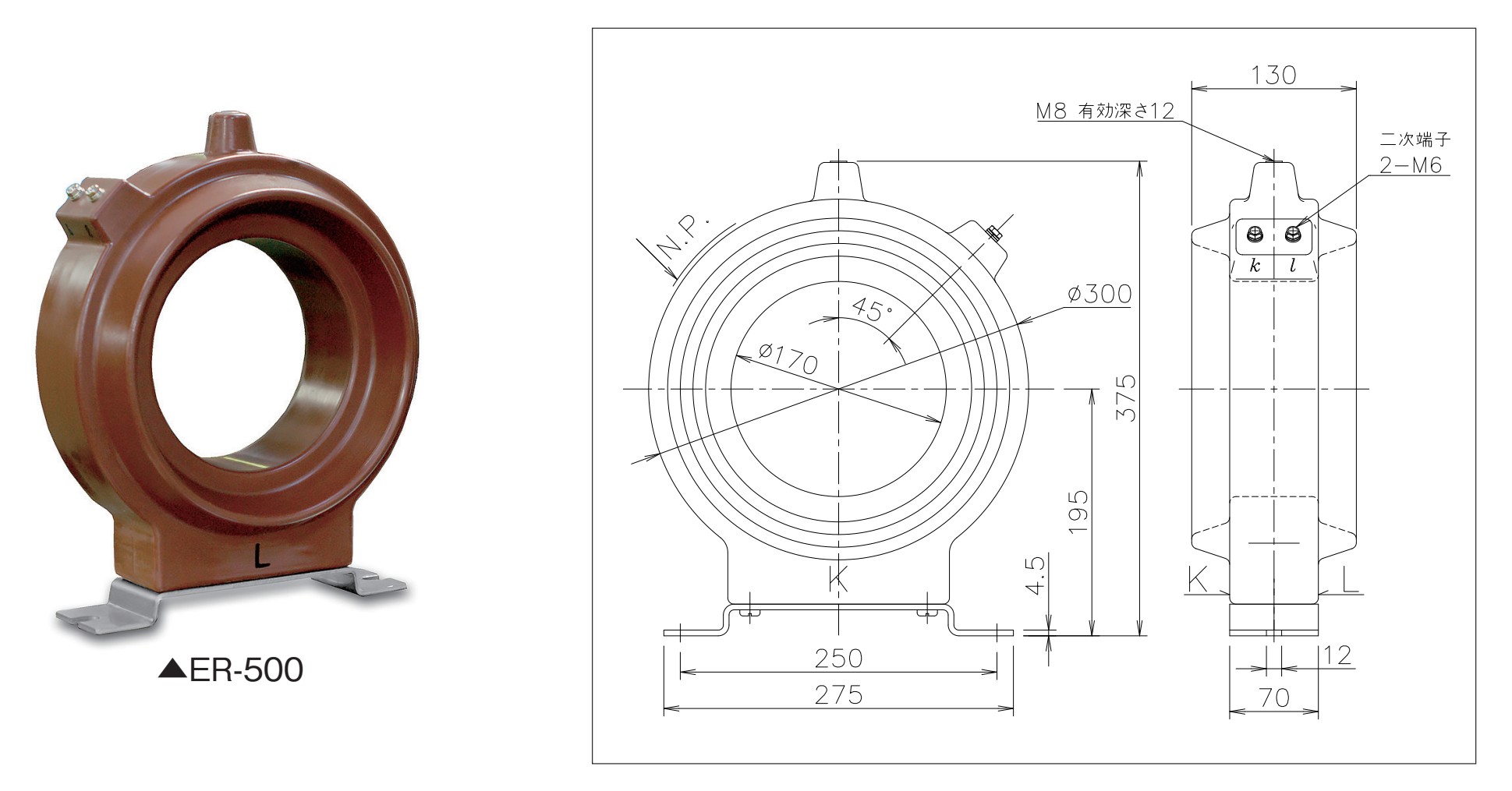

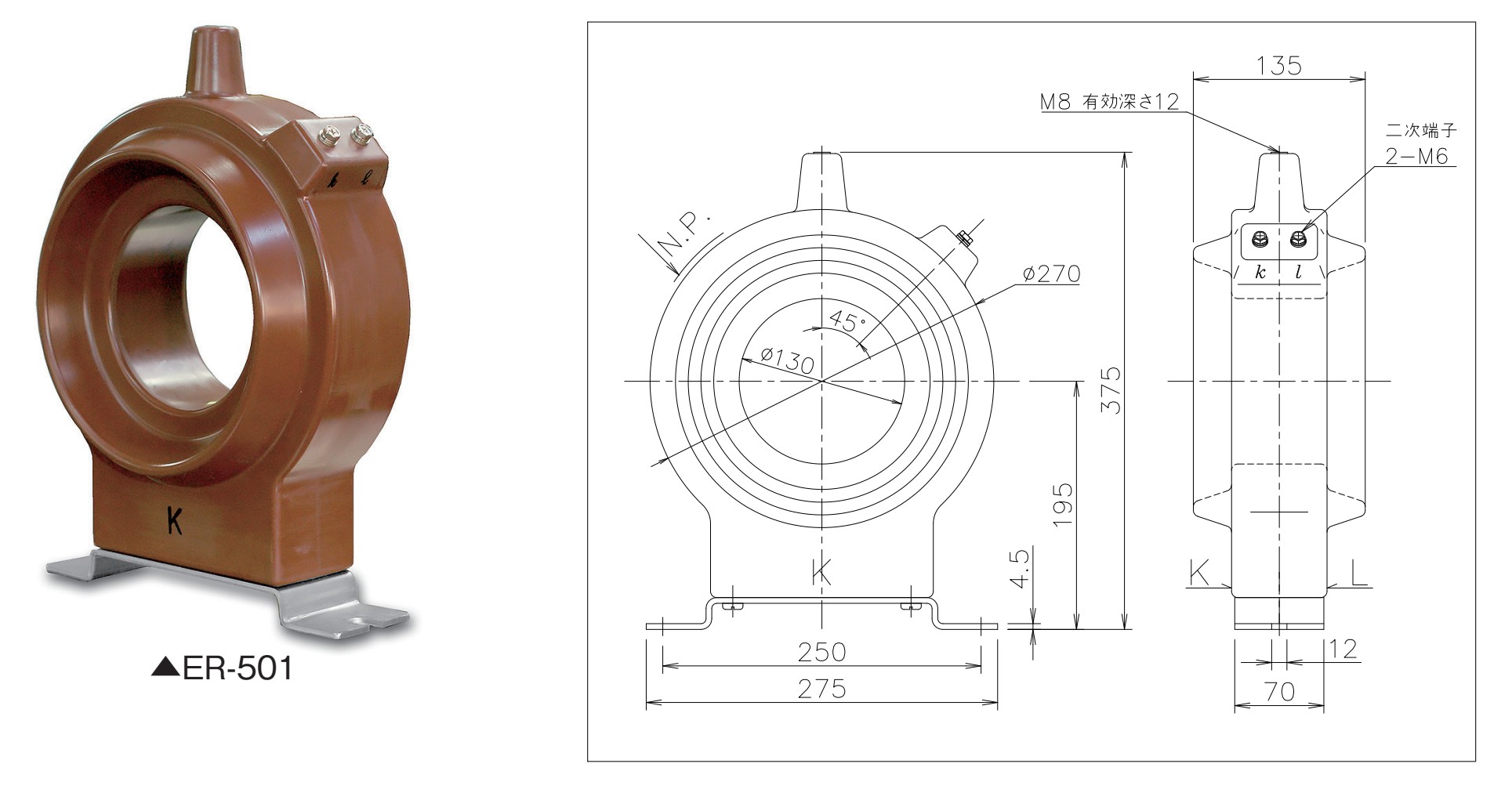

製品外観・外形寸法
仕様
準拠規格: JEC-1201-2007
| 形名 Type | 変流比 Ratio | 定格負担 Rated burden | 確度階級 Accuracy class | 過電流定数 Over current constant | 最高電圧 Highest voltage | 耐電圧 AC/LI | 耐電流 S.T.C. | 周波数 Frequency | 質量 Mass |
|---|---|---|---|---|---|---|---|---|---|
| ER-500 | 2000/5,1A | 40VA | 1PS | n>10 | 11.5kV | 28/75kV | 40kA1秒 | 50/60Hz | 12kg |
| 3000/5,1A | |||||||||
| 4000/5,1A | |||||||||
| 5000/5,1A | |||||||||
| 6000/5,1A | |||||||||
| ER-501 | 2000/5,1A | 40VA | 1PS | n>10 | 11.5kV | 28/75kV | 40kA1秒 | 50/60Hz | 12kg |
| 3000/5,1A | |||||||||
| 4000/5,1A | |||||||||
| 5000/5,1A | |||||||||
| 6000/5,1A |
- 変流器本体を横取付けする場合、取り付け強度を上げるために本体上部のM8埋込金具を構造物に固定して下さい。
- JIS規格、海外規格対応などの特殊品設計も承ります。
- 一次導体は貫通口モールド面より13mm以上の間隔を取って下さい。
