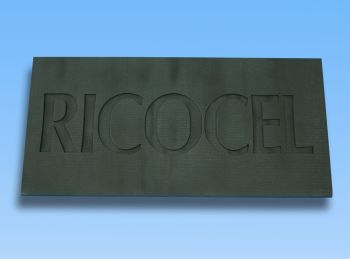

ES-3261A（リコセル）
カテゴリ: 電気絶縁材料・工業材料
RICOCEL
ＥＳ−３２６１Ａ
静電気拡散性 ガラスクロス布エポキシ樹脂積層板/高耐熱
特長
- 繰り返し使用に対する優れた耐久性。（国内実績：鉛フリーはんだ20,000回以上）
- 微細加工を可能にする優れた機械的強度
- フラックスや洗浄剤に対する優れた耐薬品性
- 大手EMSメーカーへの採用実績が示す抜群の信頼性
- 耐久性や洗浄性を補うためのテフロンコートが不要
用途

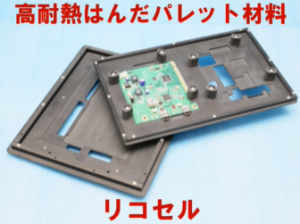

- フローはんだパレット
はんだフローパレット使用時の工程
はんだフローパレット使用のメリット
| パレットの使用 | ||
|---|---|---|
| 無し | 有り | |
| 実装歩留まり | − | 不良の低減 |
| マスキング作業 | 手作業 | パレットにセット |
| ライン幅の変更 | 基板サイズごとに設定 | 統一化 |
| 実装部品への熱ストレス | 大 | 小 |
一般特性
| 項目 | 単位 | 処理条件 | ES-3261A | |
|---|---|---|---|---|
| （6mm厚） | ||||
| 基材 | − | − | ガラス布 | |
| 樹脂 | − | − | エポキシ樹脂 | |
| 外観色 | − | − | 黒色 | |
| 表面抵抗※1 | 常態 | Ω／sq. | A | 105〜109 |
| 吸湿処理後 | 24-hour | − | ||
| 吸水率 | ％ | E-24/50 +D-24/23 | 0.02 | |
| 曲げ強度 | タテ | MPa | A | 550 |
| ヨコ | 470 | |||
| 曲げ弾性率 | タテ | MPa | A | 28000 |
| ヨコ | 26000 | |||
| 熱間曲げ強度※2 | タテ | MPa | 150℃ | 244 |
| ヨコ | 213 | |||
| 熱間曲げ弾性率 | タテ | MPa | 150℃ | 22000 |
| ヨコ | 18000 | |||
| 加熱後外観（2時間加熱） | ℃ | A | 300℃ OK | |
| 比重 | − | A | 1.95 | |
- 上表の数値は測定結果の一例であり、保証値ではありません。
- 試験方法はJIS K-6911に基づきます。
- 処理条件：A-受理状態、D-水浸せき処理、E-加熱処理、数字は時間/温度 を示します。
- ※1.ハイレスタ—ＵＰ（三菱化学社製）を用い、印加電圧 10Ｖ で測定を行いました。
- ※2.支点間距離80mmで実施しました。
設計・加工も承ります
頂戴するデータの種類や状態、注文枚数やサイズにもよりますので仕様・納期については都度ご相談をお願い致します。
データの種類：DXF（2D CAD標準形式）/GARBER（プリント基板製造用）/Gコード（NC加工プログラム）
試験データ
- ３００℃加熱減量
- 曲げ強さ／曲げ弾性率
- 耐フラックス性
- エンドミル加工性
- 薄底加工部の強度
- 薄壁加工部の強度
