高圧用巻線形変流器（6.9kV）
EU-6-CR
カテゴリ: エポキシモールド電気機器
特長
- 巻線形
- 一般計器用、継電器用
- 屋内用

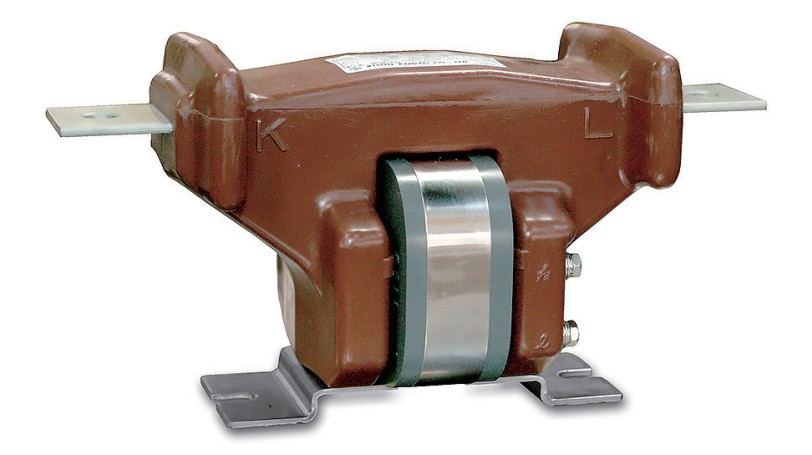

製品外観

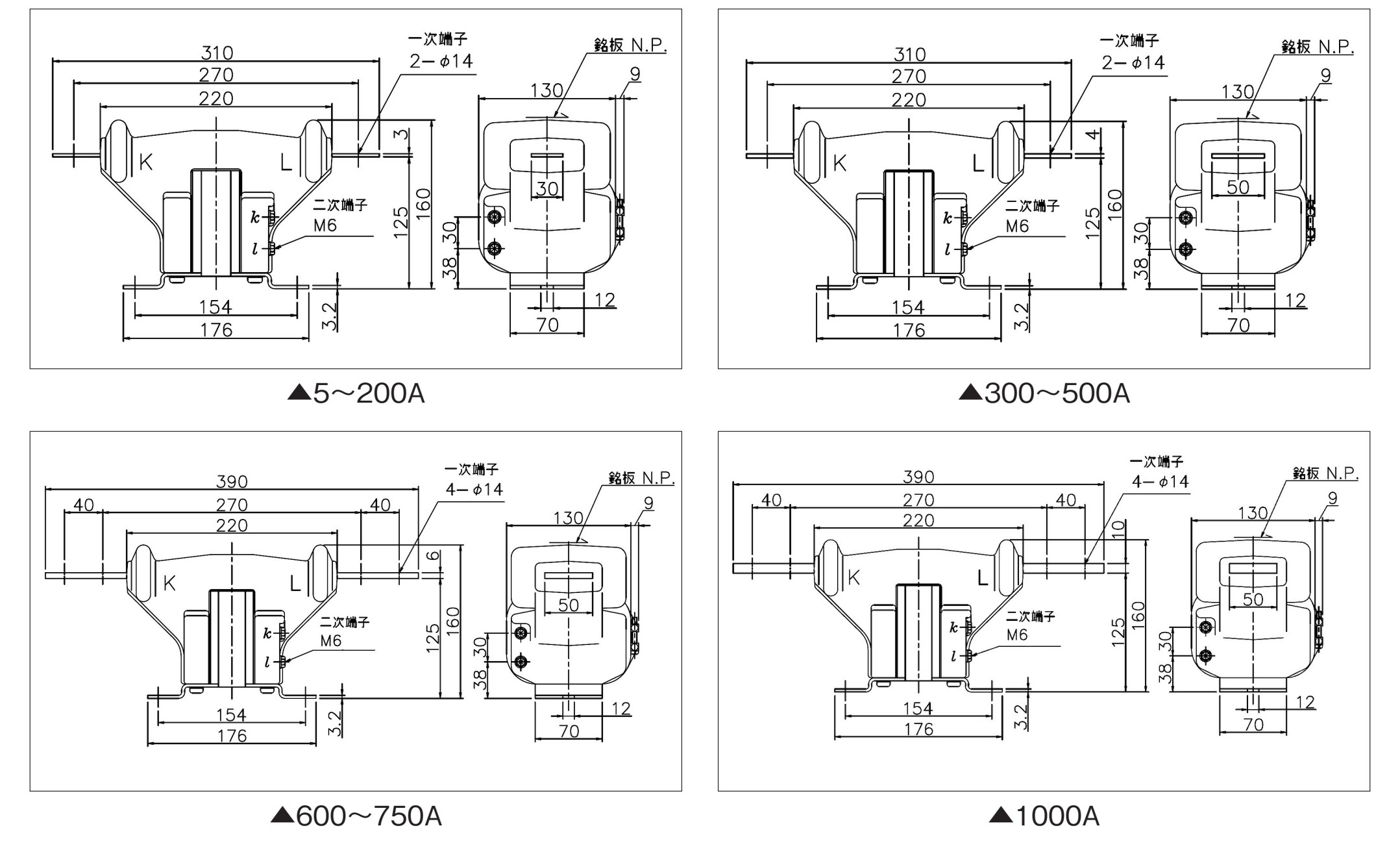

外形寸法
仕様
準拠規格: JEC-1201-2007
| 形名 Type | 変流比 Ratio | 定格負担 Rated burden | 確度階級 Accuracy class | 過電流定数 Over current constant | 最高電圧 Highest voltage | 耐電圧 AC/LI | 過電流強度 Over current strength | 周波数 Frequency | 質量 Mass |
|---|---|---|---|---|---|---|---|---|---|
| EU-6-CR | 5/5A | 40/25VA | 1PS | n>5/10 n>5（40VA時） n>10（25VA時） | 6.9kV | 22/60kV | 40倍 | 50/60Hz | 8kg |
| 10/5A | |||||||||
| 15/5A | |||||||||
| 20/5A | |||||||||
| 30/5A | |||||||||
| 40/5A | |||||||||
| 50/5A | |||||||||
| 75/5A | |||||||||
| 100/5A | |||||||||
| 150/5A | |||||||||
| 200/5A | |||||||||
| 300/5A | |||||||||
| 400/5A | |||||||||
| 500/5A | |||||||||
| 600/5A | |||||||||
| 750/5A | |||||||||
| 1000/5A | 9kg |
- JIS規格、海外規格対応などの特殊品設計も承ります。
