高圧用巻線形変流器（6.9kV）
EUH-60-CR / EUH-61-CR / EUH-62-CR
カテゴリ: エポキシモールド電気機器
特長
- 巻線形
- 一般計器用、継電器用
- 屋内用

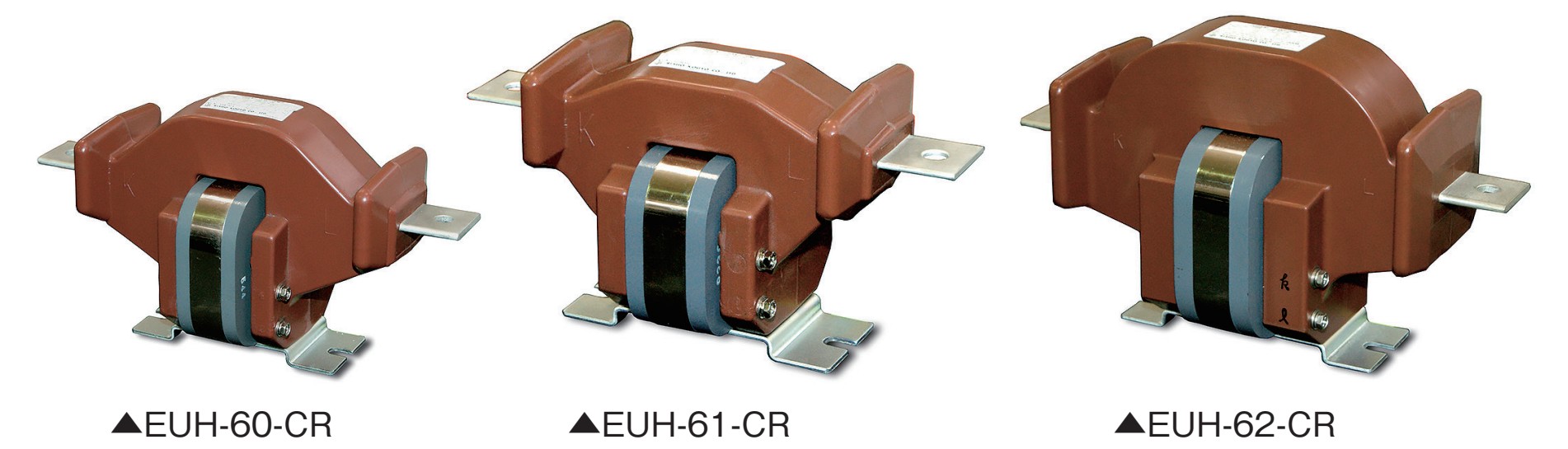

製品外観

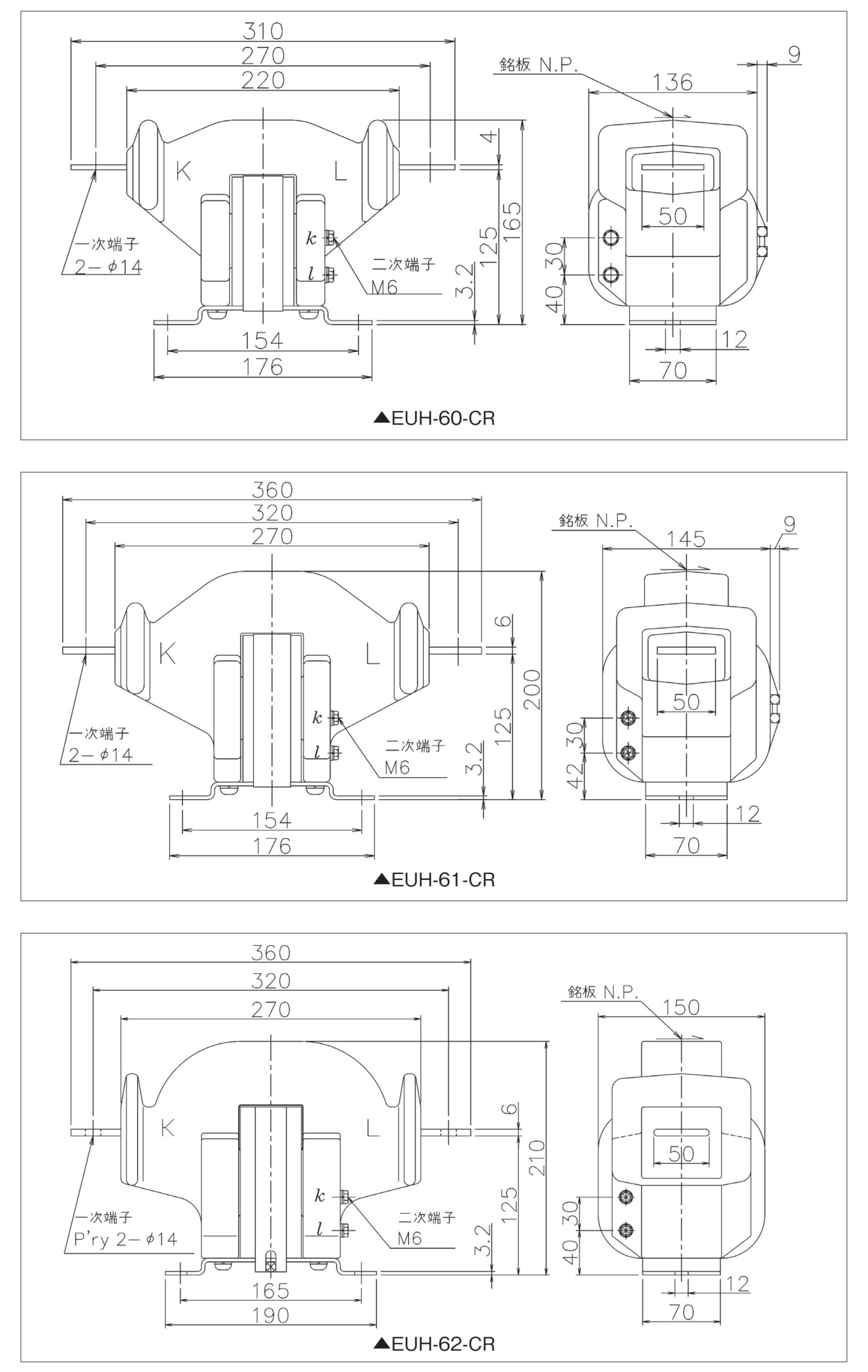

外形寸法
仕様
準拠規格: JEC-1201-2007
| 形名 Type | 変流比 Ratio | 定格負担 Rated burden | 確度階級 Accuracy class | 過電流定数 Over current constant | 最高電圧 Highest voltage | 耐電圧 AC/LI | 耐電流 S.T.C. | 周波数 Frequency | 質量 Mass |
|---|---|---|---|---|---|---|---|---|---|
| EUH-60-CR | 5/5,1A | 40/25VA | 1PS | n>5/10 n>5（40VA時） n>10（25VA時） | 6.9kV | 22/60kV | 75倍 | 50/60Hz | 9kg |
| 10/5,1A | |||||||||
| 15/5,1A | |||||||||
| 20/5,1A | |||||||||
| 30/5,1A | |||||||||
| 40/5,1A | |||||||||
| 50/5,1A | |||||||||
| 75/5,1A | |||||||||
| 100/5,1A | |||||||||
| 150/5,1A | |||||||||
| 200/5,1A | |||||||||
| 300/5,1A | |||||||||
| EUH-61-CR | 5/5,1A | 40/25VA | 1PS | n>5/10 n>5（40VA時） n>10（25VA時） | 6.9kV | 22/60kV | 150倍※ | 50/60Hz | 12kg |
| 10/5,1A | |||||||||
| 15/5,1A | |||||||||
| 20/5,1A | |||||||||
| 30/5,1A | |||||||||
| 40/5,1A | |||||||||
| 50/5,1A | |||||||||
| 75/5,1A | |||||||||
| 100/5,1A | |||||||||
| 150/5,1A | |||||||||
| 200/5,1A | |||||||||
| 300/5,1A | 40kA1秒 | ||||||||
| 400/5,1A | |||||||||
| 500/5,1A | |||||||||
| 600/5,1A | |||||||||
| EUH-62-CR | 10/5,1A | 40/25VA | 1PS | n>5/10 n>5（40VA時） n>10（25VA時） | 6.9kV | 22/60kV | 250倍※ | 50/60Hz | 15kg |
| 15/5,1A | |||||||||
| 20/5,1A | |||||||||
| 30/5,1A | |||||||||
| 40/5,1A | |||||||||
| 50/5,1A | |||||||||
| 75/5,1A | |||||||||
| 80/5,1A | |||||||||
| 100/5,1A | |||||||||
| 150/5,1A | |||||||||
| 200/5,1A | 40kA1秒※ | ||||||||
| 300/5,1A | 40kA1秒 | ||||||||
| 400/5,1A | |||||||||
| 500/5,1A | |||||||||
| 600/5,1A |
- ※ 耐電流の保証条件はCT二次側に定格負担の25%以上接続時のみとします
- JIS規格対応、特殊変圧比品などの特殊品設計も承ります
