特別高圧用丸貫通形変流器（17.25kV/23kV/34.5kV）
EUT-10H / ER-356 / ER-534 / ER-533
カテゴリ: エポキシモールド電気機器
特長
- ケーブル、ブスバー貫通形
- 一般計器用、継電器用
- 屋内用

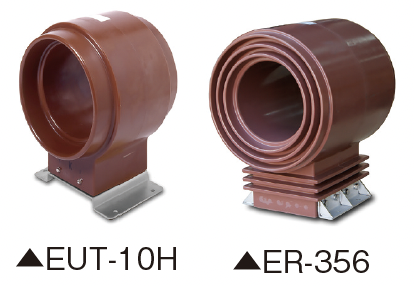

製品外観

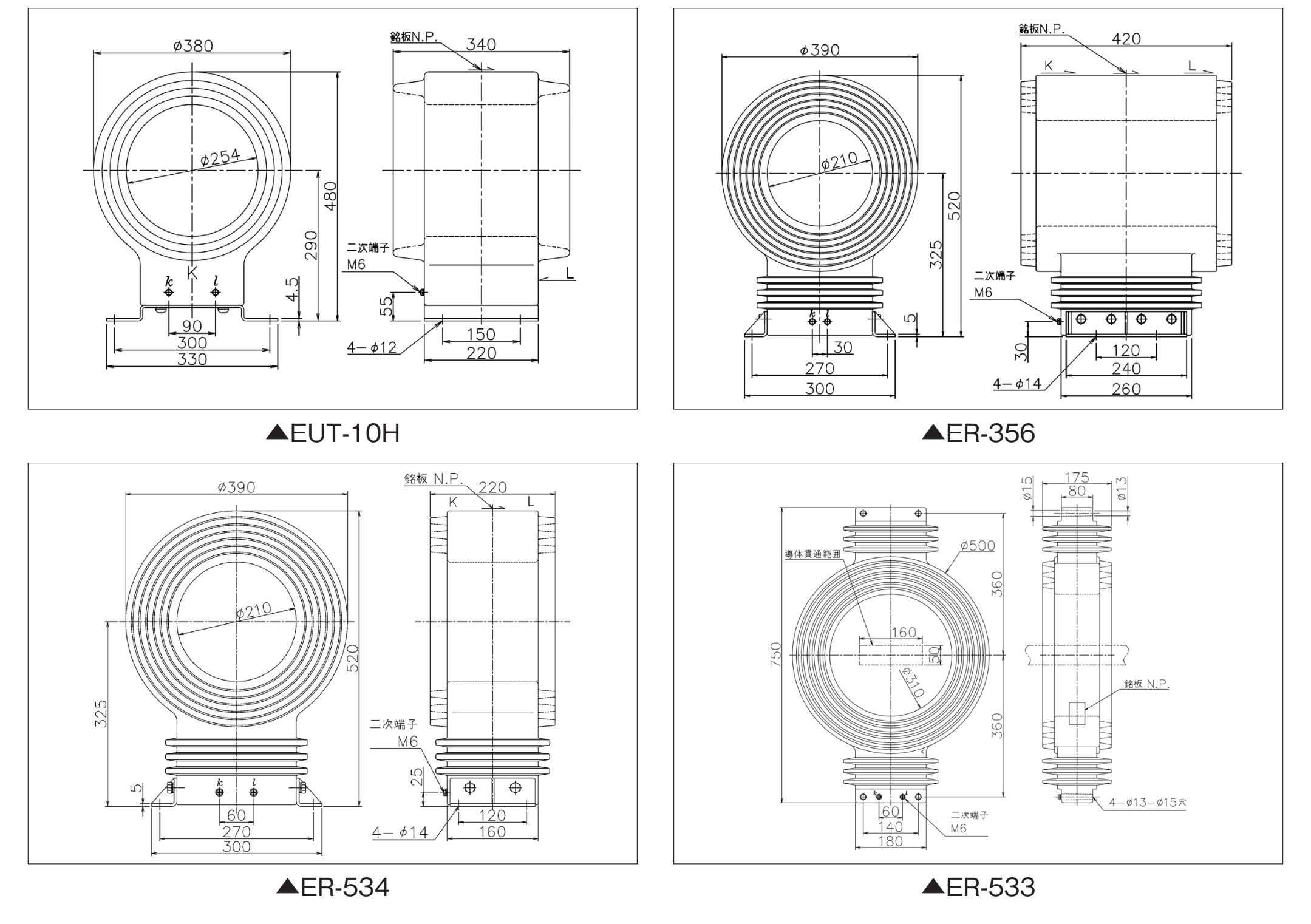

外形寸法
仕様
準拠規格: JEC-1201-2007| 形名 Type | 変流比 Ratio | 定格負担 Rated burden | 確度階級 Accuracy class | 過電流定数 Over current constant | 最高電圧 Highest voltage | 耐電圧 AC/LI | 耐電流 S.T.C. | 周波数 Frequency | 最大質量 Max. Mass |
|---|---|---|---|---|---|---|---|---|---|
| EUT-10H | 2000/5A | 100VA | 1PS | n>10 | 17.25kV | 39/100kV | 40kA1秒 | 50/60Hz | 65kg |
| 3000/5A | |||||||||
| 4000/5A | |||||||||
| 5000/5A | |||||||||
| 6000/5A | |||||||||
| ER-356 | 2000/5,1A | 100VA | 1PS | n>10 | 23kV | 50/125kV | 40kA1秒 | 50/60Hz | 115kg |
| 3000/5,1A | |||||||||
| 4000/5,1A | |||||||||
| 5000/5,1A | |||||||||
| 6000/5,1A | |||||||||
| ER-534 | 500/5A,1A | 40VA | 1PS | n>10 | 23kV | 50/125kV | 40kA1秒 | 50/60Hz | 45kg |
| 600/5A,1A | |||||||||
| 750/5A,1A | |||||||||
| 1000/5A,1A | |||||||||
| 1200/5A,1A | |||||||||
| 1500/5A,1A | |||||||||
| 2000/5A,1A | |||||||||
| 2500/5A,1A | |||||||||
| 3000/5A,1A | |||||||||
| 4000/5A,1A | |||||||||
| 5000/5A,1A | |||||||||
| 6000/5A,1A | |||||||||
| ER-533 | 1500/5A,1A | 40VA | 1PS | n>10 | 34.5kV | 70/170kV | 40kA1秒 | 50/60Hz | 46kg |
| 2000/5A,1A | |||||||||
| 2500/5A,1A | |||||||||
| 3000/5A,1A | |||||||||
| 4000/5A,1A |
- JIS規格、海外規格対応や二重比、ダブルコア品などの特殊品設計も承ります。
- 一次導体は貫通口モールド面より、20mm以上（EUT-10H）、25mm以上（ER-356）、あるいは30mm以上（ER-534）の間隔を取って下さい。
