高圧用丸貫通形変流器（6.9kV）
EUT-6-R / EUT-6-RN
カテゴリ: エポキシモールド電気機器
特長
- ケーブル、ブスバー貫通形
- 一般計器用、継電器用
- 屋内用

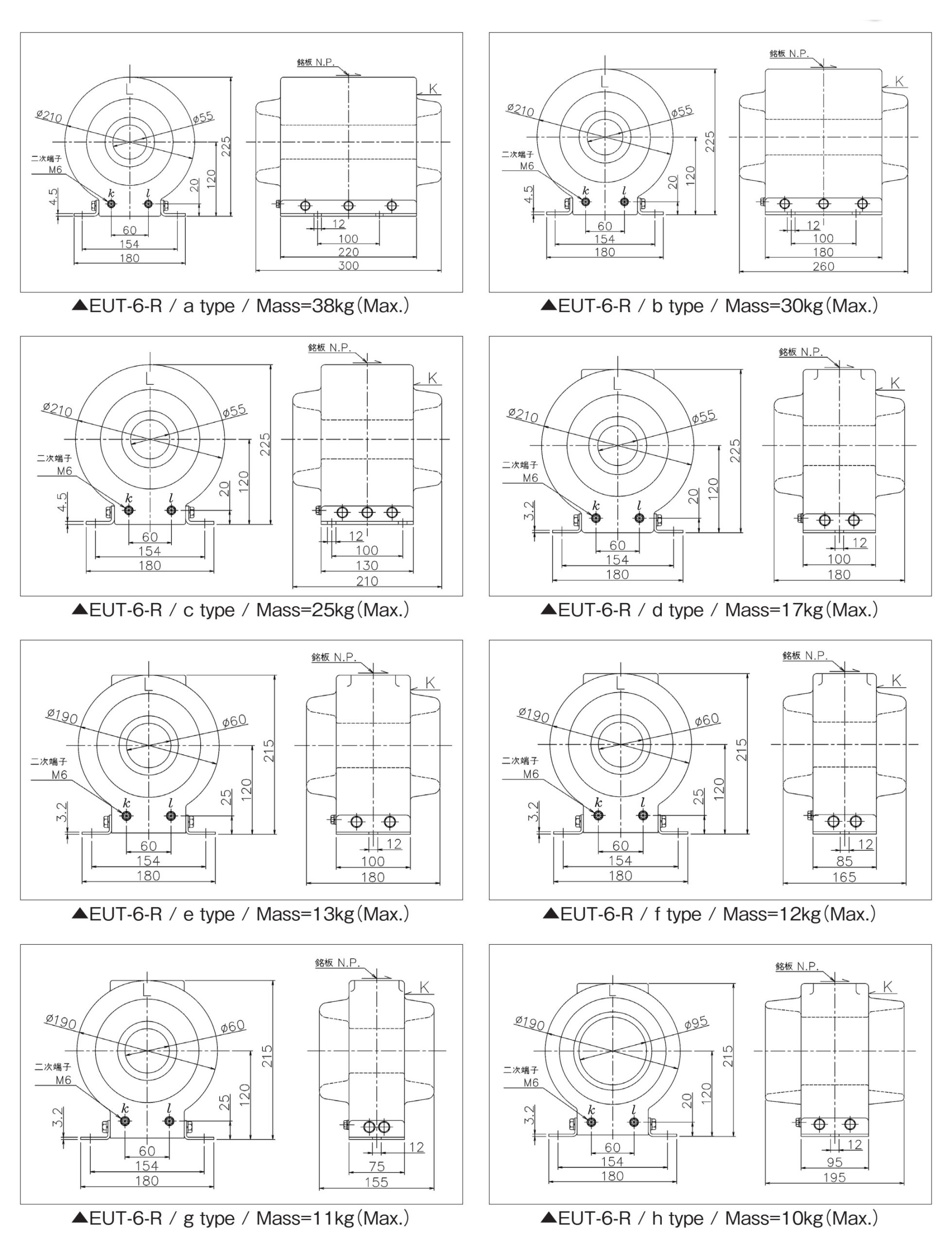

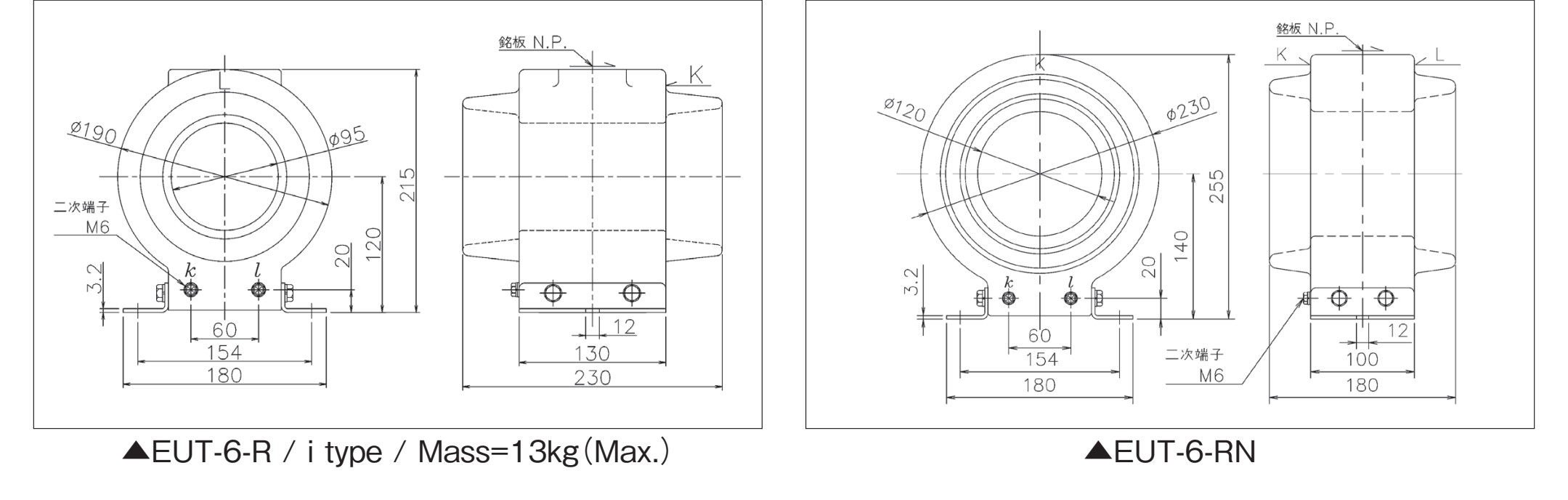

製品外観・外形寸法
仕様
準拠規格: JEC-1201-2007
| 形名 Type | 変流比 Ratio | サイズ Outline drawing | 定格負担 Rated burden | 確度階級 Accuracy class | 過電流定数 Over current constant | 最高電圧 Highest voltage | 耐電圧 AC/LI | 耐電流 S.T.C. | 周波数 Frequency |
|---|---|---|---|---|---|---|---|---|---|
| EUT-6-R | 75/5,1A | a | 40/25VA | 3PS | n>5/10 n>5（40VA時） n>10（25VA時） | 6.9kV | 22/60kV | 40kA1秒※ | 50/60Hz |
| 100/5,1A | b | ||||||||
| 150/5,1A | c | ||||||||
| 200/5,1A | d | 1PS | |||||||
| 300/5,1A | e | 40kA1秒 | |||||||
| 400/5,1A | f | ||||||||
| 500/5,1A | g | ||||||||
| 600/5,1A | g | ||||||||
| 750/5,1A | g | ||||||||
| 1000/5,1A | g | ||||||||
| 1200/5,1A | g | ||||||||
| 1500/5,1A | h | ||||||||
| 2000/5,1A | h | ||||||||
| EUT-6-R | 150/5,1A | b | 40VA | 3PS | n>10 | 6.9kV | 22/60kV | 40kA1秒※ | 50/60Hz |
| 200/5,1A | c | 1PS | |||||||
| 300/5,1A | d | 40kA1秒 | |||||||
| 400/5,1A | d | ||||||||
| 500/5,1A | e | ||||||||
| 600/5,1A | f | ||||||||
| 750/5,1A | g | ||||||||
| 1000/5,1A | g | ||||||||
| 1200/5,1A | g | ||||||||
| 1500/5,1A | h | ||||||||
| 2000/5,1A | h | ||||||||
| EUT-6-RN | 600/5A | 40VA | 1PS | n>10 | 6.9kV | 22/60kV | 40kA1秒 | 50/60Hz | |
| 750/5A | |||||||||
| 1000/5A | |||||||||
| 1200/5A | |||||||||
| 1500/5A | |||||||||
| 2000/5A | |||||||||
| 2500/5A | |||||||||
| 3000/5A | |||||||||
| 4000/5A | |||||||||
- ※ 耐電流の保証条件はCT二次側に定格負担の25%以上接続時のみとします。
- JIS規格、海外規格対応や二重比品などの特殊品設計も承ります。
- 一次導体は貫通口モールド面より5mm以上の間隔を取って下さい。
