FW-3000
カテゴリ: 電気絶縁材料・工業材料
-
フィラメントワインディングパイプ
製造方法

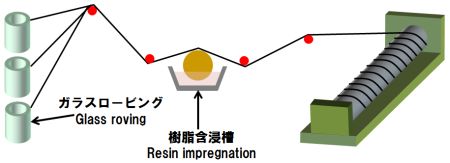

フィラメントワインディングとは、下図のように、ガラスロービング（粗紡糸）に樹脂を含浸させながら、テンションをかけ、型（マンドレル）に連続的に巻きつける製造方法です。 巻きつける際の角度を調整することにより、パイプの軸方向と周方向への強度を調整することができます。 マンドレルの形を変えることにより、直管、テーバー管、段付き管など、さまざまな形状のパイプを製造することも可能です。
用途
軽量かつ、機械的強度、電気絶縁性、耐薬品性、寸法安定性に優れますので、下記のような用途にご利用いただけます。- フィルム・金属箔・繊維・紙・印刷物などを巻き取る芯
- 各種ローラー
- 各種絶縁筒
- 絶縁ワッシャ・絶縁ブッシュ
- 消弧室筒
- 絶縁操作軸
- 各種配管
製造可能寸法
| 最大内径 | 600mm |
|---|---|
| 最小内径 | 40mm |
| 最大長さ | 4000mm |
一般特性
| 品番 | FW-3000 | ||
|---|---|---|---|
| 樹脂 | エポキシ | ||
| 基材 | ガラスロービング | ||
| ガラス含有量 | ％ | 67.5〜72.5 | |
| 比重 | – | 1.90〜2.05 | |
| 引張り強さ（長さ方向） | MPa | 60〜360 | |
| 曲げ強さ | 軸方向 | 100〜300 | |
| 周方向 | 150〜500 | ||
| 圧縮強さ | 150〜250 | ||
☆上記の数字は、測定値の一例であり保証値ではありません。またガラスロービングの巻き角度・構成によっても変動します。
