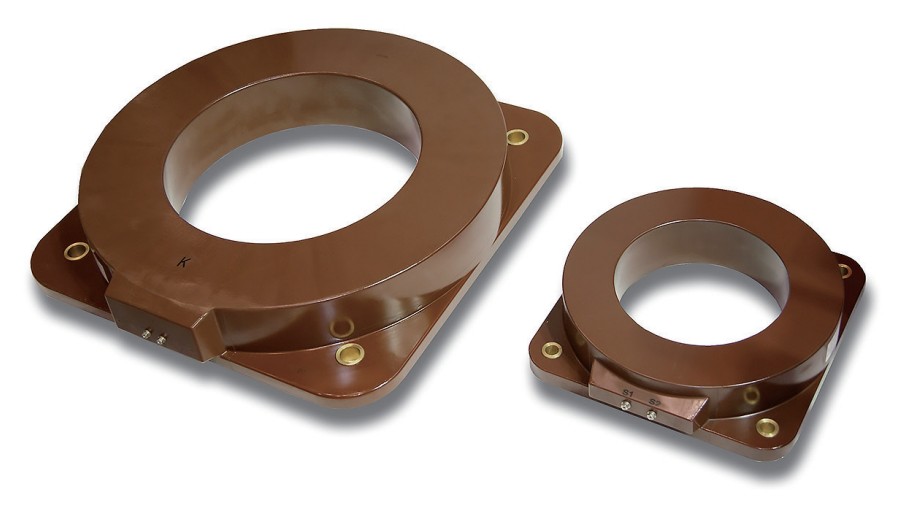

発電機用 大電流貫通形変流器
カテゴリ: エポキシモールド電気機器
概要
仕様・概要
| 使用場所 | 各種発電所等の発電機に設置 |
|---|---|
| 準拠規格 Standard | IEC/IEEE/JEC/JIS |
| 定格一次電流 Primary current | 数千〜40,000A |
| 定格二次電流 Secondary current | 1A or 5A |
| 確度階級 Accuracy class | 0.2〜 |
| 定格周波数 Frequency | 50Hz or 60Hz |
| 外形寸法 | ご要求仕様により専用に設計致します。 |
特別設計変成器

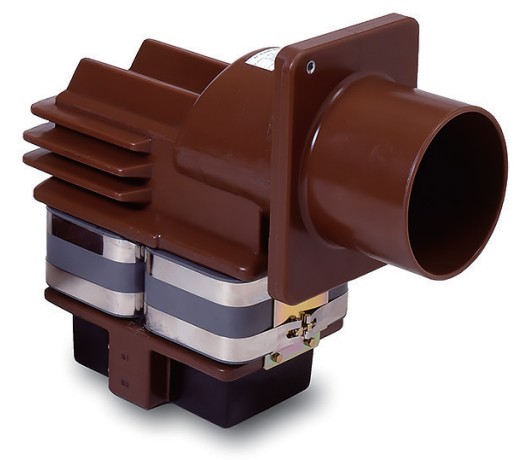

標準設計品とは別に、個別のお客様のご要望に応じた特別仕様・形状の変成器も設計・製作致しております。次の写真はその一例です。しゃ断器直結形ブッシング一体注形変流器

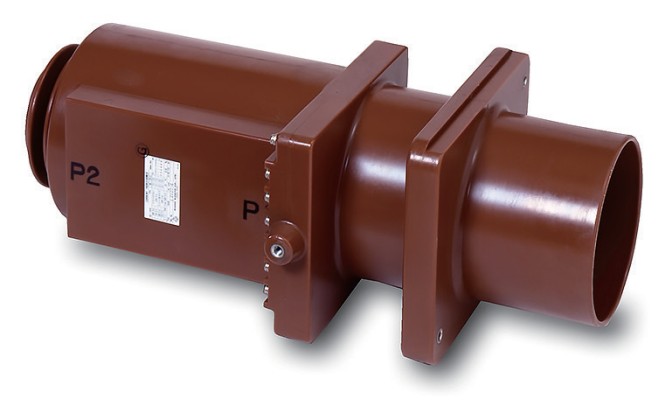

しゃ断器直結形ブッシング一体注形変流器

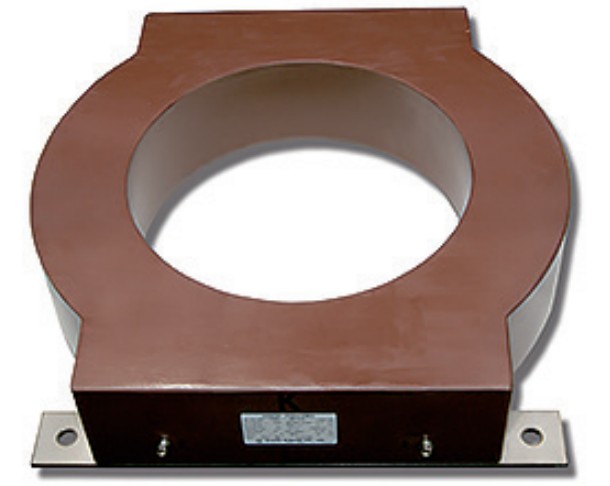

最高で3台のCTを内蔵 高圧用丸貫通形変流器 RB-513／RB-514

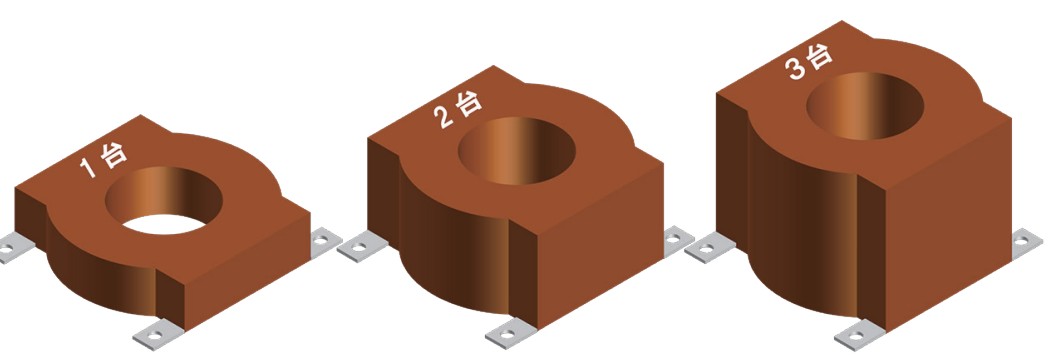

本体に内蔵するCT（2次巻線）の数量を仕様ごとに複数個（1〜3個）セットできるため、複数台のCTを別々にご購入いただくよりも低価格で、かつ取付けの手間やスペースの削減につながることから、お客様の施工性やコストを各段に改善できる製品です。
| 形名 Type | 内径×外径 Bore×Outer | 幅（高さ） Width（height） | 定格一次電流 Rated primary current | 定格二次電流 Rated secondary current | 内蔵コイル数 Number of built-in windings | 準拠規格 Standard | 定格負担 Rated burden | 確度階級・過電流定数 Accuracy class・Overcurrent constant |
|---|---|---|---|---|---|---|---|---|
| RB-513 | φ350×φ540mm | 80〜320mm | 数千〜15000A | 5A or 1A | 1〜3個 | JIS, JEC, IEC, ANSI | 40VA〜 | 0.2〜・n＞20〜・5P20〜 |
| RB-514 | φ290×φ460mm | 80〜360mm | 数千〜10000A |
- 製作可能な最大レシオやコイル数は仕様によって異なります。
- フレーム部を下側にして取り付けてください。
