パターン紙（ダイヤモンドパターン絶縁紙）

カテゴリ: 電気絶縁材料・工業材料

  • リショー　ダイヤモンドパターン絶縁紙

    65℃ライズ用パターン絶縁紙

    変圧器コイル層間絶縁用　ダイヤモンドパターン絶縁紙

　リショー　ダイヤモンドパターン絶縁紙は、各種絶縁紙の片面、あるいは両面に、エポキシ系電気絶縁用接着樹脂をダイヤモンドパターンで塗布し半硬化状態で製品にしたものです。 変圧器の層間絶縁紙としてコイルに組み込み、加熱することで樹脂は完全に硬化して巻線の各層を強固に固定します。 また、樹脂が塗布されていない部分には絶縁油が染み込んで巻線を絶縁します。

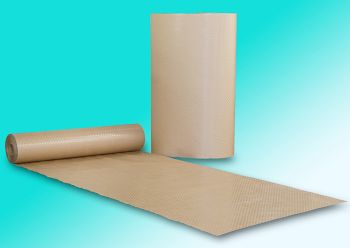

65℃ライズ用 ダイヤモンドパターン絶縁紙

65℃ライズ用　ダイヤモンドパターン絶縁紙

ダイヤモンドパターン絶縁紙の表面

製品の表面

特長

優れた絶縁性

長年の実績により、特に耐湿性、耐熱性、耐油性の優れた樹脂組成を選定していますので、完全な含油浸化により優れた絶縁耐力を示します。 また、絶縁油中での樹脂の劣化もありません。

優れた接着性

低温・低圧での接着が可能ですので、被覆コイルの熱劣化を防止でき、かつ巻線時の圧力が低くても充分な接着力が得られます。 特に「高密度耐熱紙」をベースにしたものは、１４０℃の油中でも高い接着性を保持します。

優れた貯蔵安定性

常温・常湿の室内で1ヵ年を経過したパターン紙でも充分な接着力を保持しています。

合理化・省力化

ご需要家様でのワニスの含浸処理工程が不要になりますので、大幅な工程短縮が可能になります。

小型化

高密度紙や、高密度耐熱紙をベースにしたものを使用すると、より小型の設計が可能となります。

ラインナップ

ベースとなる絶縁紙(基紙)を５種類用意しております。 これにダイヤモンドパターンを、片面のみに塗布したものと、両面に塗布したものがございますので、用途に応じて、都合10アイテムからお選びいただけます。
品番 絶縁紙の種類 樹脂の腫頚 塗布面
LP-1100 電気用セルロース紙 (JIS C 2300) エボキシ樹脂系 片面
LP-1105 両面
LP-1200 プレスボード 片面
LP-1205 両面
LP-1300 高密度耐熱紙　Ⅰ 片面
LP-1305 両面
LP-1300Ａ 高密度耐熱紙　Ⅱ 片面
LP-1305Ａ 両面
LP-1400 高密度紙 片面
LP-1405 両面

一般特性

基紙の種類 品番 基紙幅 公称厚さ 基紙の特性 層間紙の特性
厚み 密度 引張強さ(MPa) 伸び(％) 絶縁破壊強度 水分 灰分 窒素含有率 塗膜厚さ 接着強さ
(㎜) (㎜) (㎜) (g/㎝3) タテ方向 ヨコ方向 タテ方向 ヨコ方向 (kV/㎜) (％) (％) (％) (μm) (N/25mm角)
電気用セルロース紙 LP-1100 (片面)
LP-1105 (両面)		 1005 0.18 0.167〜0.198 0.78〜0.85 60.0≦ 20.0≦ 2.0≦ 5.0≦ 7.5≦ 7.0≧ 1.0≧ − 10≦ 392≦
1010 0.13 0.120〜0.140
0.25 0.235〜0.265 7.0≦
1200 7.0≦
プレスボード LP-1200 (片面)
LP-1205 (両面)		 1200 0.25 0.230〜0.270 1.10〜1.30 80.0≦ 32.0≦ 2.0≦ 5.0≦ 6.5≦ 9.0≧ 1.0≧ −
1010 0.50 0.460〜0.540
高密度耐熱紙Ⅰ LP-1300 (片面)
LP-1305 (両面)		 1215 0.13 0.120〜0.140 0.98〜1.10 101.3≦ 26.7≦ 2.5≦ 6.0≦ 8.5≦ 8.0≧ 1.0≧ 1.5〜2.4
0.18 0.167〜0.198
0.25 0.235〜0.265
高密度耐熱紙Ⅱ LP-1300Ａ(片面)
LP-1305Ａ(両面)		 1010
or
1066		 0.127 0.118〜0.136 0.90〜1.10 68.7≦ 24.5≦ 2.0≦ 5.0≦ 8.5≦ 10≧ 1.0≧ 1.3〜2.4
0.180 0.168〜0.192
0.255 0.248〜0.264
高密度紙 LP-1400 (片面)
LP-1405 (両面)		 1215 0.13 0.120〜0.140 0.98〜1.10 101.3≦ 26.7≦ 2.5≦ 6.0≦ 8.5≦ 8.0≧ 1.0≧ −
0.18 0.167〜0.198
0.25 0.235〜0.265
  • 高密度耐熱紙　Ⅰ　Ⅱは、65℃ライズ用でアミン添加紙です。
  • 製品の紙幅は、上記基紙幅より約10mm短くなります。
