モールド進相コンデンサ

カテゴリ: エポキシモールド電気機器

RISHOCAST
モールド進相コンデンサ

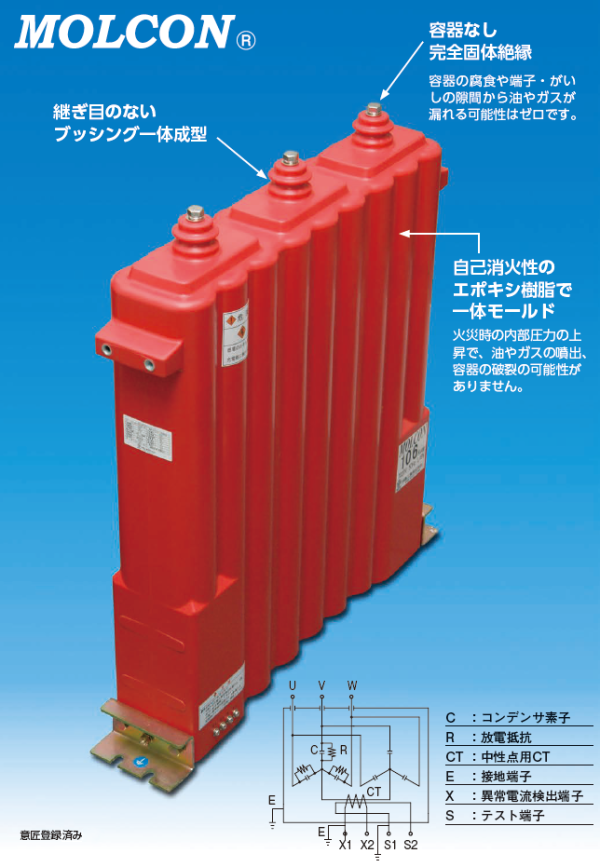

コンデンサ素子を難燃性エポキシ樹脂で完全絶縁した高圧進相コンデンサです。環境汚染物質であるオイルや、温室効果ガスとされるSF6ガスを使用しておりません。
意匠登録済み

特長

防災性に優れています
難燃性エポキシ樹脂を用いた、完全モールドタイプの進相コンデンサです。可燃物であるオイルを使用しておらず、重要な施設にも安心してご使用頂けます。
地球環境に優しいコンデンサです

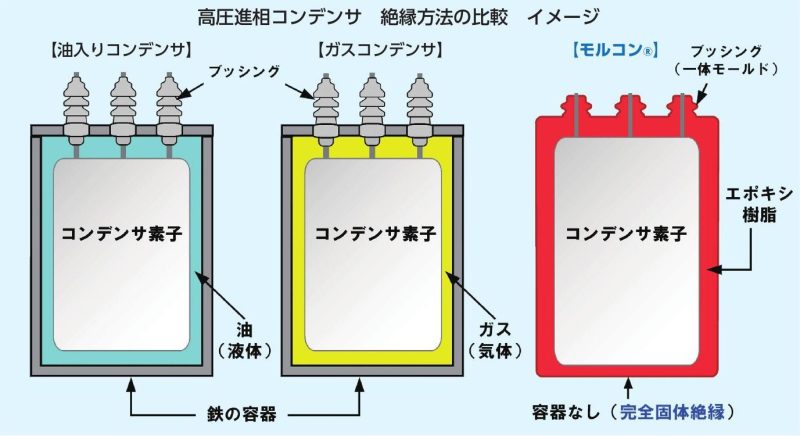

モールド化による固体絶縁構造ですので、環境汚染物質であるオイルや、CO2の2万倍の温室効果があるとされるSF6ガスを一切使用していません。
メンテナンスフリーです
ブッシング一体モールド形で、鉄製溶接容器構造ではないことからも、密閉性・耐汚損性に優れています。
耐湿性・耐水性を有しています
耐湿性・耐水性に優れた完全モールド構造のため、受電設備に設けた水系消化設備使用後も、適切な処置を施す事で再使用が可能です。
保護性能に優れています
検出性能に優れた異常電流検出用の保護装置（異常検出装置）を装備しています。万一の内部故障時にも、中性点の微小な差電流を故障初期段階に検出して信号を発し、コンデンサ回路を開放する事ができる安全設計です。また、誤動作防止のための電源ノイズ対策も施しています。
高調波対策に対応しています
コンデンサ及び直列リアクトル（L=6%）には高調波耐量品（I5=55%）を標準化しています。
低損失・省エネタイプです
誘電体には低損失のフィルムを採用しており、運転経費が節減できます。また、温度上昇も低く抑えられています。
耐震強化が可能です
ご要望により、側面の取っ手部にねじ穴を設けることができます。コンデンサ本体と外部を固定することで耐震強化が図れます。

標準仕様

回路電圧

6600V・3300V

220V・440V

準拠規格

JIS C 4902-1：2010

JIS C 4901：2013

設置場所

屋内用、標高1000m以下、相対湿度85％以下

屋内用、標高2000m以下、相対湿度85％以下

周囲温度

−20〜+50℃（24時間平均45℃以下、1年平均35℃以下）

−20〜+45℃（24時間平均35℃以下、1年平均25℃以下）

容量許容差

定格容量に対して−5〜+10％（at 20℃）（各相の不平衡率1.08以下）

損失率

0.040％以下（at 20℃）

0.15％以下（at 20℃）

最高許容電圧

電圧倍率	許容印加時間
1.10	24時間のうち12時間以内
1.15	24時間のうち30分以内
1.20	5分以内
1.30	1分以内

ただし、1.15倍を超える電圧の印加は、コンデンサの寿命を通じて200回を超えないものとする。

電圧倍率	許容印加時間
1.10	24時間のうち12時間以内
1.15	24時間のうち30分以内
1.20	5分以内
1.30	1分以内

ただし、1.15倍を超える電圧の印加は、コンデンサの寿命を通じて200回を超えないものとする。

温度上昇

25℃以下（at 35℃、定格電圧）

–

放電特性

端子開放後、その残留電圧を5分間に50V以下

端子開放後、その残留電圧を3分間に75V以下

絶縁強度

6600V : 22/60kV、3300V : 16/45kV

–

表面色

赤色

コンデンサ取付間隔

50mm以上

保護装置

異常検出装置付属

保護装置（異常検出装置）

進相コンデンサ回路電圧	6600V・3300V用	220V・440V用
制御電圧	AC100V±10%　50Hz／60Hz	AC100V±10%　50Hz／60Hz
接点電圧最大値	AC250V	AC200V
接点電流最大値	5A	10A
出力接点	無電圧 2a	無電圧 1c

※過度の水蒸気，油蒸気，粉塵，塩分，腐食性物質などが存在しない雰囲気で使用してください。

注意

本コンデンサは必ず製品仕様に対応したL=6%またはL=13%の直列リアクトルと組み合わせてご使用ください。
キユービクル等にご使用の場合は、通風を良くして夏季最高温度時においても標準仕様の周囲温度以下となるようご配慮をお願いします。
コンデンサを2台以上併設使用される場合は、換気を良くするためコンデンサの側壁面の間隔を50mm以上離してください。
コンデンサを頻繁に開閉される場合、放電コイルを必ずご使用ください。
異常電流検出端子（X端子）は、弊社より付属の異常検出装置に必ず接続し、同装置の出力をコンデンサ回路の開閉器のトリップ回路に接続してご使用ください。

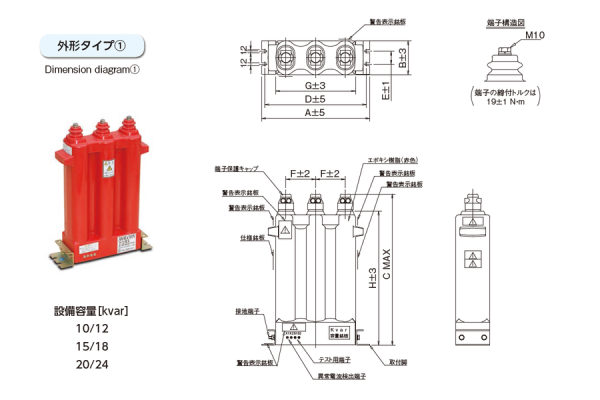

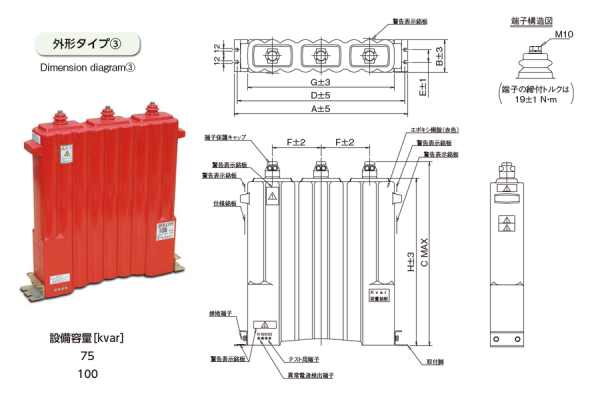

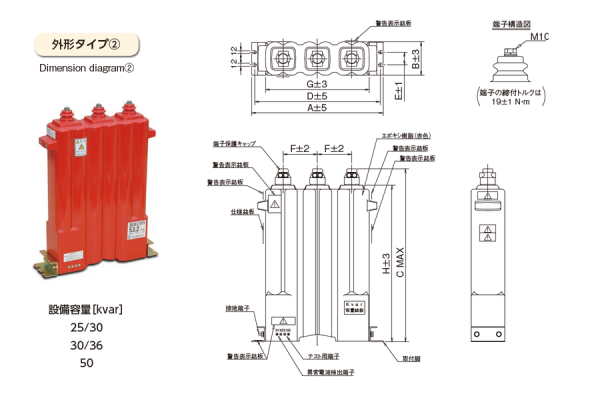

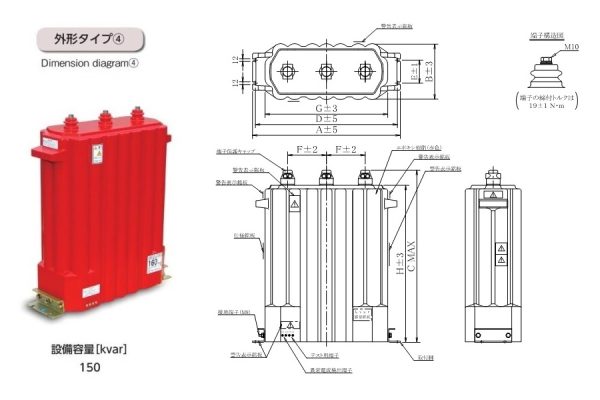

寸法図 3300V・6600V

定格寸法表 3300V・6600V

◆回路電圧3300V、6600V　三相　屋内用　放電抵抗内蔵　異常電流検出端子付（L=6%）

定格電圧 Rated voltage ［V］	周波数 Frequency ［Hz］	設備容量 Installed capacity ［kvar］	定格容量 Rated capacity ［kvar］	定格電流 Rated current ［A］		形式 Model	外形タイプ Dimension diagram	寸法 Dimension［mm］								質量 Mass ［kg］
定格電圧 Rated voltage ［V］	周波数 Frequency ［Hz］	設備容量 Installed capacity ［kvar］	定格容量 Rated capacity ［kvar］	3300V	6600V	形式 Model	外形タイプ Dimension diagram	A	B	C	D	E	F	G	H	質量 Mass ［kg］
7020 または 3510	50/60	10/12	10.6/12.8	1.75/2.10	0.875/1.05	REC-□1010L-06	①	420	132	595	395	50	115	309	520	29
		15/18	16.0/19.1	2.62/3.15	1.31/1.57	REC-□1015L-06	①	420	132	595	395	50	115	309	520	28
		20/24	21.3/25.5	3.50/4.20	1.75/2.10	REC-□1020L-06	①	420	132	595	395	50	115	309	520	26
		25/30	26.6/31.9	4.37/5.25	2.19/2.62	REC-□1025L-06	②	520	132	595	495	50	135	408	520	43
		30/36	31.9/38.3	5.25/6.30	2.62/3.15	REC-□1030L-06	②	520	132	595	495	50	135	408	520	42
	50	50	53.2	8.75	4.37	REC-□5050L-06	②	520	132	690	495	50	135	408	615	45
		75	79.8	13.1	6.56	REC-□5075L-06	③	705	132	690	680	50	197	595	615	62
		100	106	17.5	8.75	REC-□5100L-06	③	705	132	755	680	50	197	595	680	66
		150	160	26.2	13.1	REC-□5150L-06	④	640	238	755	615	100	168	531	680	107
	60	50	53.2	8.75	4.37	REC-□6050L-06	②	520	132	595	495	50	135	408	520	38
		75	79.8	13.1	6.56	REC-□6075L-06	③	705	132	595	680	50	197	595	520	52
		100	106	17.5	8.75	REC-□6100L-06	③	705	132	690	680	50	197	595	615	60
		150	160	26.2	13.1	REC-□6150L-06	④	640	242	690	615	100	168	531	615	99

※形式の□は、回路電圧3300Vの場合は、”3”、6600Vの場合は、”6”となります。

◆回路電圧3300V、6600V　三相　屋内用　放電抵抗内蔵　異常電流検出端子付（L=13%）

定格電圧 Rated voltage ［V］	周波数 Frequency ［Hz］	設備容量 Installed capacity ［kvar］	定格容量 Rated capacity ［kvar］	定格電流 Rated current ［A］		形式 Model	外形タイプ Dimension diagram	寸法 Dimension［mm］								質量 Mass ［kg］
定格電圧 Rated voltage ［V］	周波数 Frequency ［Hz］	設備容量 Installed capacity ［kvar］	定格容量 Rated capacity ［kvar］	3300V	6600V	形式 Model	外形タイプ Dimension diagram	A	B	C	D	E	F	G	H	質量 Mass ［kg］
7590 または 3790	50/60	10/12	11.5/13.8	1.75/2.10	0.875/1.05	REC-□1010L-13	①	420	132	595	395	50	115	309	520	29
		15/18	17.2/20.7	2.62/3.15	1.31/1.57	REC-□1015L-13	①	420	132	595	395	50	115	309	520	28
		20/24	23.0/27.6	3.50/4.20	1.75/2.10	REC-□1020L-13	①	420	132	595	395	50	115	309	520	26
		25/30	28.7/34.5	4.37/5.25	2.19/2.62	REC-□1025L-13	②	520	132	595	495	50	135	408	520	43
		30/36	34.5/41.4	5.25/6.30	2.62/3.15	REC-□1030L-13	②	520	132	595	495	50	135	408	520	42
	50	50	57.5	8.75	4.37	REC-□5050L-13	②	520	132	690	495	50	135	408	615	45
		75	86.2	13.1	6.56	REC-□5075L-13	③	705	132	690	680	50	197	595	615	62
		100	115	17.5	8.75	REC-□5100L-13	③	705	132	755	680	50	197	595	680	66
		150	172	26.2	13.1	REC-□5150L-13	④	640	238	755	615	100	168	531	680	107
	60	50	57.5	8.75	4.37	REC-□6050L-13	②	520	132	595	495	50	135	408	520	38
		75	86.2	13.1	6.56	REC-□6075L-13	③	705	132	595	680	50	197	595	520	52
		100	115	17.5	8.75	REC-□6100L-13	③	705	132	690	680	50	197	595	615	60
		150	172	26.2	13.1	REC-□6150L-13	④	640	242	690	615	100	168	531	615	99

※形式の□は、回路電圧3300Vの場合は、”3”、6600Vの場合は、”6”となります。

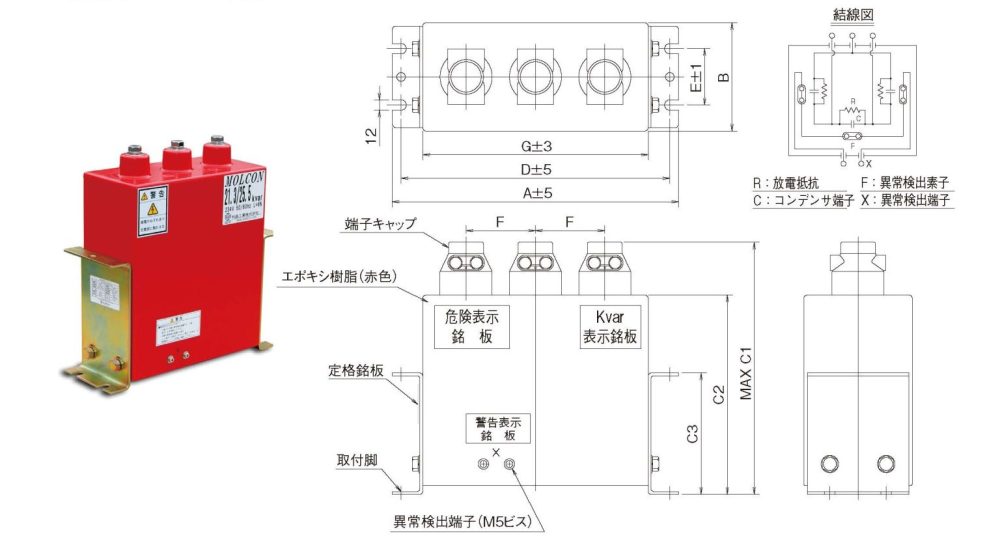

寸法図 220・440V

定格寸法表 220・440V

◆回路電圧220、440V　L＝6％対応品　三相　屋内用　放電抵抗・温度ヒューズ内蔵　異常検出端子付

回路電圧 Circuit voltage （V）	定格電圧 Rated voltage （V）	周波数 Frequency （Hz）	設備容量 Installed capacity （kvar）	定格容量 Rated capacity （kvar）	定格電流 Rated current （A）	形式 Model	寸法 Dimension（mm）									質量 Mass （kg）
回路電圧 Circuit voltage （V）	定格電圧 Rated voltage （V）	周波数 Frequency （Hz）	設備容量 Installed capacity （kvar）	定格容量 Rated capacity （kvar）	定格電流 Rated current （A）	形式 Model	A	B	C1	C2	C3	D	E	F	G	質量 Mass （kg）
220	234	50/60	10/12	10.6/12.8	26.2/31.5	REC-2201010206T	330	125	295	230	140	310	65	80	260	14
			15/18	16.0/19.1	39.4/47.2	REC-2201015206T	330	125	330	265	190	310	65	80	260	16
			20/24	21.3/25.5	52.5/63.0	REC-2201020206T	330	125	370	305	190	310	65	80	260	18
			25/30	26.6/31.9	65.6/78.7	REC-2201025206T	330	125	405	340	240	310	65	80	260	20
			30/36	31.9/38.3	78.7/94.5	REC-2201030206T	430	125	350	285	190	410	65	100	360	23
		50	50	53.2	131	REC-2205050206T	430	125	465	400	280	410	65	100	360	31
		60	50	53.2	131	REC-2206050206T	430	125	425	360	240	410	65	100	360	28
440	468	50/60	10/12	10.6/12.8	13.1/15.7	REC-4401010606T	435	165	350	285	190	415	65	100	364	33
			15/18	16.0/19.1	19.7/23.6	REC-4401015606T	435	165	350	285	190	415	65	100	364	33
			20/24	21.3/25.5	26.2/31.5	REC-4401020606T	435	165	350	285	190	415	65	100	364	32
			25/30	26.6/31.9	32.8/39.4	REC-4401025606T	435	165	350	285	190	415	65	100	364	31
			30/36	31.9/38.3	39.4/47.2	REC-4401030606T	435	165	350	285	190	415	65	100	364	30
		50	50	53.2	65.6	REC-4405050606T	435	165	445	380	240	415	65	100	364	39
			75	79.8	98.4	REC-4405075606T	435	165	560	495	350	415	65	100	364	50
			100	106	131	REC-4405100606T	435	165	690	625	440	415	65	100	364	62
		60	50	53.2	65.6	REC-4406050606T	435	165	390	325	190	415	65	100	364	34
			75	79.8	98.4	REC-4406075606T	435	165	475	410	240	415	65	100	364	41
			100	106	131	REC-4406100606T	435	165	585	520	350	415	65	100	364	52
