PR-2123
カテゴリ: 電気絶縁材料・工業材料
-
PR-2123
用途：グラファイト、モリブデン入り耐摩耗用
標準性能
| 試験項目 | 単位 | 処理条件 | ＰＲ－2123 |
|---|---|---|---|
| JIS (ANSI) | － | ||
| 基材 | 細糸布 | ||
| 樹脂 | フェノール | ||
| 貫層１分間耐電圧（油中） | MV/m | C-90/20/65 | 電気用には適しません |
| 貫層破壊電圧（油中） | MV/m | ||
| 沿層１分間耐電圧（油中） | kV/15mm | ||
| 沿層破壊電圧（油中） | |||
| 絶縁抵抗 | MΩ | ||
| 誘電率（６０Ｈｚ） | － | ||
| 誘電正接（６０Ｈｚ） | － | ||
| 曲げ強さ（層に垂直） | MPa | A | 147～215 |
| 曲げ弾性率（層に垂直） | 3,920～5,880 | ||
| 圧縮強さ（層に平行） | 137～176 | ||
| 引張り強さ（層に平行） | 68～108 | ||
| へき開強さ | kN | 3.92～5.88 | |
| 加熱後外観（２時間） | ℃ | 130℃ OK | |
| 吸水率 | ％ | E-24/50+D-24/23 | 0.6～1.0 |
| 比重 | － | A | 1.2～1.4 |
※上表の数値は測定値の一例であり、保証値ではありません。
ラダーピントルブッシュ

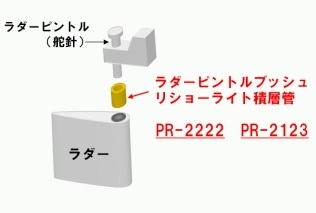

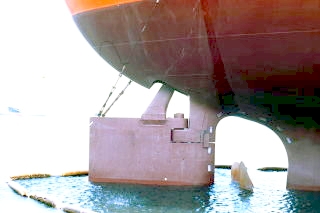

ラダーピントルブッシュの採用箇所 イメージ
ラダーベアリング用 布基材フェノール樹脂積層管 船級認定状況
2023年8月1日現在| 略称 | 国籍 | 正式名称 | 有効期間 （年） | PR-2123 | |
|---|---|---|---|---|---|
| 認定内容面圧 (N/mm2) | 潤滑条件 | ||||
| ＮＫ | 日本 | (財)日本海事協会 | 5 | 10.0 | 指定無し |
| ＡＢＳ | 米国 | American Bureau of Shipplng | 5 | 10.0 | |
| ＬＲ | イギリス | Lloyd’Register of Shipping | 5 | 10.0 | |
| ＢＶ | フランス | BUREAU VERITAS | 5 | 7.5 | |
| ＤＮＶ | ノルウェー・ドイツ | DNV （DET NORSKE VERITAS） | 5 | 10.0 | |
| ＫＲ | 韓国 | Korean Register of Shipplng | 5 | 10.0 | |
| ＣＣＳ | 中国 | 中国船級社（注） | ― | 10.0 | |
（注）中国船級は図面それぞれの承認制度となりますので、使用の際は図面承認が必要となります。
