PS-1571
カテゴリ: 電気絶縁材料・工業材料
-
RISHOLITE
PS-1571
静電気拡散性 紙基材フェノール樹脂積層板
特長
静電気拡散性材料
帯電した物体が接触した場合に、激しい静電気放電を起こすことなく、かつその帯電を比較的速やかに消散させることができます。
試験結果
リショーライト静電気拡散性積層板は、静電気を帯びた電子部品に触れても、静電気放電（火花）を起こすことなく、穏やかに、そして速やかに静電気を消散させる機能を持った静電気拡散性材料です。
これを検証するために各種の試験を行いましたので、その結果をご報告します。
摩擦試験

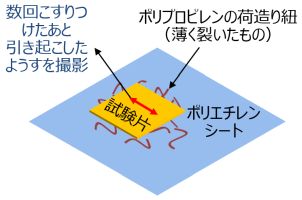

ポリエチレンシートの上に、薄く裂いたポリプロピレンの荷造り紐をちりばめ、試料（厚さ3mm、100mm角）を数回こすりつけた直後、引き起こしたようすを撮影しました。
静電気拡散性であるPS-1571には、ポリプロピレンの紐が吸い寄せられず、静電気が消散したことが見て取れます。
試験イメージ
一般の積層板
PS-1571

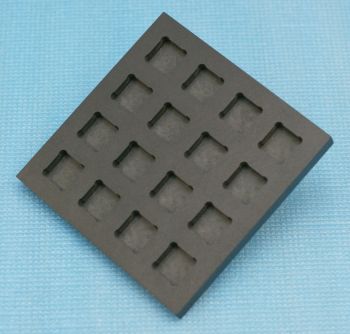

加工性に優れる
用途
- 電子部品搬送トレイ
- 電子部品振り込み治具
- 電子部品検査治具
- 電子部品搬送工程の摺動面材
電子部品の静電気対策にご提案
利昌工業では、静電気拡散性積層板を、電子部品の搬送トレイや、自動搭載機への部品振り込み治具、あるいは搬送経路の摺動面材へご採用いただきたく、ご提案しております。
一般特性
| 項目 | 単位 | 処理条件 | PS-1571 | |
|---|---|---|---|---|
| （10mm厚） | ||||
| 基材 | − | − | 紙 | |
| 樹脂 | − | − | フェノール樹脂 | |
| 外観色 | − | − | 黒色 | |
| 表面抵抗※1 | 常態 | Ω／sq. | A | 106〜10７ |
| 吸湿処理後 | 24-hour | 106〜10７ | ||
| 吸水率 | ％ |
E-24/50 +D-24/23 |
0.5 | |
| 曲げ強度 | タテ | MPa | A | 180 |
| ヨコ | 150 | |||
| 曲げ弾性率 | タテ | MPa | A | 12000 |
| ヨコ | 10000 | |||
| 熱間曲げ強度※2 | タテ | MPa | 150℃ | 35 |
| ヨコ | 34 | |||
| 熱間曲げ弾性率 | タテ | MPa | 150℃ | 2000※2 |
| ヨコ | 1400 | |||
| 加熱後外観（2時間加熱） | ℃ | A | 130℃ OK | |
| 比重 | − | A | 1.4 | |
- 上表の数値は測定結果の一例であり、保証値ではありません。
- 試験方法はJIS K-6911に基づきます。
- 処理条件：A-受理状態、D-水浸せき処理、E-加熱処理、数字は時間/温度 を示します。
- ※1.ハイレスタ—ＵＰ（三菱化学社製）を用い、印加電圧 10Ｖ で測定を行いました。
- ※2.支点間距離80mmで実施しました。
仕様
| 項目 | ＰＳ—１５７１ | |
|---|---|---|
| 公称厚さ(mm) | 1.0〜15.0 | |
|
定尺寸法 (mm) |
1000×1000 (1020×1020) |
○ |
|
厚さ許容差 （保証値） (mm) |
0.45 | — |
| 0.65 | — | |
| 0.9 | — | |
| 1.0 | 1.05±0.13 | |
| 1.1 | — | |
| 1.3 | — | |
| 1.6 | 1.60±0.15 | |
| 2.0 | 1.95±0.15 | |
| 3.0 | 3.00±0.20 | |
| 4.0 | 4.10±0.25 | |
| 5.0 | 4.95±0.30 | |
| 6.0 | 6.00±0.35 | |
| 8.0 | 8.00±0.40 | |
| 10.0 | 10.00±0.45 | |
| 11.0 | 11.10±0.50 | |
| 15.0 | 15.00±0.55 | |
