ブッシング形変流器
RB-63B / RB-63C / RB-63D / RB-63E / RB-63F
カテゴリ: エポキシモールド電気機器
特長
- ブッシング、ケーブル貫通形
- 一般計器用、継電器用
- 屋内用

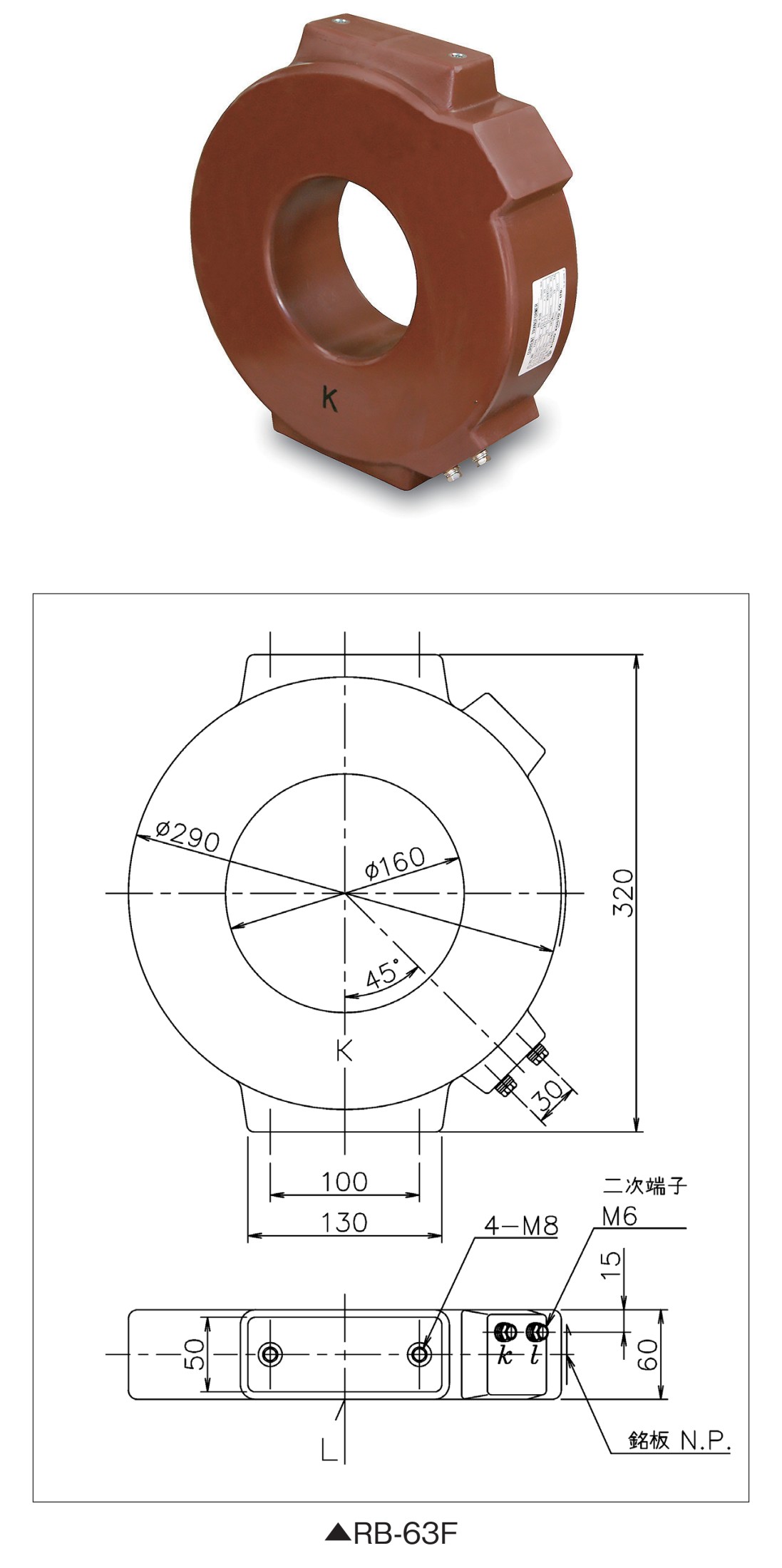

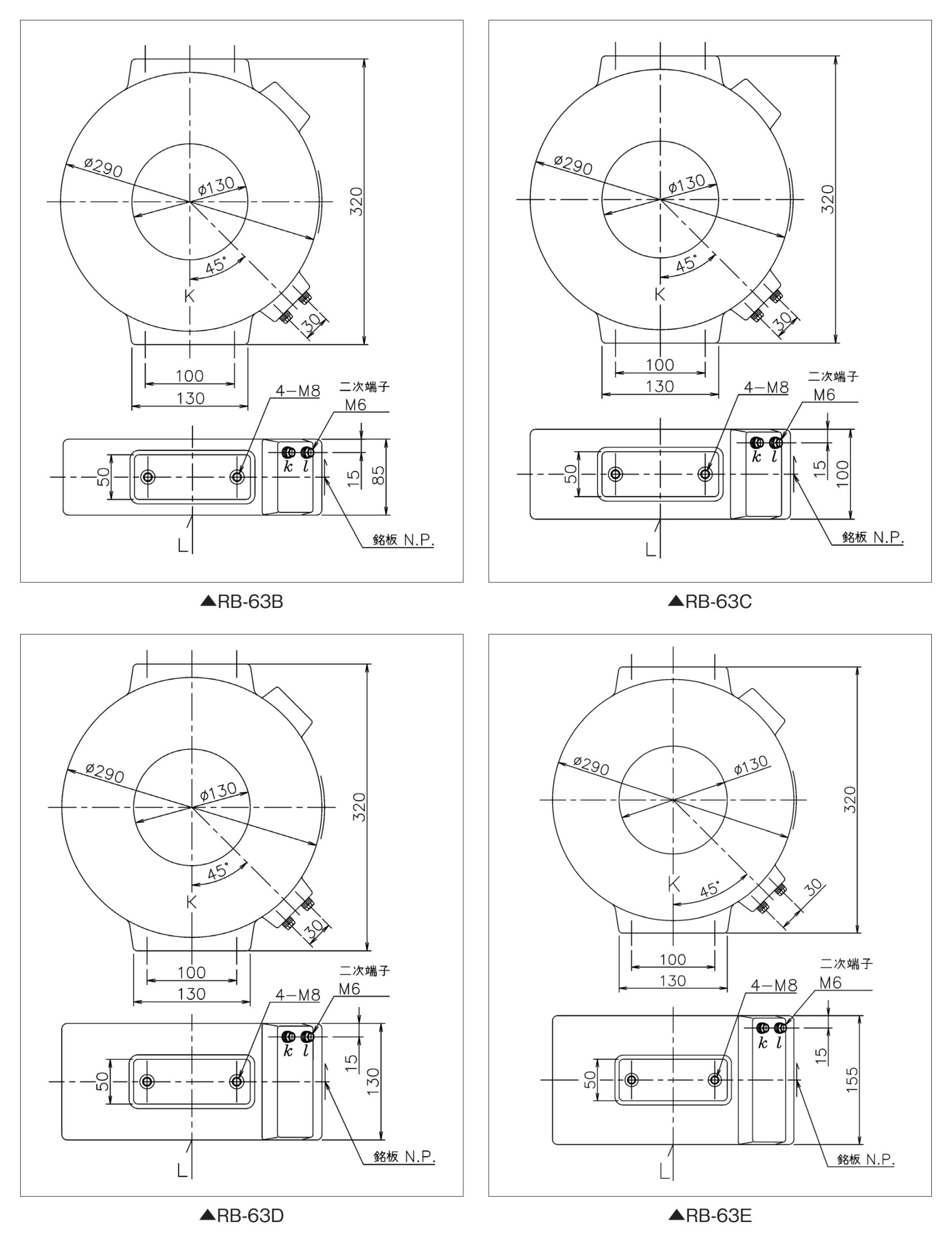

製品外観・外形寸法
仕様
準拠規格: JEC-1201-2007
| 形名 Type | 一次電流 Primary current | 二次電流 Secondary current | 定格負担 Rated burden | 確度階級 Accuracy class | 過電流定数 Over current constant | 耐電流 S.T.C. | 周波数 Frequency | 最大質量 Maximum mass |
|---|---|---|---|---|---|---|---|---|
| RB-63B | 200〜3000A | 5A or 1A | 15VA | 1PS※ | n>10 | 40kA1秒※ | 50/60Hz | 19kg |
| RB-63C | 300〜3000A | 25VA | 23kg | |||||
| RB-63D | 300〜3000A | 40VA | 30kg | |||||
| RB-63E | 200〜3000A | 40VA | 35kg | |||||
| RB-63F | 500〜4000A | 15VA | 10kg |
- ※ 一次電流300A未満は1P級となります。
- ※ 300A未満品の耐電流の保証条件はCT二次側に定格負担の25%以上接続時のみとします。
- 海外規格対応や二重比品などの特殊品設計も承ります。
