特別高圧用巻線形変流器（11.5kV）
RC-39D / RC-338
カテゴリ: エポキシモールド電気機器
特長
- 巻線形
- 一般計器用、継電器用
- 屋内用

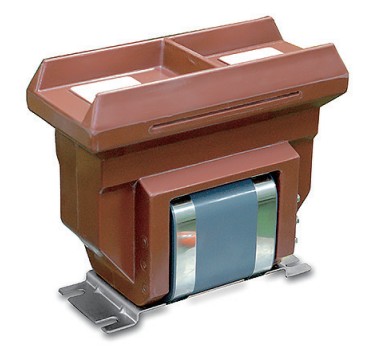

製品外観

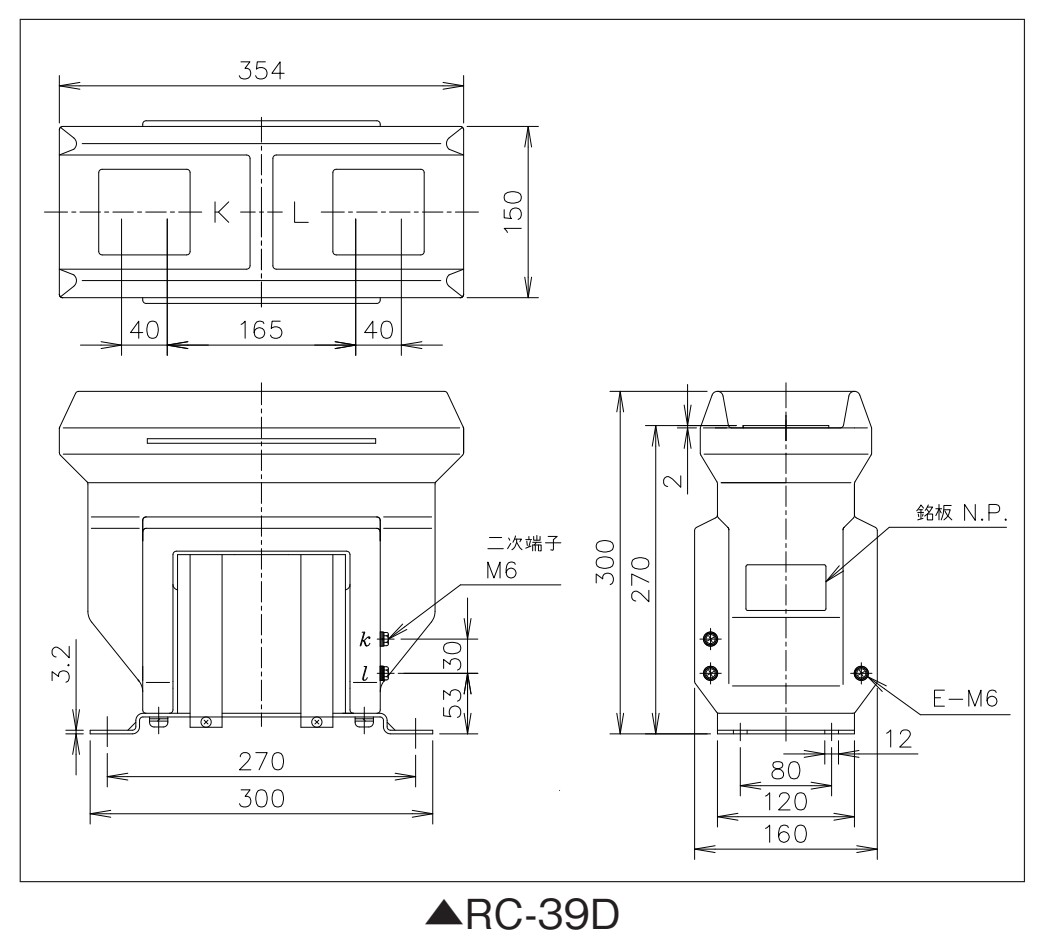

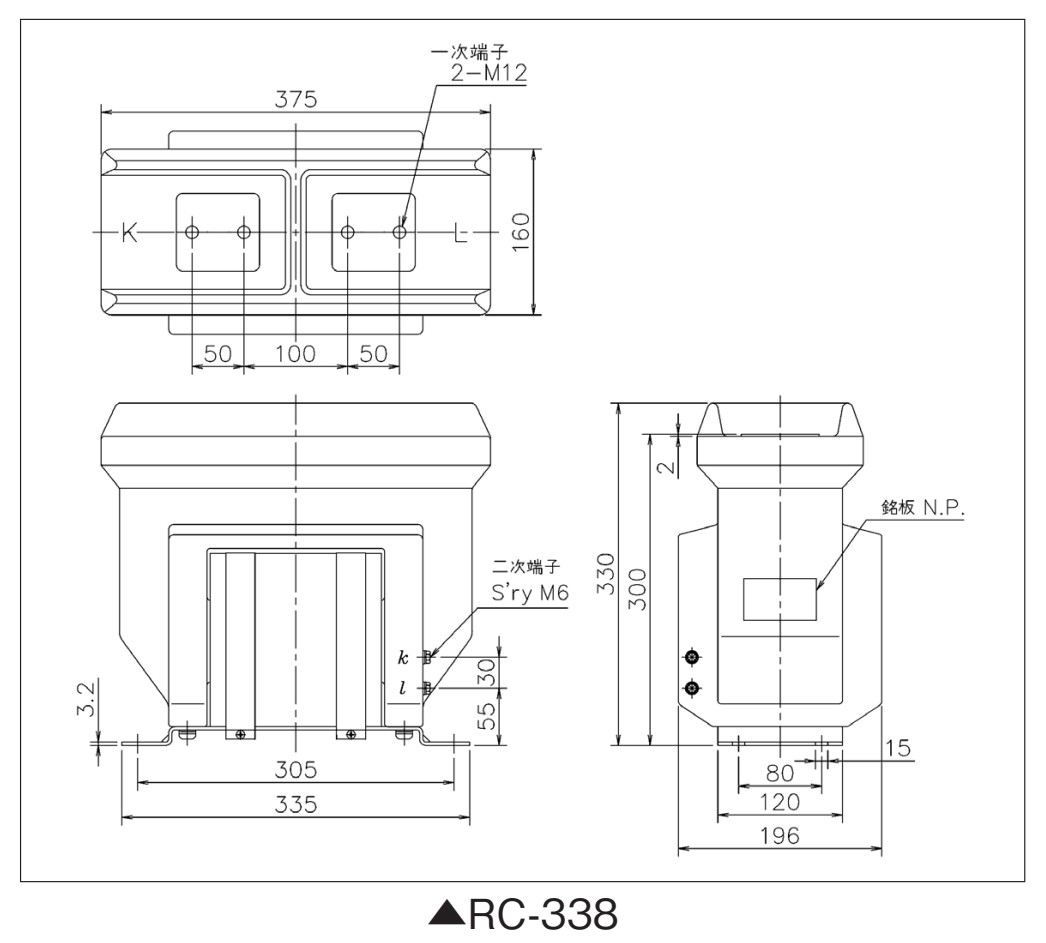

外形寸法

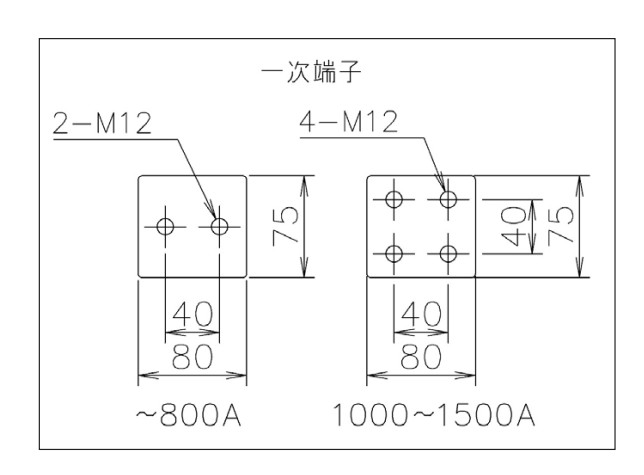

一次端子
仕様
準拠規格: JEC-1201-2007| 形名 Type | 変流比 Ratio | 定格負担 Rated burden | 確度階級 Accuracy class | 過電流定数 Over current constant | 最高電圧 Highest voltage | 耐電圧 AC/LI | 耐電流 S.T.C. | 周波数 Frequency | 質量 Mass |
|---|---|---|---|---|---|---|---|---|---|
| RC-39D | 10/5,1A | 40VA | 1PS | n>10 | 11.5kV | 28/90kV | 500倍※ | 50/60Hz | 35kg |
| 15/5,1A | |||||||||
| 20/5,1A | |||||||||
| 30/5,1A | |||||||||
| 40/5,1A | |||||||||
| 50/5,1A | |||||||||
| 75/5,1A | |||||||||
| 100/5,1A | 40kA1秒※ | ||||||||
| 150/5,1A | |||||||||
| 200/5,1A | |||||||||
| 300/5,1A | 40kA1秒 | ||||||||
| 400/5,1A | |||||||||
| 500/5,1A | |||||||||
| 600/5,1A | |||||||||
| 750/5,1A | |||||||||
| 1000/5,1A | |||||||||
| 1200/5,1A | |||||||||
| 1500/5,1A | |||||||||
| RC-338 | 10/5,1A | 40VA | 1PS | n>10 | 11.5kV | 28/90kV | 800倍※ | 50/60Hz | 55kg |
| 15/5,1A | |||||||||
| 20/5,1A | |||||||||
| 30/5,1A | |||||||||
| 40/5,1A | |||||||||
| 50/5,1A |
- ※ 耐電流の保証条件はCT二次側に定格負担の25%以上接続時のみとします。
- JIS規格、海外規格対応や二重比品などの特殊品設計も承ります。
- RC-338は750A品まで製作可能です。ただし耐電流の上限は40kA 1秒です。
- E端子は本体アース用として内部で取付足と接続。取付足が接地されている場合は使用する必要はありません。
