特別高圧用巻線形変流器（23kV/34.5kV）
RC-55A / RC-55E / RC-55C
カテゴリ: エポキシモールド電気機器
特長
- 巻線形
- 一般計器用、継電器用
- 屋内用

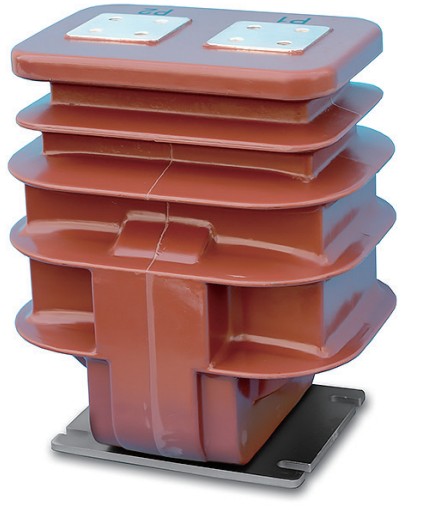

製品外観

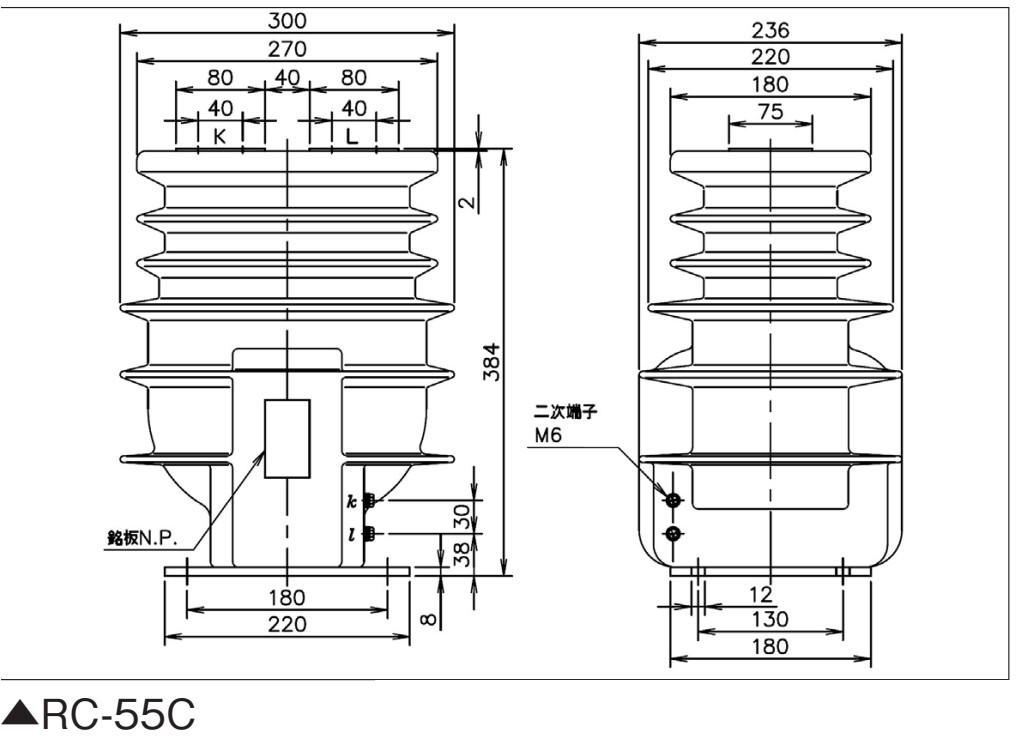

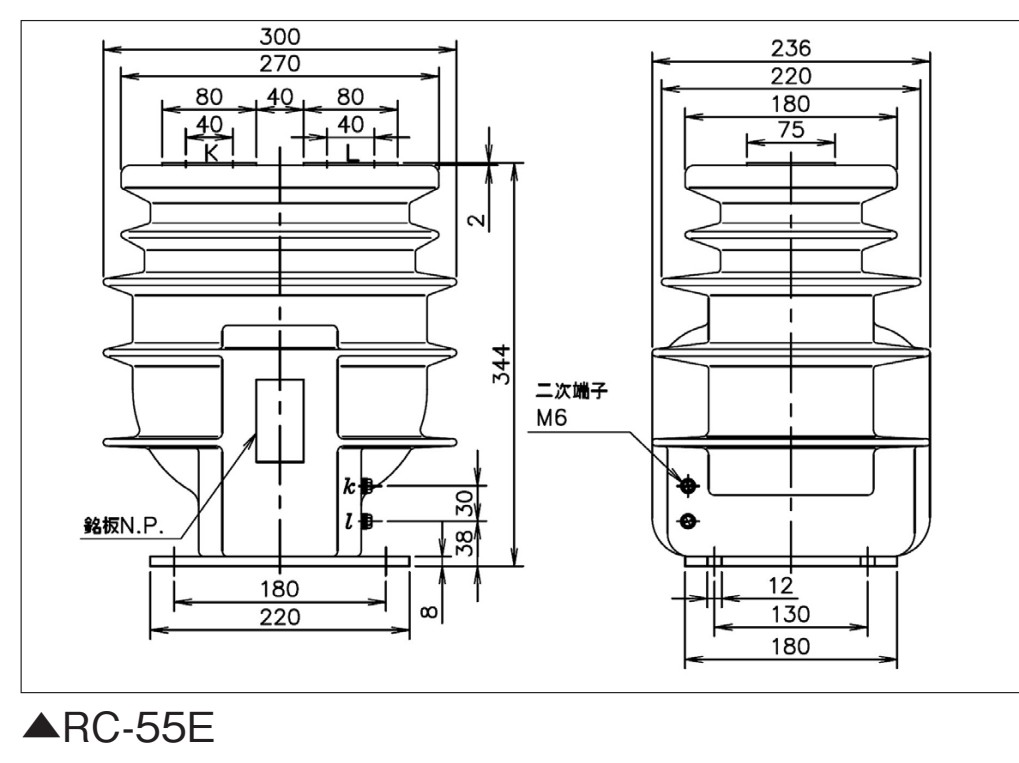

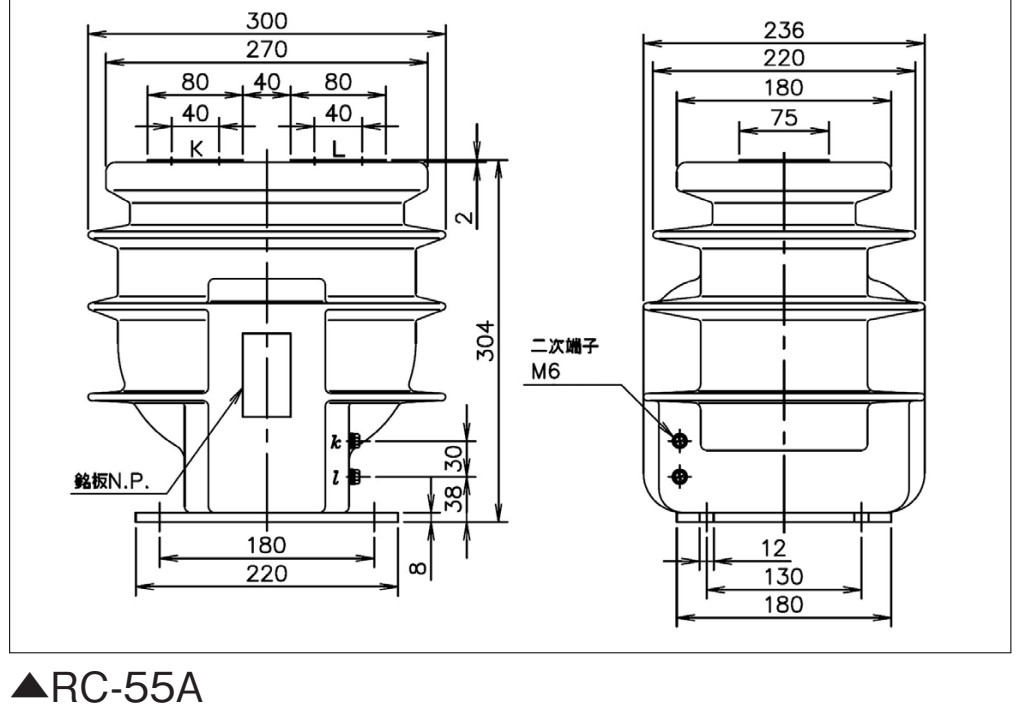

外形寸法

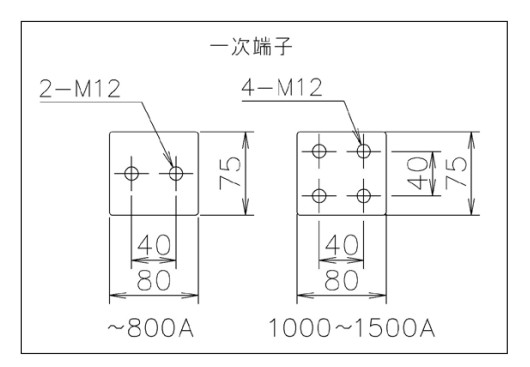

一次端子
仕様
準拠規格: JEC-1201-2007| 形名 Type | 変流比 Ratio | 定格負担 Rated burden | 確度階級 Accuracy class | 過電流定数 Over current constant | 最高電圧 Highest voltage | 耐電圧 AC/LI | 耐電流 S.T.C. | 周波数 Frequency | 質量 Mass |
|---|---|---|---|---|---|---|---|---|---|
| RC-55A | 50/5,1A | 40VA | 1PS | n>5 | 23kV | 50/150kV | 25kA1秒※ | 50/60Hz | 35kg |
| 75/5,1A | |||||||||
| 100/5,1A | |||||||||
| 200/5,1A | n>10 | 25kA1秒 | |||||||
| 300/5,1A | |||||||||
| 500/5,1A | |||||||||
| 750/5,1A | |||||||||
| 1000/5,1A | |||||||||
| 1200/5,1A | |||||||||
| 1500/5,1A | |||||||||
| RC-55E | 50/5,1A | 40VA | 1PS | n>5 | 34.5kV | 70/170kV | 25kA1秒※ | 50/60Hz | 40kg |
| 75/5,1A | |||||||||
| 100/5,1A | |||||||||
| 200/5,1A | n>10 | 25kA1秒 | |||||||
| 300/5,1A | |||||||||
| 500/5,1A | |||||||||
| 750/5,1A | |||||||||
| 1000/5,1A | |||||||||
| 1200/5,1A | |||||||||
| 1500/5,1A | |||||||||
| RC-55C | 50/5,1A | 40VA | 1PS | n>5 | 34.5kV | 70/200kV | 25kA1秒※ | 50/60Hz | 45kg |
| 75/5,1A | |||||||||
| 100/5,1A | |||||||||
| 200/5,1A | n>10 | 25kA1秒 | |||||||
| 300/5,1A | |||||||||
| 500/5,1A | |||||||||
| 750/5,1A | |||||||||
| 1000/5,1A | |||||||||
| 1200/5,1A | |||||||||
| 1500/5,1A |
- ※ 耐電流の保証条件はCT二次側に定格負担の25%以上接続時のみとします。
