低圧非接地形計器用変圧器
RP-101N / 102N / 103N / 111N / 112N / 113N
カテゴリ: エポキシモールド電気機器
特長
- 単相、非接地形
- 一般計器用、制御用
- 屋内用

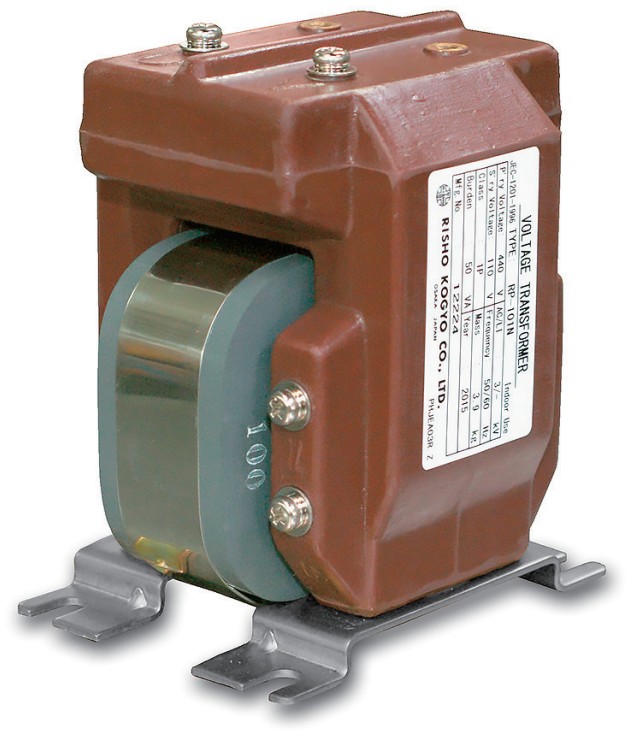

製品外観

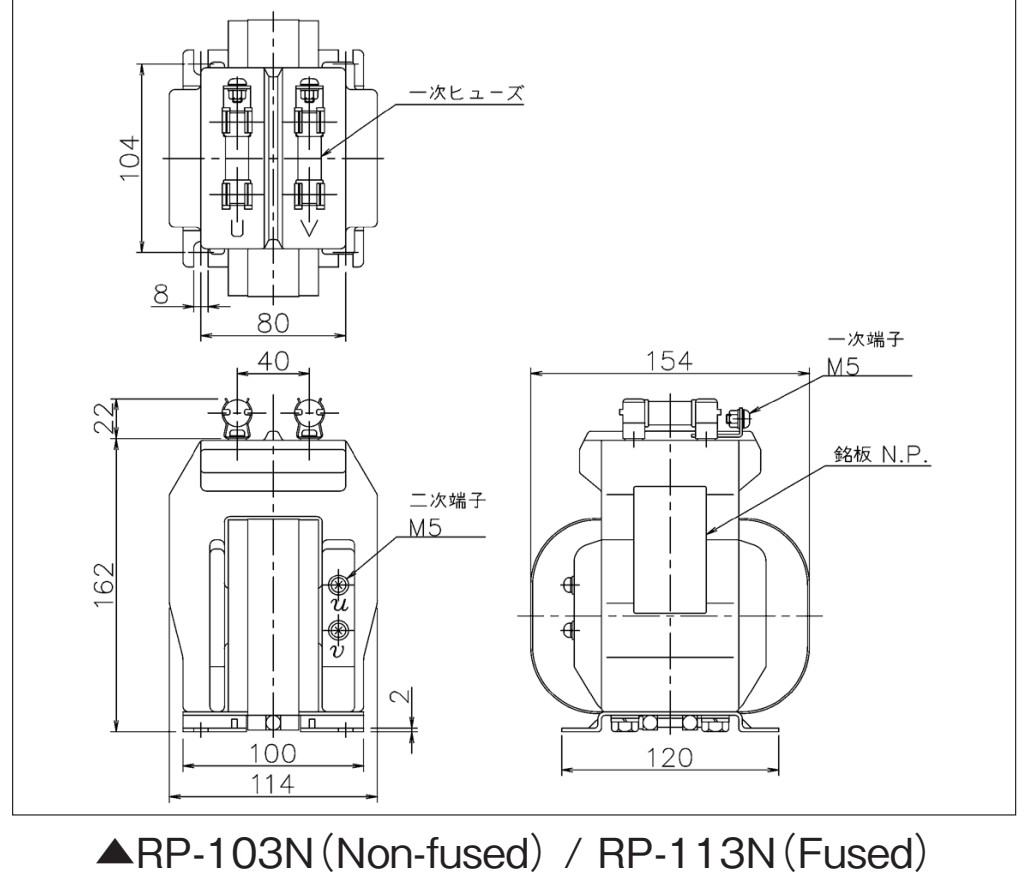

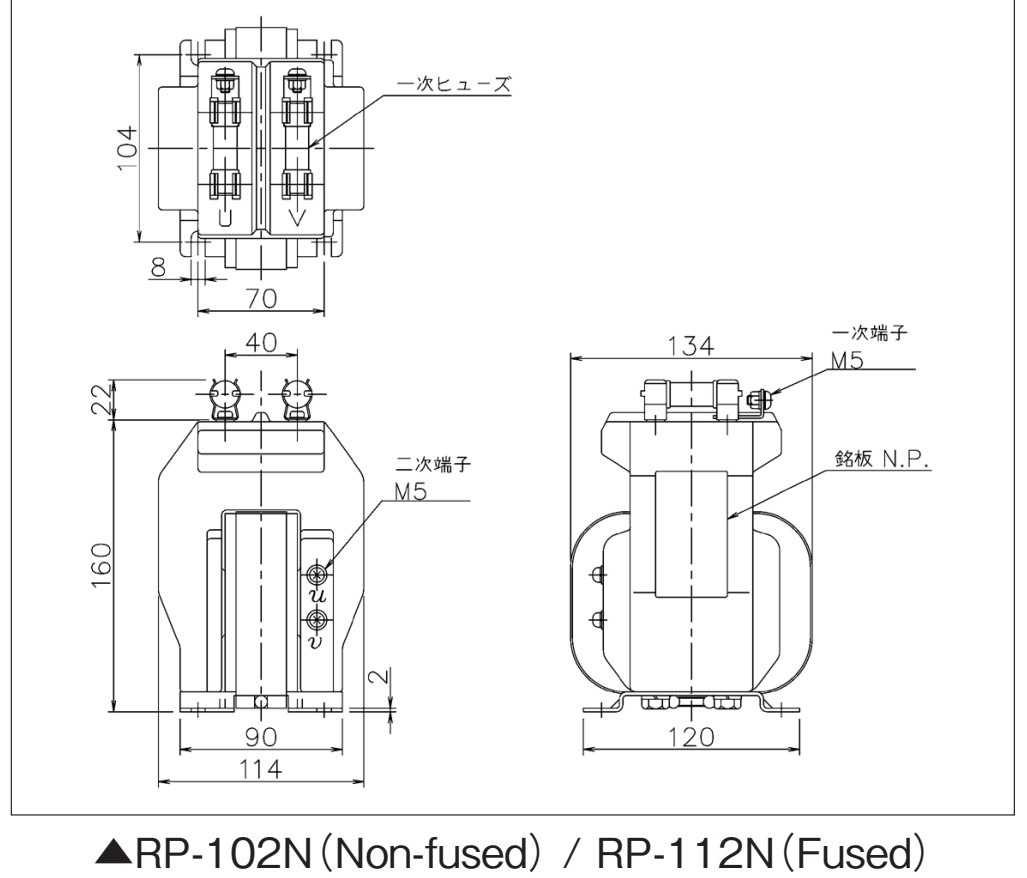

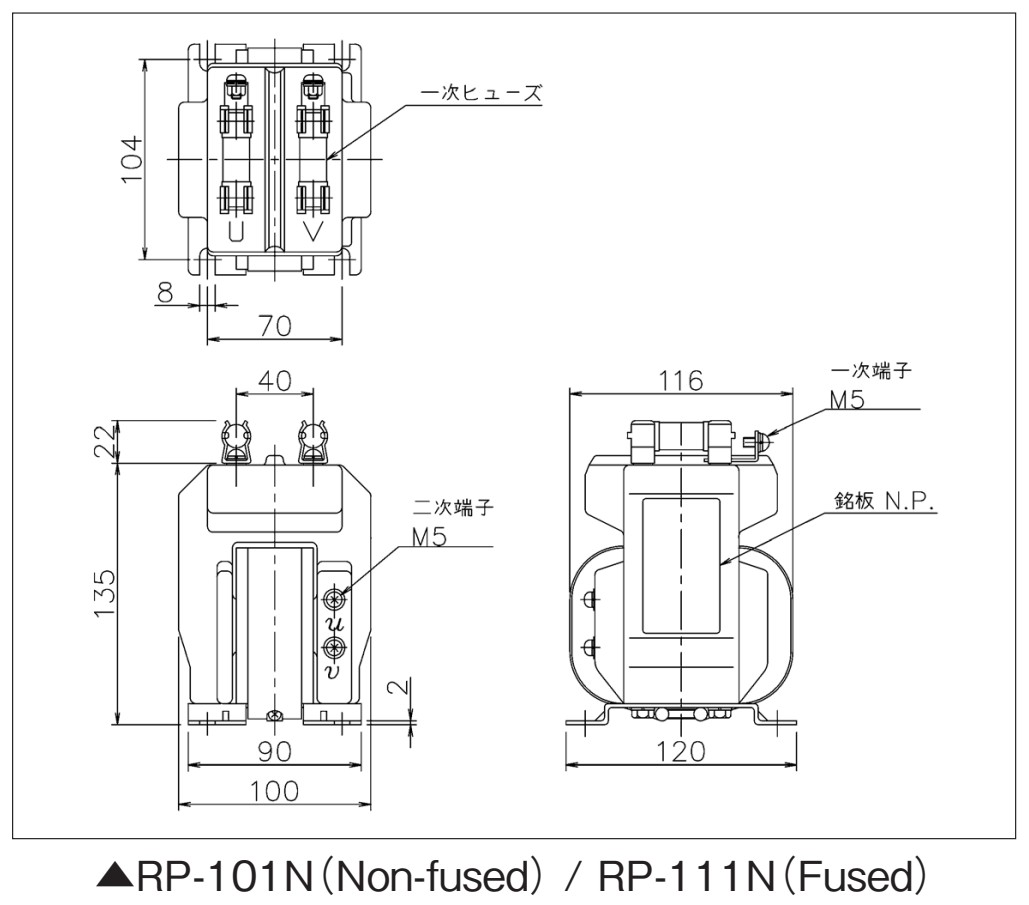

外形寸法
仕様
準拠規格: JEC-1201-2007| 形名 Type | 最高電圧 Highest voltage | 耐電圧 AC/LI | 一次電圧（V） Primary voltage | 二次電圧（V） Secondary voltage | 定格負担 Rated burden | 確度階級 Accuracy class | 周波数 Frequency | 質量 Mass |
|---|---|---|---|---|---|---|---|---|
| RP-101N ヒューズ無 | 0.23kV | 2/-kV | 220 | 110 | 50VA | 1P | 50/60Hz | 3.9kg |
| 0.46kV | 3/-kV | 440 | 110 | |||||
| RP-111N ヒューズ付 | 0.23kV | 2/-kV | 220 | 110 | 4.0kg | |||
| 0.46kV | 3/-kV | 440 | 110 | |||||
| RP-102N ヒューズ無 | 0.23kV | 2/-kV | 220 | 110 | 100VA | 1P | 5.6kg | |
| 0.46kV | 3/-kV | 440 | 110 | |||||
| RP-112N ヒューズ付 | 0.23kV | 2/-kV | 220 | 110 | 5.7kg | |||
| 0.46kV | 3/-kV | 440 | 110 | |||||
| RP-103N ヒューズ無 | 0.23kV | 2/-kV | 220 | 110 | 200VA | 1P | 7.5kg | |
| 0.46kV | 3/-kV | 440 | 110 | |||||
| RP-113N ヒューズ付 | 0.23kV | 2/-kV | 220 | 110 | 7.6kg | |||
| 0.46kV | 3/-kV | 440 | 110 |
一次ヒューズ特性（Primary fuse specification）
| 形名 Type | 定格電流 Rated current | 定格電圧 Rated voltage | 遮断電流 Breaking current |
|---|---|---|---|
| PC1 | 5A | 500V | 50kA |
- JIS規格、海外規格対応や特殊変圧比品などの特殊品設計も承ります。
