特別高圧非接地形計器用変圧器
RP-172M / RT-157
カテゴリ: エポキシモールド電気機器
特長
- 単相、非接地形
- 一般計器用、制御用
- 屋内用

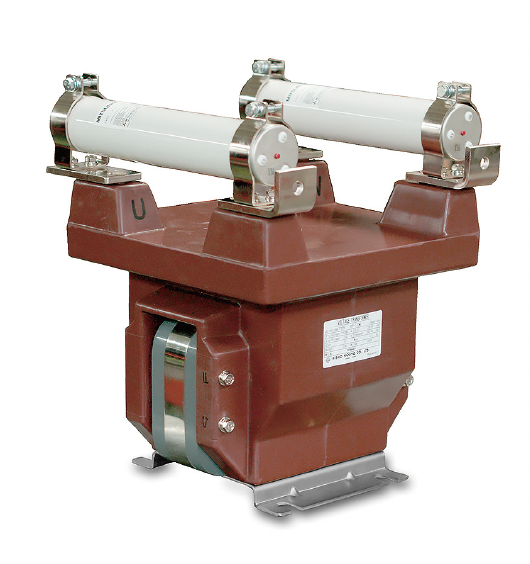

製品外観

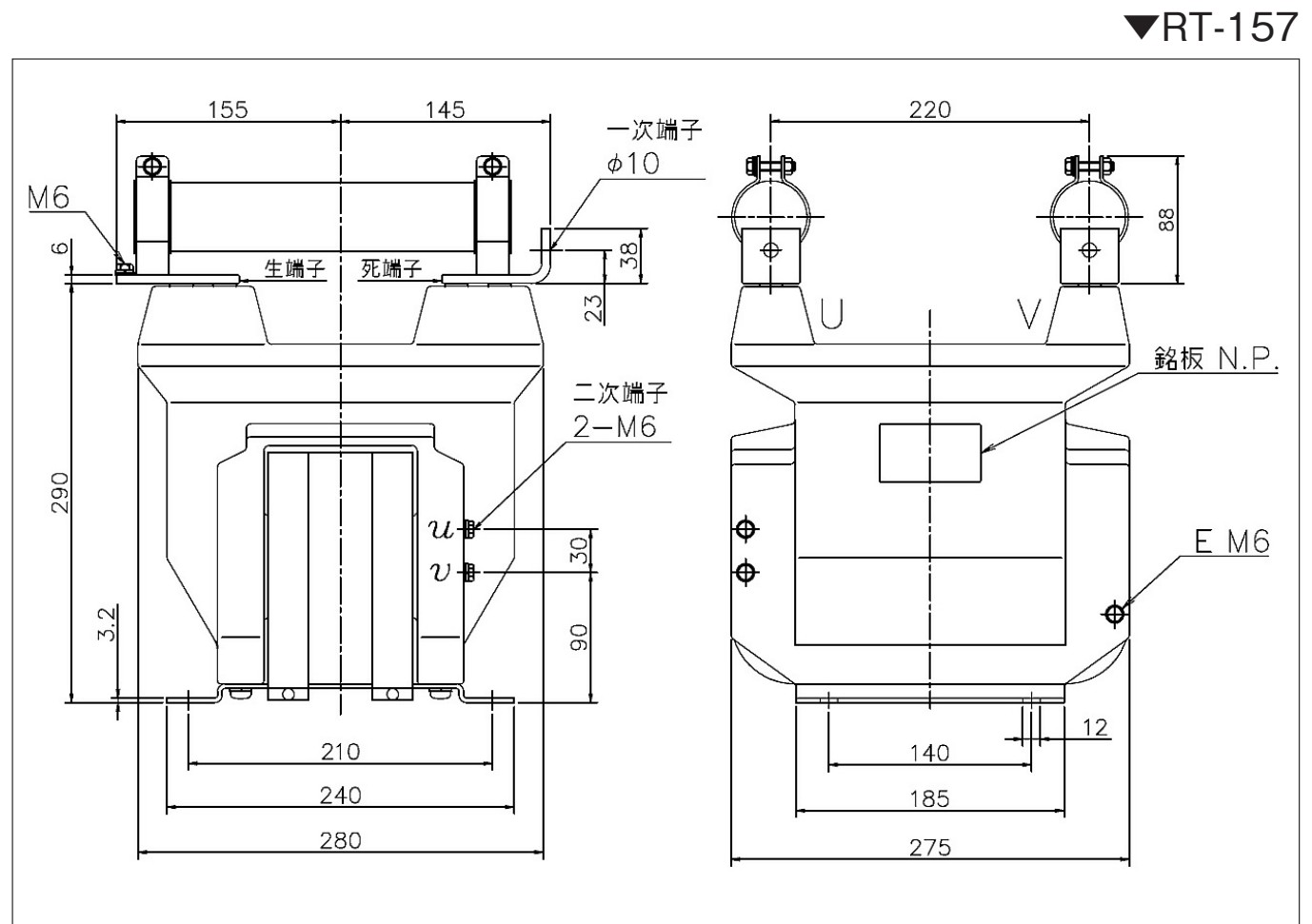

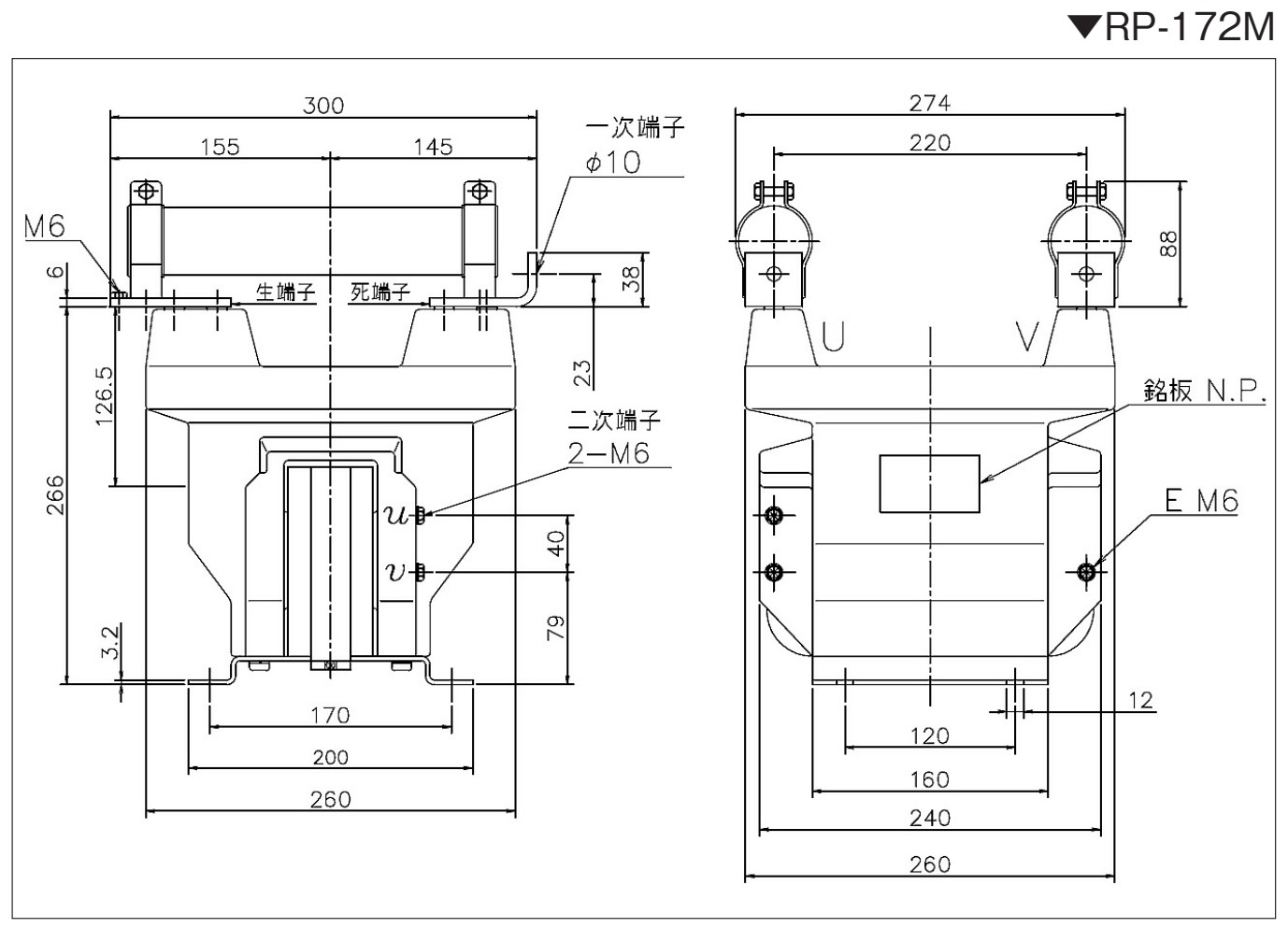

外形寸法
仕様
準拠規格: JEC-1201-2007| 形名 Type | 最高電圧 Highest voltage | 耐電圧 AC/LI | 一次電圧（V） Primary voltage | 二次電圧（V） Secondary voltage | 定格負担 Rated burden | 確度階級 Accuracy class | 周波数 Frequency | 質量 Mass |
|---|---|---|---|---|---|---|---|---|
| RP-172M | 11.5kV | 28/90kV | 11000 | 110 | 200VA | 1P | 50/60Hz | 30kg |
| RT-157 | 11.5kV | 28/90kV | 11000 | 110 | 1000VA | 1P | 50kg |
一次ヒューズ特性（Primary fuse specification）
| 形名 Type | 定格電流 Rated current | 定格電圧 Rated voltage | 遮断電流 Breaking current |
|---|---|---|---|
| PL-J | T1A | 12kV | 40kA |
- JIS規格、海外規格対応や特殊変圧比品などの特殊品設計も承ります。
- 一次ヒューズと取付金具を別売りしております。
- E端子は本体アース用として内部で取付足と接続。取付足が接地されている場合は使用する必要はありません。
