高圧非接地形計器用変圧器
RP-611NE / RP-612NE
カテゴリ: エポキシモールド電気機器
特長
- 単相、非接地形
- 一般計器用
- 屋内用

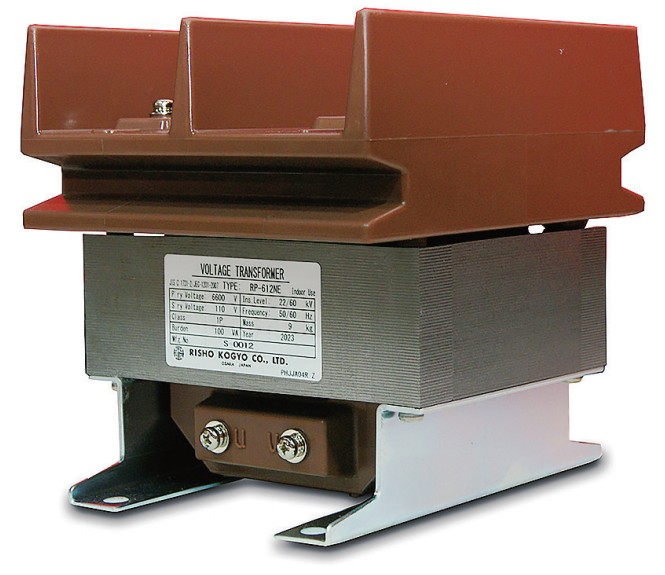

製品外観

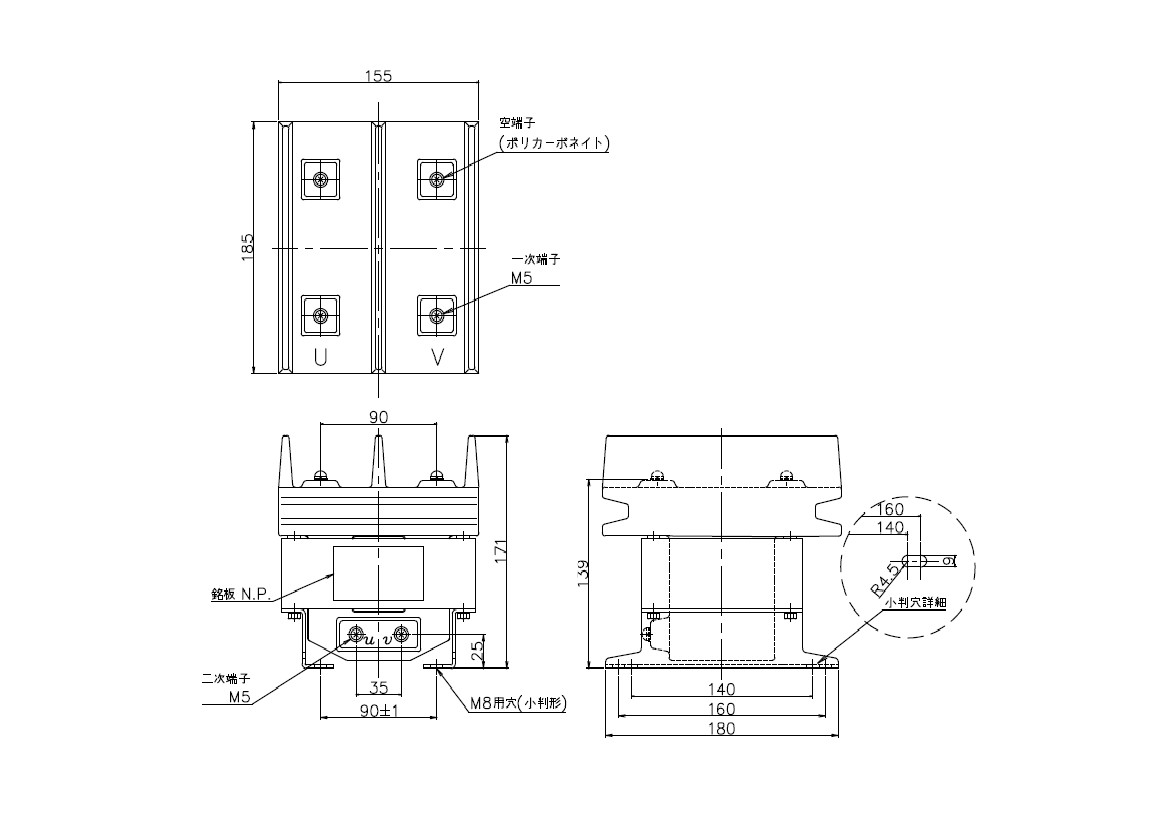

外形寸法
仕様
準拠規格: JEC-1201-2007 / JIS C 1731-2
| 形名 Type | 最高電圧 Highest voltage | 耐電圧 AC/LI | 一次電圧（V） Primary voltage | 二次電圧（V） Secondary voltage | 定格負担 Rated burden | 確度階級 Accuracy class | 周波数 Frequency | 質量 Mass |
|---|---|---|---|---|---|---|---|---|
| RP-611NE | 6.9kV | 22/60kV | 6600 | 110 | 50VA | 1P/1.0 | 50/60Hz | 9kg |
| RP-612NE | 6.9kV | 22/60kV | 6600 | 110 | 100VA | 1P/1.0 |
一次ヒューズ特性（Primary fuse specification）
| 形名 Type | 定格電流 Rated current | 定格電圧 Rated voltage | 遮断電流 Breaking current |
|---|---|---|---|
| PL-G | T1A | 7.2/3.6kV | 40kA |
- ヒューズおよびカバーはオプションとなります
