特別高圧接地形計器用変圧器
RPG-2013
カテゴリ: エポキシモールド電気機器
特長
- 単相、接地形
- 一般計器用、継電器用
- 屋内用

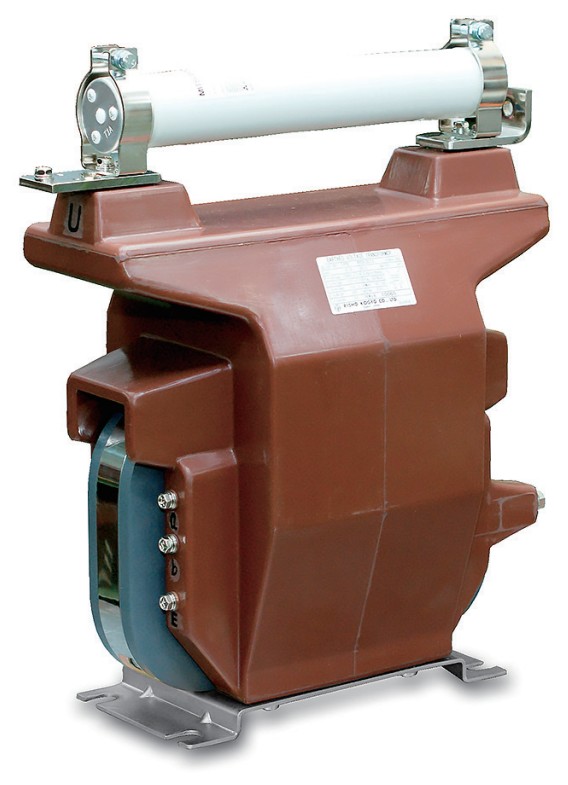

製品外観

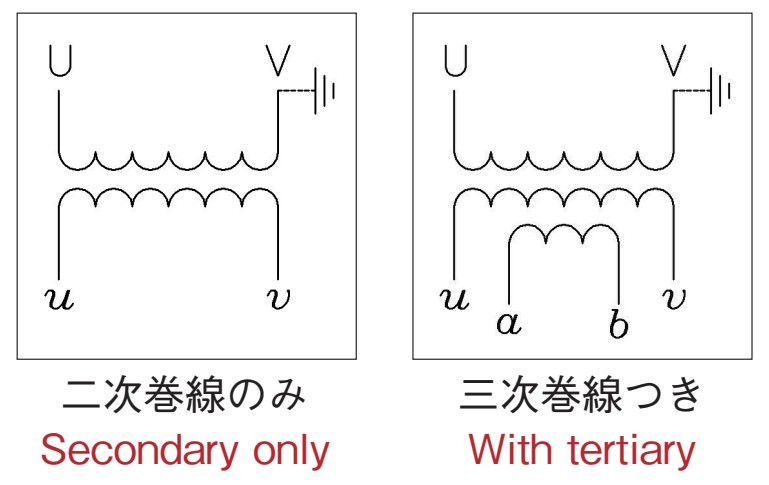

結線図

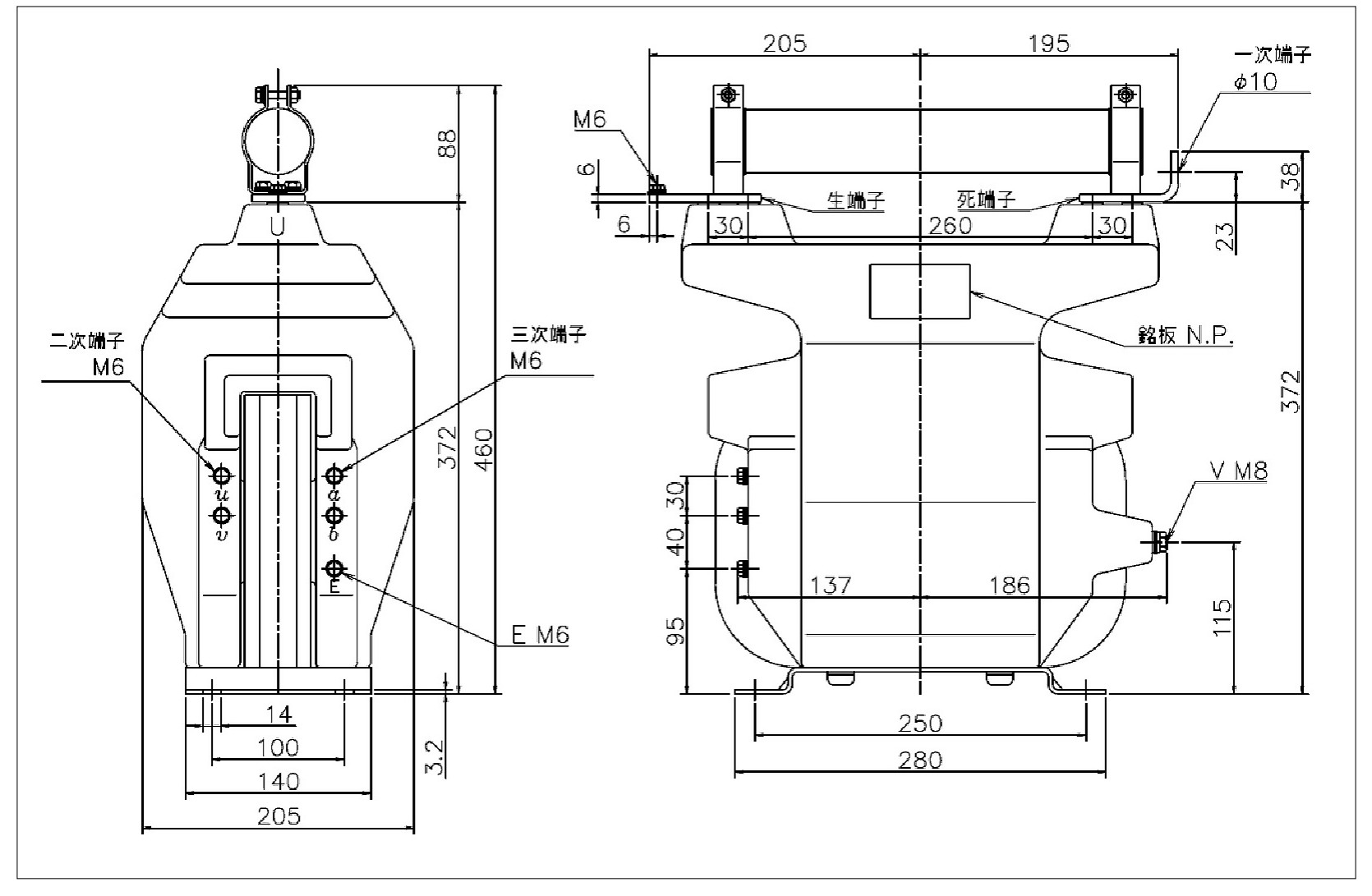

外形寸法
仕様
準拠規格: JEC-1201-2007| 形名 Type | 最高電圧 Highest voltage | 耐電圧 AC/LI | 一次電圧（V） Primary voltage | 二次電圧（V） Secondary voltage | 三次電圧（V） Tertiary voltage | 定格負担 Rated burden | 確度階級 Accuracy class | 周波数 Frequency | 質量 Mass |
|---|---|---|---|---|---|---|---|---|---|
| RPG-2013 | 23kV | 44/125kV | 22000/√3 | 110/√3 | 110/3 | 200/200VA | 1P/3G | 50/60Hz | 43kg |
| 190/3 |
一次ヒューズ特性（Primary fuse specification）
| 形名 Type | 定格電流 Rated current | 定格電圧 Rated voltage | 遮断電流 Breaking current |
|---|---|---|---|
| PL-J | T1A | 24kV | 40kA |
- 海外規格対応や特殊変圧比品などの特殊品設計も承ります。
- 三次巻線なしも製作可能です。
- 接地形計器用変圧器は、盤の商用周波耐電圧時には回路から切り離してください。
- 一次ヒューズと取付金具を別売りしております。
- E端子は本体アース用として内部で取付足と接続。取付足が接地されている場合は使用する必要はありません。
