特別高圧接地形計器用変圧器
RPG-523D
カテゴリ: エポキシモールド電気機器
特長
- 単相、接地形
- 一般計器用、継電器用
- 屋内用

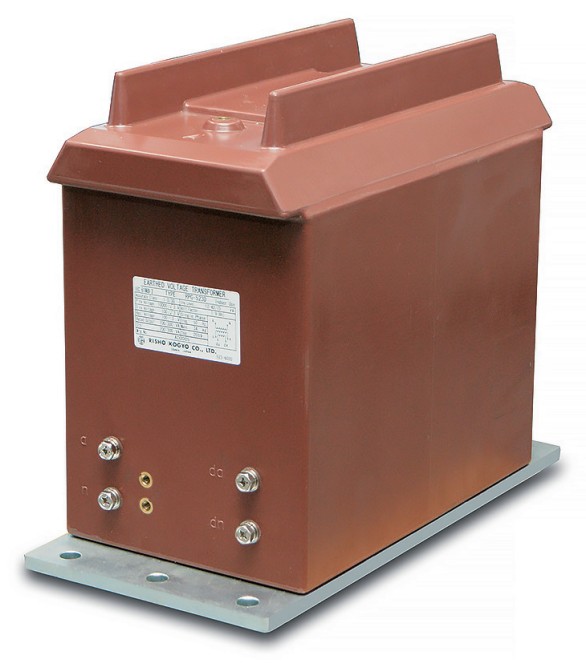

製品外観

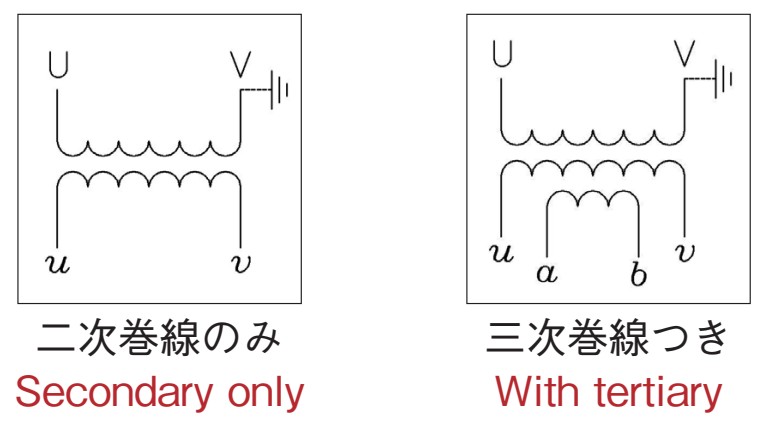

結線図

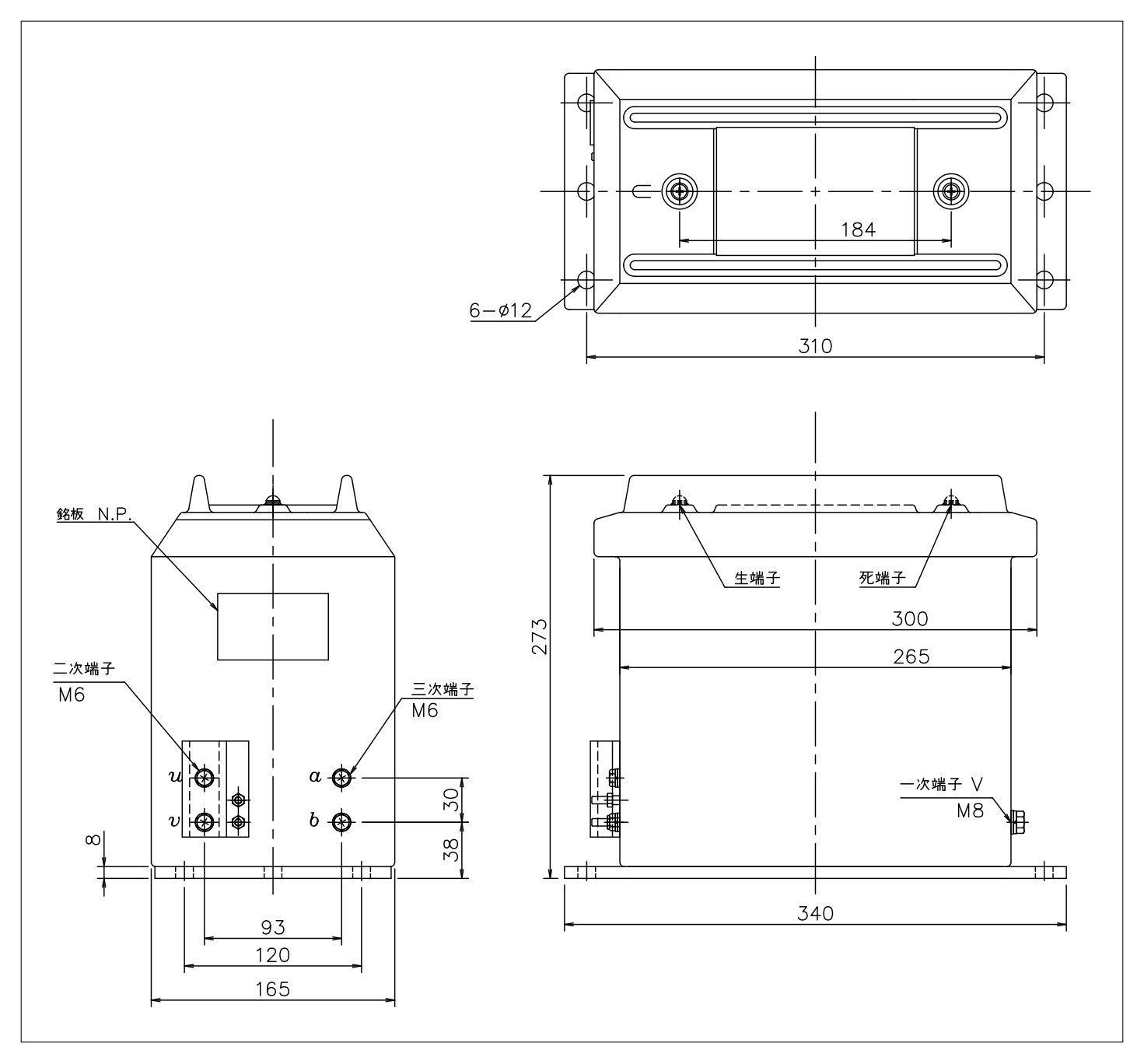

外形寸法
仕様
準拠規格: IEC 61869-3| 形名 Type | 耐電圧 Insulation level | 一次電圧（V） Primary voltage | 二次電圧（V） Secondary voltage | 三次電圧（V） Tertiary voltage | 定格負担 Rated output | 確度階級 Accuracy class | 周波数 Frequency | 質量 Mass |
|---|---|---|---|---|---|---|---|---|
| RPG-523D | 12/28/75kV | 11000/√3 | 110/√3 | 110/3 | 200/300VA | 1.0/3P | 50/60Hz | 34kg |
| 190/3 |
- 接地形計器用変圧器は、盤の商用周波耐電圧試験時には回路から切り離してください。
