高圧非接地形計器用変圧器
RT-310N / RT-610N / RT-320 / RT-620
カテゴリ: エポキシモールド電気機器
特長
- 単相、非接地形
- 一般計器用、制御用
- 屋内用

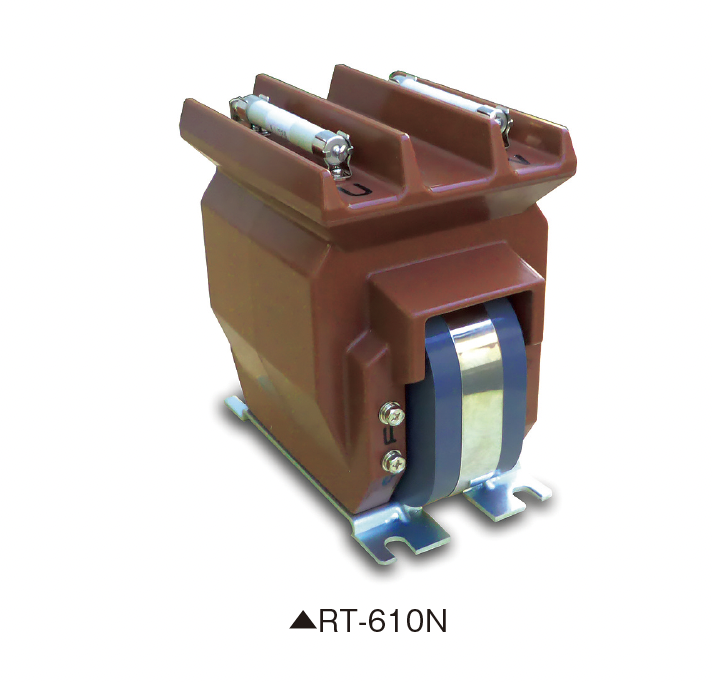

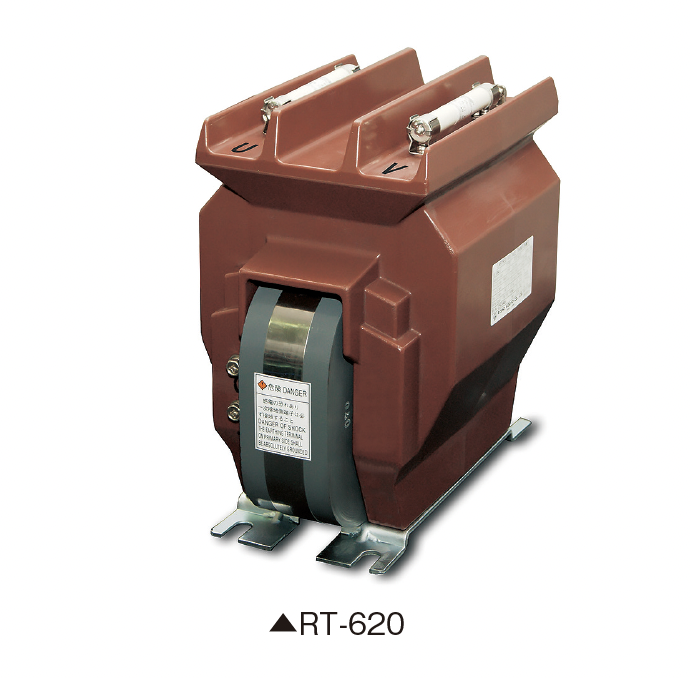

製品外観

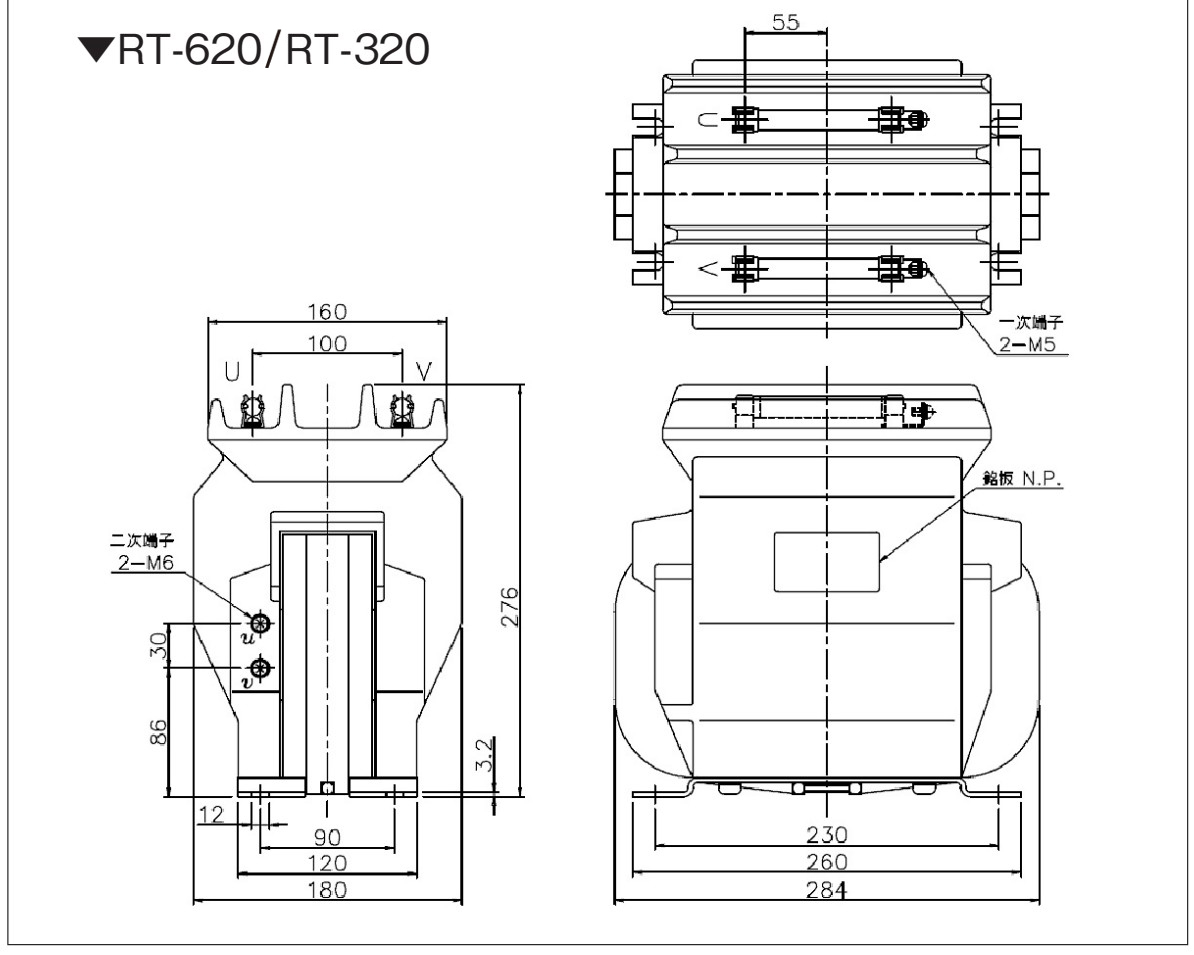

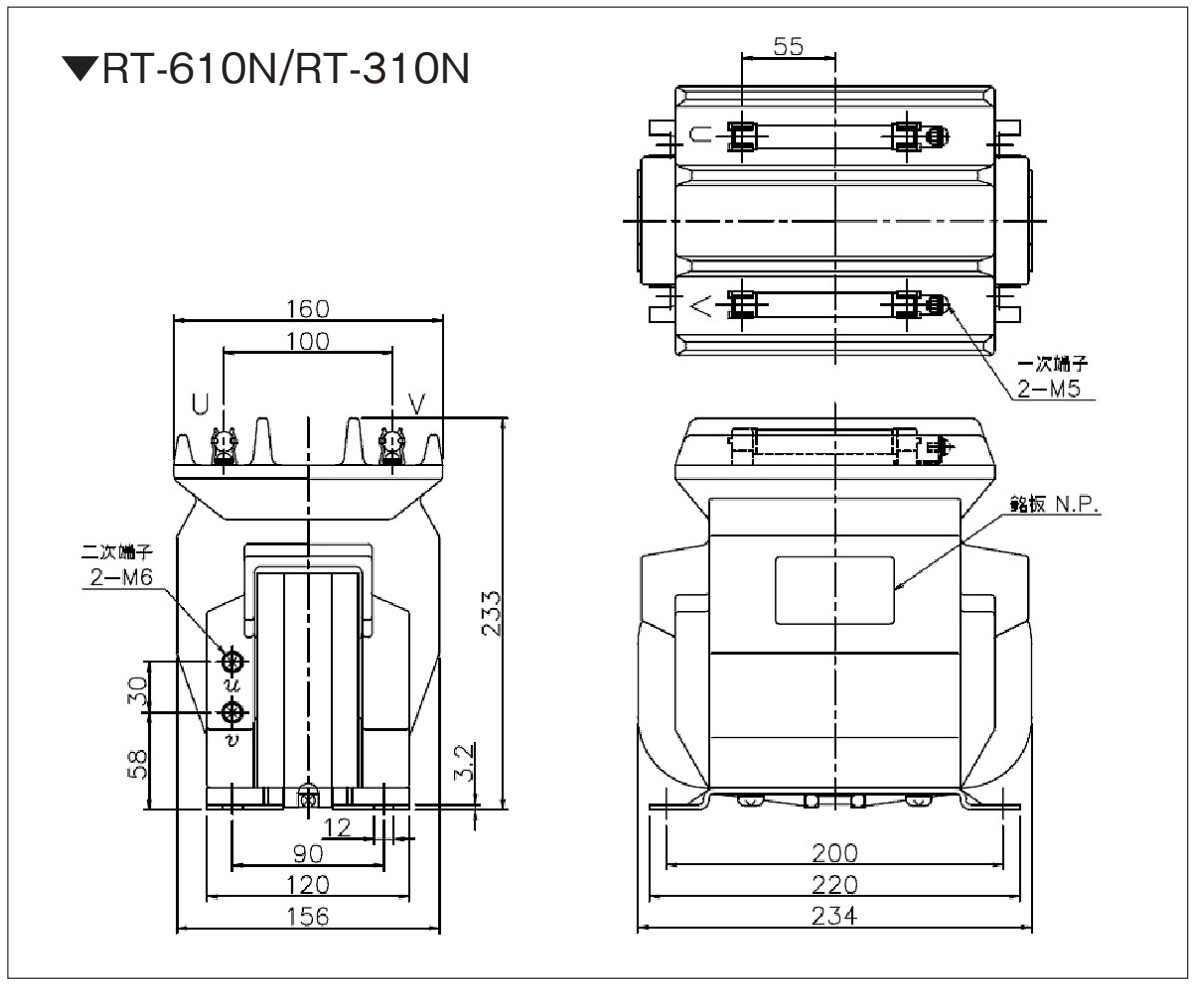

外形寸法
仕様
準拠規格: JEC-1201-2007| 形名 Type | 最高電圧 Highest voltage | 耐電圧 AC/LI | 一次電圧（V） Primary voltage | 二次電圧（V） Secondary voltage | 定格負担 Rated burden | 確度階級 Accuracy class | 周波数 Frequency | 質量 Mass |
|---|---|---|---|---|---|---|---|---|
| RT-310N | 3.45kV | 16/45kV | 3300 | 110 | 400VA | 1P | 50/60Hz | 19kg |
| RT-610N | 6.9kV | 22/60kV | 6600 | 110 | ||||
| RT-320 | 3.45kV | 16/45kV | 3300 | 110 | 800VA | 1P | 30kg | |
| RT-620 | 6.9kV | 22/60kV | 6600 | 110 |
一次ヒューズ特性（Primary fuse specification）
| 形名 Type | 定格電流 Rated current | 定格電圧 Rated voltage | 遮断電流 Breaking current |
|---|---|---|---|
| PL-G | T1A | 7.2/3.6kV | 40kA |
- JIS規格、海外規格対応や特殊変圧比品などの特殊品設計も承ります。
