高圧接地形計器用変圧器
RTG-3-S / RTG-6-S
カテゴリ: エポキシモールド電気機器
特長
- 単相×3、接地形
- 一般計器用、継電器用
- 屋内用

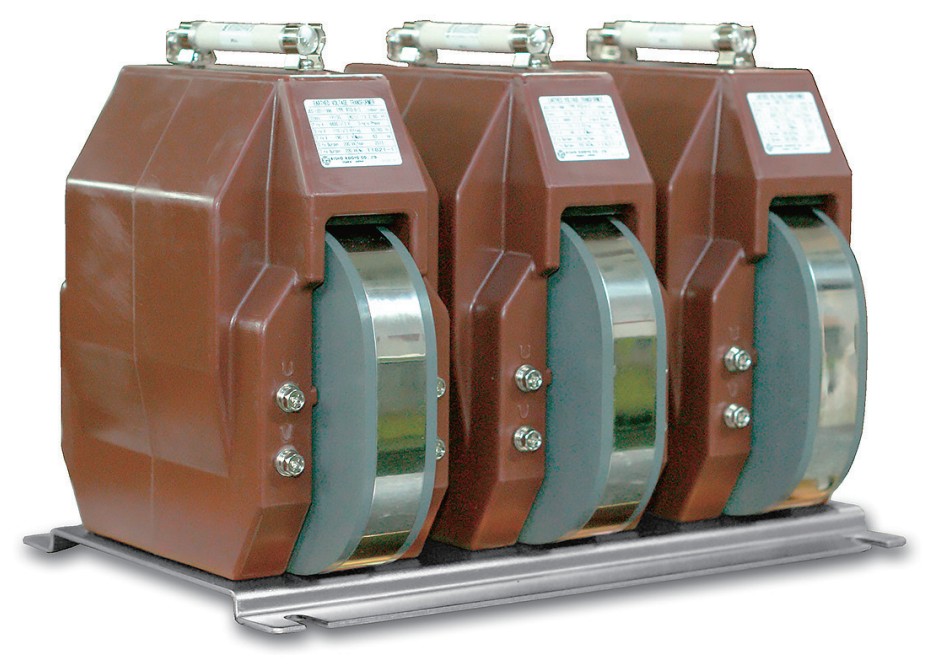

製品外観

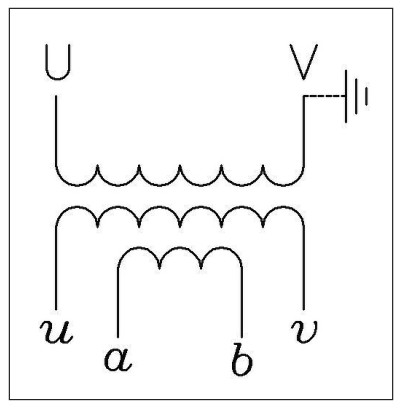

結線図

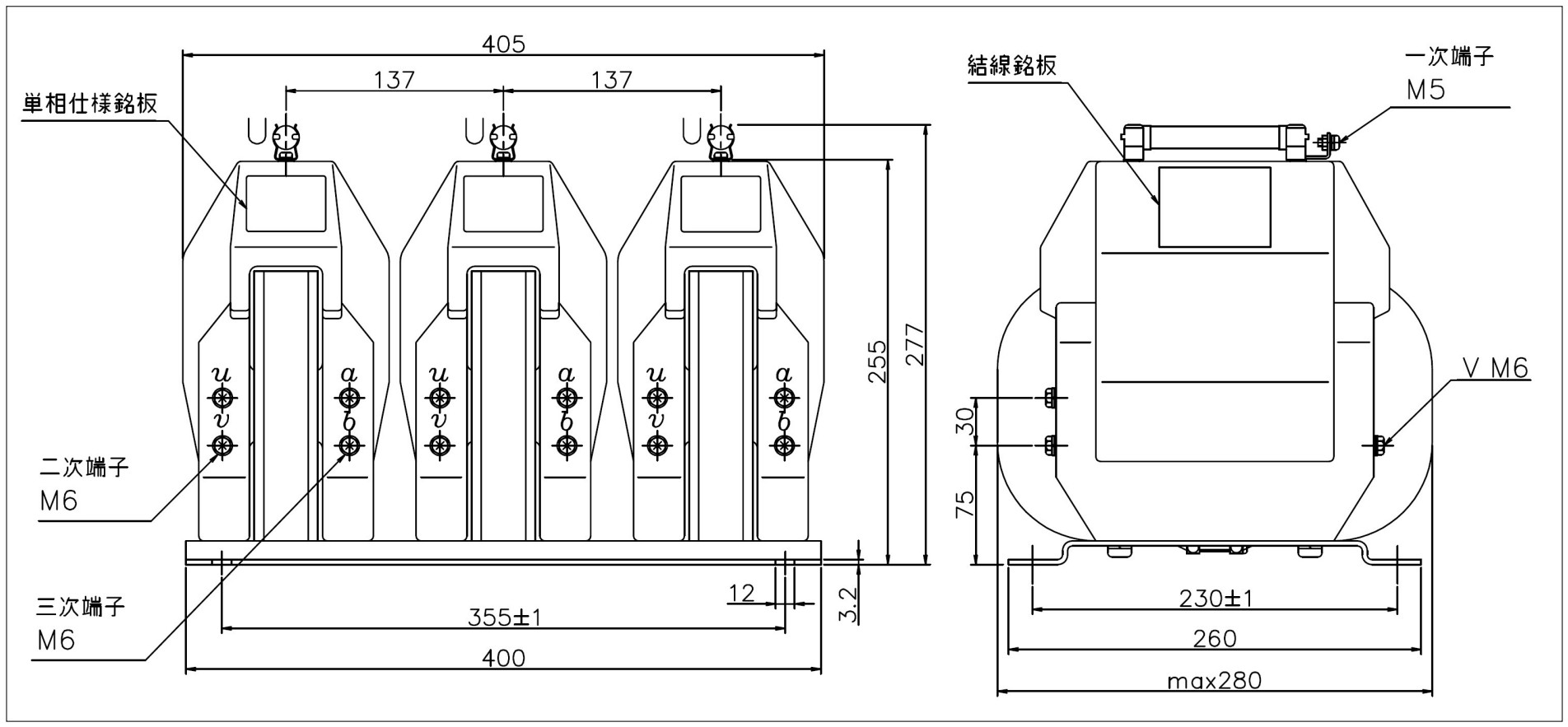

外形寸法
仕様
準拠規格: JEC-1201-2007| 形名 Type | 最高電圧 Highest voltage | 耐電圧 AC/LI | 一次電圧（V） Primary voltage | 二次電圧（V） Secondary voltage | 三次電圧（V） Tertiary voltage | 定格負担 Rated burden | 確度階級 Accuracy class | 周波数 Frequency | 質量 Mass |
|---|---|---|---|---|---|---|---|---|---|
| RTG-3-S | 3.45kV | 6.6/45kV | 3300/√3 | 110/√3 | 110/3 | 200/200VA | 1P/3G | 50/60Hz | 62kg |
| 190/3 | |||||||||
| RTG-6-S | 6.9kV | 13.2/60kV | 6600/√3 | 110/√3 | 110/3 | 200/200VA | 1P/3G | ||
| 190/3 |
一次ヒューズ特性（Primary fuse specification）
| 形名 Type | 定格電流 Rated current | 定格電圧 Rated voltage | 遮断電流 Breaking current |
|---|---|---|---|
| PL-G | T1A | 7.2/3.6kV | 40kA |
- 三次巻線なしも製作可能です。
- 接地形計器用変圧器は、盤の商用周波耐電圧時には回路から切り離してください。
