モールド直列リアクトル

カテゴリ: エポキシモールド電気機器

RISHOCAST

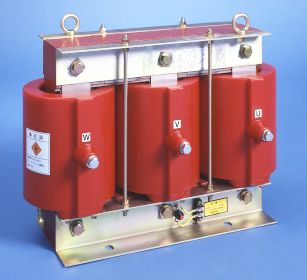

モールド直列リアクトル
進相コンデンサと直列に接続することで回路電圧の波形ひずみを軽減させ、かつコンデンサ投入時の突入電流を抑制します。

特長

高調波耐量タイプ ― 直列リアクトル（L=6%）高調波耐量品（I5=55%）を標準化しています。
小形・軽量 ― 油入品と比べ小形軽量であり、盤内収納に適しています。
難燃性 ― 難燃性エポキシ樹脂でコイルをモールドしていますので火災に対する安全性の高い製品です。
高信頼の絶縁性 ― エポキシ樹脂でモールドされていますので、耐湿性、耐汚損性、耐クラック性に優れています。
保護機能付 ― 高調波などの過電流によるコイルの焼損やクラックの発生による地絡事故を防止するため、リアクトルの温度が異常に上昇した際に動作する接点（温度センサ）を付属しています。

仕様

回路電圧

6600・3300V

220・440V

設置場所

屋内、標高1000m以下、相対湿度85%以下

屋内、標高2000m以下、相対湿度85%以下

周囲温度

−20℃〜+50℃（24時間平均45℃以下、1年間平均35℃以下）

−20℃〜+45℃（24時間平均35℃以下、1年間平均25℃以下）

容量許容差

定格容量に対して−5%〜+10%

最大許容電流

許容電流種別	最大許容電流（定格電流比）	第5調波含有率（基本波電流比）
Ⅰ	120%	35%
Ⅱ	130%	55%

リアクタンス

下表の電流を通じたときのリアクタンスは定格リアクタンスの95%以上です。

許容電流種別	通電電流（定格電流比）
Ⅰ	150%
Ⅱ	170%

温度上昇

下表の電流を連続的に通電し飽和温度に達した時の巻線温度（抵抗法）は、65℃以下です。

許容電流種別	連続通電電流（定格電流比）
Ⅰ	125%
Ⅱ	155%

保護装置

温度センサー（接点）付き

絶縁強度

6600V：22/60kV　3300V：16/45kV

220V・440V：3kV/‐

準拠規格

JIS C 4902-2：2010

JIS C 4901：2013

温度センサー仕様

接点	常時　閉
接点容量	AC110V　8A
動作温度	95±5℃

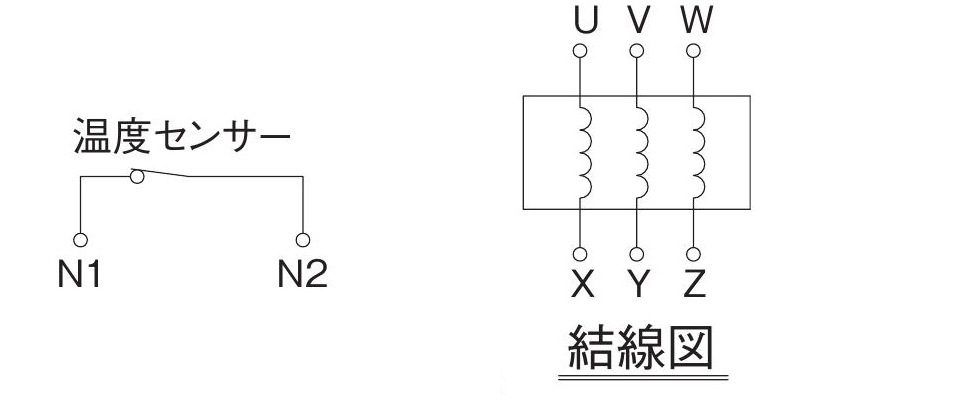

結線図

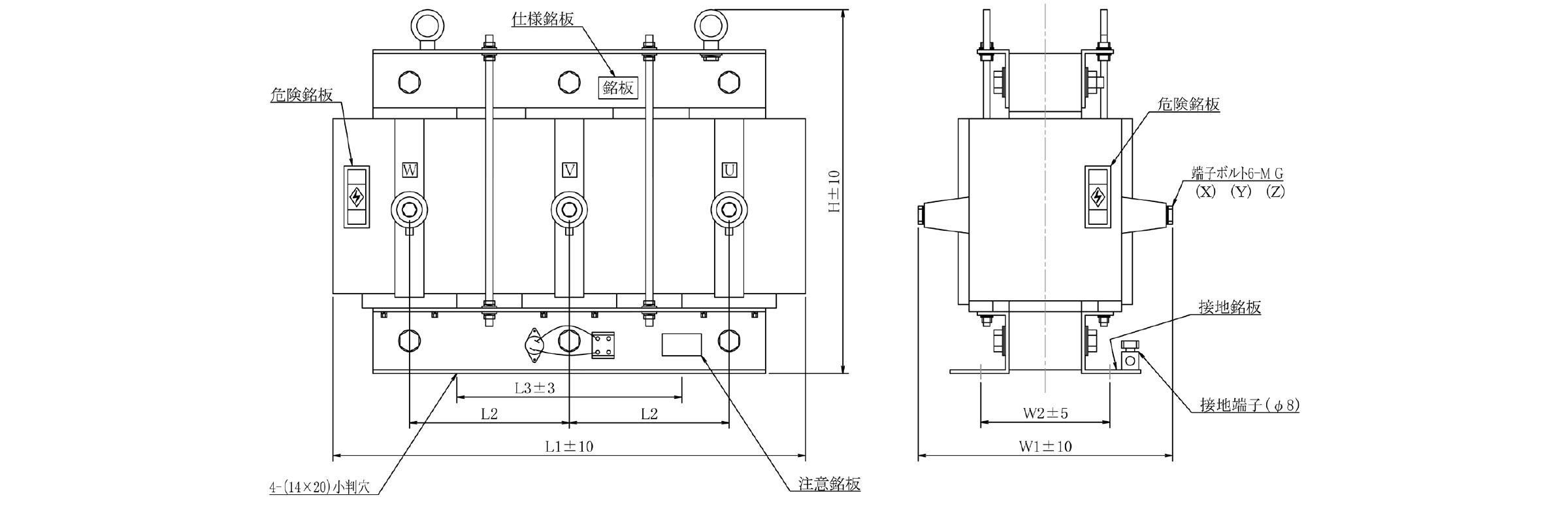

リアクトル寸法図　回路電圧6600・3300V対応

リアクトル定格寸法表　回路電圧6600・3300V　L=6%

◆許容電流種別Ⅱ　50／60Hz　三相　耐熱クラスB　屋内用

回路電圧 Circuit voltage （V）	コンデンサ設備容量 Capacitor Installed capacity （kvar）	リアクトル定格容量 Reactor Rating capacity	形式 Model	周波数 Frequency （Hz）	定格電圧 Rated voltage （V）		定格電流 Rated current （A）		寸　法 Dimension （mm）							質量 Mass （kg）
回路電圧 Circuit voltage （V）	コンデンサ設備容量 Capacitor Installed capacity （kvar）	リアクトル定格容量 Reactor Rating capacity	形式 Model	周波数 Frequency （Hz）	6600V	3300V	6600V	3300V	L1	L2	L3	W1	W2	G	H	質量 Mass （kg）
6600 または 3300	10	0.638	RSR-□500063-10	50	243	122	0.875	1.75	390	130	200	210	115	8	305	40
	15	0.957	RSR-□500095-10				1.31	2.62	390	130	200	210	115	8	305	40
	20	1.28	RSR-□50012-10				1.75	3.50	390	130	200	210	115	8	305	45
	25	1.60	RSR-□50016-10				2.19	4.37	430	145	200	240	125	8	335	60
	30	1.91	RSR-□50019-10				2.62	5.25	430	145	200	240	125	8	335	60
	50	3.19	RSR-□50031-10				4.37	8.75	460	155	250	260	130	8	370	75
	75	4.79	RSR-□50047-10				6.56	13.1	505	170	250	270	140	8	390	100
	100	6.38	RSR-□50063-10				8.75	17.5	535	180	250	280	145	10	415	120
	150	9.57	RSR-□50096-10				13.1	26.2	580	195	250	300	160	10	515	180
	200	12.8	RSR-□5012-10				17.5	35.0	580	198	250	300	160	10	525	190
	250	16.0	RSR-□5016-10				21.9	43.7	680	230	250	340	175	12	560	260
	300	19.1	RSR-□5019-10				26.2	52.5	680	230	250	340	175	12	560	260
	400	25.5	RSR-□5025-10				35.0	70.0	710	240	340	340	180	10	730	330
	500	31.9	RSR-□5031-10				43.7	87.5	710	240	340	340	180	10	730	380
6600 または 3300	12	0.766	RSR-□600076-10	60	243	122	1.05	2.10	390	130	200	210	115	8	305	40
	18	1.15	RSR-□60011-10				1.57	3.15	390	130	200	210	115	8	305	40
	24	1.53	RSR-□60015-10				2.10	4.20	390	130	200	210	115	8	305	45
	30	1.91	RSR-□60019-10				2.62	5.25	430	145	200	240	125	8	335	60
	36	2.30	RSR-□60023-10				3.15	6.30	430	145	200	240	125	8	335	60
	50	3.19	RSR-□60031-10				4.37	8.75	460	155	250	260	130	8	370	75
	75	4.79	RSR-□60047-10				6.56	13.1	505	170	250	270	140	8	390	100
	100	6.38	RSR-□60063-10				8.75	17.5	535	180	250	280	145	10	415	120
	150	9.57	RSR-□60096-10				13.1	26.2	580	195	250	300	160	10	515	180
	200	12.8	RSR-□6012-10				17.5	35.0	580	198	250	300	160	10	525	190
	250	16.0	RSR-□6016-10				21.9	43.7	680	230	250	340	175	12	560	260
	300	19.1	RSR-□6019-10				26.2	52.5	680	230	250	340	175	12	560	260
	400	25.5	RSR-□6025-10				35.0	70.0	710	240	340	340	180	10	730	330
	500	31.9	RSR-□6031-10				43.7	87.5	710	240	340	340	180	10	730	380

※形式の□は、回路電圧3300Vの場合は、”3”、6600Vの場合は、”6”となります。

リアクトル定格寸法表　回路電圧6600・3300V　L=13%

◆許容電流種別Ⅰ　50／60Hz　三相　耐熱クラスB　屋内用

回路電圧 Circuit voltage （V）	コンデンサ設備容量 Capacitor Installed capacity （kvar）	リアクトル定格容量 Reactor Rating capacity	形名 Model	周波数 Frequency （Hz）	定格電圧 Rated voltage （V）		定格電流 Rated current （A）		寸　法 Dimension （mm）							質量 Mass （kg）
回路電圧 Circuit voltage （V）	コンデンサ設備容量 Capacitor Installed capacity （kvar）	リアクトル定格容量 Reactor Rating capacity	形名 Model	周波数 Frequency （Hz）	6600V	3300V	6600V	3300V	L1	L2	L3	W1	W2	G	H	質量 Mass （kg）
6600 または 3300	10	1.49	RSR-□51014-10	50	569	285	0.875	1.75	430	145	200	240	125	8	335	60
	15	2.24	RSR-□51022-10				1.31	2.62	430	145	200	240	125	8	335	60
	20	2.99	RSR-□51029-10				1.75	3.50	460	155	250	260	130	8	370	75
	25	3.74	RSR-□51037-10				2.19	4.37	505	170	250	270	140	8	390	100
	30	4.48	RSR-□51044-10				2.62	5.25	505	170	250	270	140	8	390	100
	50	7.47	RSR-□51075-10				4.37	8.75	565	190	250	295	150	10	475	135
	75	11.2	RSR-□5111-10				6.56	13.1	565	190	250	295	150	10	475	150
	100	14.9	RSR-□5114-10				8.75	17.5	580	195	250	300	160	10	515	180
	150	22.4	RSR-□5122-10				13.1	26.2	680	230	250	340	175	12	560	225
	200	29.9	RSR-□5129-10				17.5	35.0	680	230	250	340	175	12	560	230
	250	37.4	RSR-□5137-10				21.9	43.7	710	240	340	340	180	10	730	330
	300	44.8	RSR-□5144-10				26.2	52.5	710	240	340	340	180	10	730	370
6600 または 3300	12	1.79	RSR-□61017-10	60	569	285	1.05	2.10	430	145	200	240	125	8	335	60
	18	2.69	RSR-□61026-10				1.57	3.15	430	145	200	240	125	8	335	60
	24	3.59	RSR-□61035-10				2.10	4.20	460	155	250	260	130	8	370	75
	30	4.48	RSR-□61044-10				2.62	5.25	505	170	250	270	140	8	390	100
	36	5.38	RSR-□61053-10				3.15	6.30	505	170	250	270	140	8	390	100
	50	7.47	RSR-□61075-10				4.37	8.75	565	190	250	295	150	10	475	135
	75	11.2	RSR-□6111-10				6.56	13.1	565	190	250	295	150	10	475	150
	100	14.9	RSR-□6114-10				8.75	17.5	580	195	250	300	160	10	515	180
	150	22.4	RSR-□6122-10				13.1	26.2	680	230	250	340	175	12	560	225
	200	29.9	RSR-□6129-10				17.5	35.0	680	230	250	340	175	12	560	230
	250	37.4	RSR-□6137-10				21.9	43.7	710	240	340	340	180	10	730	330
	300	44.8	RSR-□6144-10				26.2	52.5	710	240	340	340	180	10	730	370

※形式の□は、回路電圧3300Vの場合は、”3”、6600Vの場合は、”6”となります。

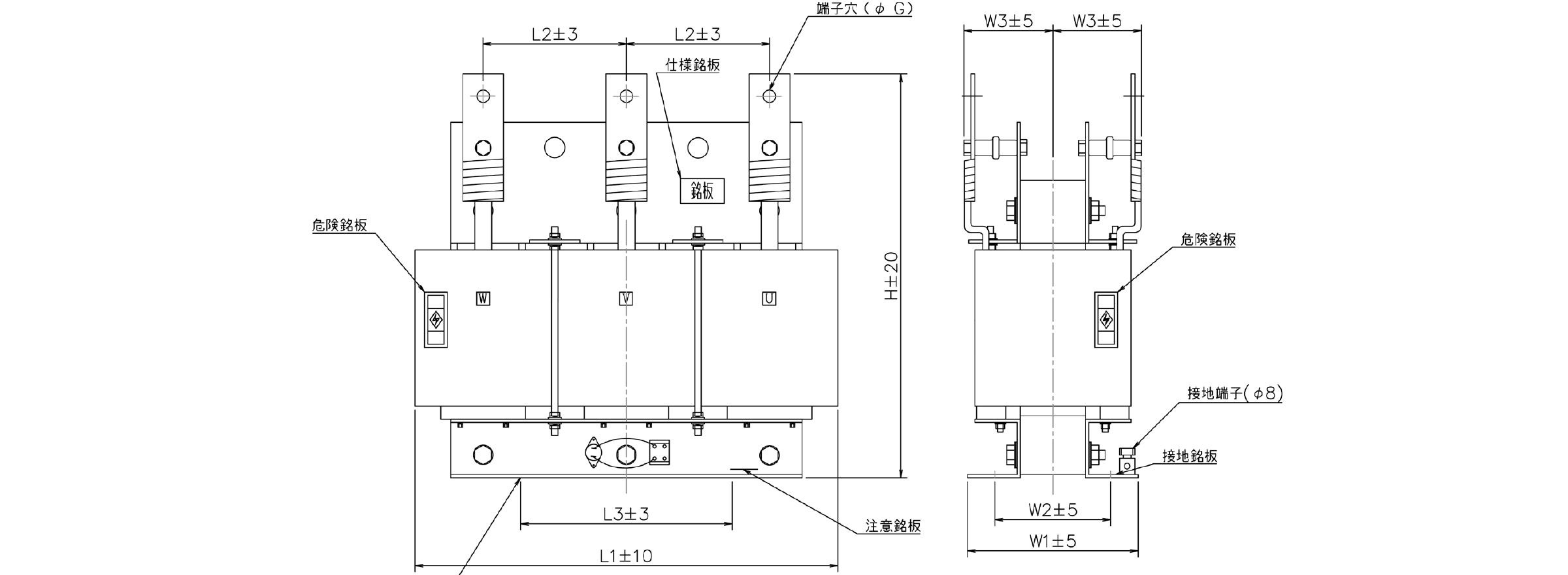

リアクトル寸法図　回路電圧220・440V対応

リアクトル定格寸法表　回路電圧220・440V　L=6%

◆許容電流種別Ⅱ　50／60Hz　三相　耐熱クラスB　屋内用

回路電圧 Circuit voltage （V）	コンデンサ設備容量 Capacitor Installed capacity （kvar）	リアクトル定格容量 Reactor Rating capacity	形式 Model	周波数 Frequency （Hz）	定格電圧 Rated voltage （V）	定格電流 Rated current （A）	寸　法 Dimension （mm）								質量 Mass （kg）
回路電圧 Circuit voltage （V）	コンデンサ設備容量 Capacitor Installed capacity （kvar）	リアクトル定格容量 Reactor Rating capacity	形式 Model	周波数 Frequency （Hz）	定格電圧 Rated voltage （V）	定格電流 Rated current （A）	L1	L2	L3	W1	W2	W3	G	H	質量 Mass （kg）
220	10	0.638	RLR-22500063-13	50	8.11	26.2	355	120	200	132	90	80	9	330	20
	15	0.957	RLR-22500095-13			39.4	355	120	200	132	90	80	9	330	25
	20	1.28	RLR-2250012-13			52.5	445	150	250	178	100	85	13	360	40
	25	1.6	RLR-2250016-13			65.6	445	150	250	178	100	85	13	360	45
	30	1.91	RLR-2250019-13			78.7	445	150	250	178	100	85	13	395	45
	50	3.19	RLR-2250031-13			131	445	150	250	178	100	85	13	445	55
	12	0.766	RLR-22600076-13	60	8.11	31.5	355	120	200	132	90	80	9	330	20
	18	1.15	RLR-2260011-13			47.2	355	120	200	132	90	80	9	330	25
	24	1.53	RLR-2260015-13			63.0	445	150	250	178	100	85	13	360	40
	30	1.91	RLR-2260019-13			78.7	445	150	250	178	100	85	13	360	45
	36	2.3	RLR-2260023-13			94.5	445	150	250	178	100	85	13	395	45
	50	3.19	RLR-2260031-13			131	445	150	250	178	100	85	13	405	50
440	10	0.638	RLR-44500063-13	50	16.2	13.1	355	120	200	132	90	80	9	330	20
	15	0.957	RLR-44500095-13			19.7	355	120	200	132	90	80	9	330	25
	20	1.28	RLR-4450012-13			26.2	445	150	250	178	100	85	13	360	40
	25	1.6	RLR-4450016-13			32.8	445	150	250	178	100	85	13	360	45
	30	1.91	RLR-4450019-13			39.4	445	150	250	178	100	85	13	395	45
	50	3.19	RLR-4450031-13			65.6	445	150	250	178	100	85	13	445	55
	75	4.79	RLR-4450047-13			98.4	445	150	250	178	100	85	13	500	70
	100	6.38	RLR-4450063-13			131	595	200	250	190	145	90	13	530	120
	12	0.766	RLR-44600076-13	60	16.2	15.7	355	120	200	132	90	80	9	330	20
	18	1.15	RLR-4460011-13			23.6	355	120	200	132	90	80	9	330	25
	24	1.53	RLR-4460015-13			31.5	445	150	250	178	100	85	13	360	40
	30	1.91	RLR-4460019-13			39.4	445	150	250	178	100	85	13	360	45
	36	2.3	RLR-4460023-13			47.2	445	150	250	178	100	85	13	395	45
	50	3.19	RLR-4460031-13			65.6	445	150	250	178	100	85	13	405	50
	75	4.79	RLR-4460047-13			98.4	445	150	250	178	100	85	13	500	70
	100	6.38	RLR-4460063-13			131	595	200	250	190	145	90	13	530	120
