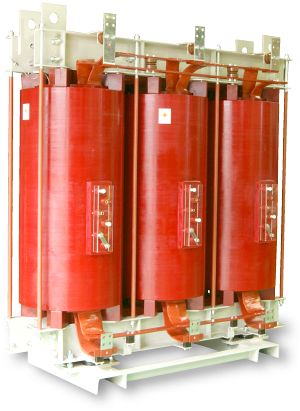

試験設備用変圧器 設計・製作事例２
カテゴリ: エポキシモールド電気機器
-
一次Δ、二次同容量Δ／Ｙ結線の三巻線変圧器です。一次電圧は、５段階の無電圧切換タップ付きです。
特長
- 二次Δ/Yの全タップ電圧の変圧比誤差を±0.5％以内と小さくしています
- 一次二次Δ間と一次二次Y間の短絡インピーダンスの差も約1％と小さくしています
- 一次電圧の全てのタップ電圧を全容量としてご使用頂けます
- 一次、二次Δ/Y共に、それぞれが一体モールド構造のため湿気に強く吸湿しません
- モールドコイルは、機械的強度が強く、電圧切換え時の応力に対応しています
- 電圧切換え端子部は、インサート構造とし電圧切換えの作業性をアップします
